Dieses Dokument enthält die Betriebsanleitung für die Akku-Bohrschrauber Bosch GSR 12V-20 und GSR 12V-20 HX. Es deckt alle Aspekte von der Sicherheit über die Montage bis hin zur Wartung ab. Bitte lesen Sie vor der ersten Inbetriebnahme die Sicherheitshinweise aufmerksam durch.

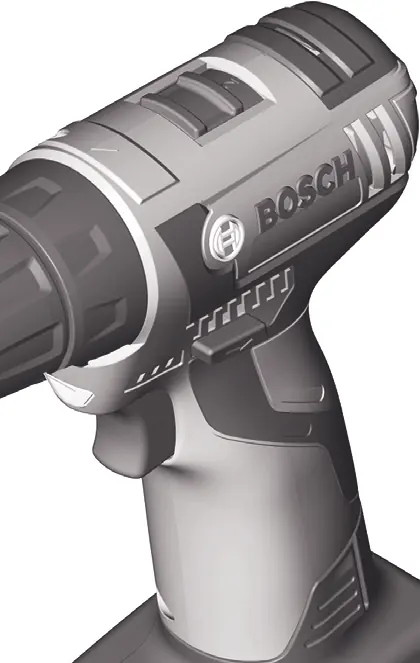

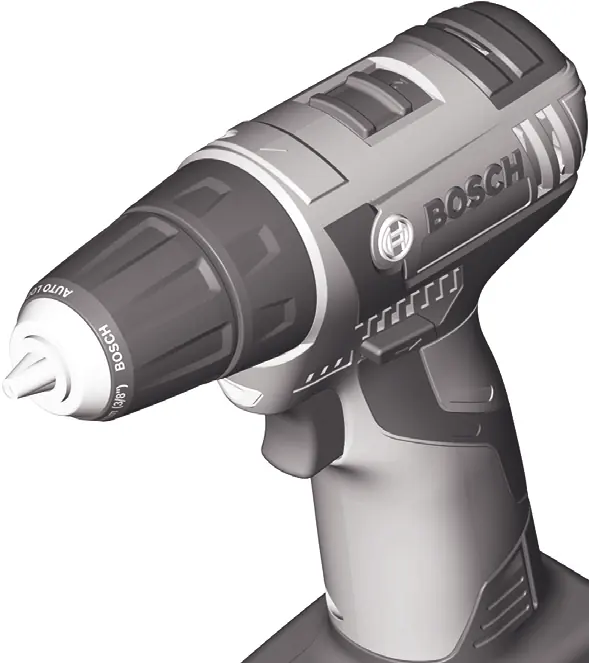

Produktbeschreibung
Die wesentlichen Komponenten des Geräts sind:
- (1) Werkzeugaufnahme
- (2) Verriegelungshülse
- (3) Einstellring Drehmomentvorwahl
- (4) Gangwahlschalter
- (5) Akku-Entriegelungstaste
- (6) Akku
- (7) Drehrichtungsumschalter
- (8) Ein-/Ausschalter
- (9) Akku-Ladezustandsanzeige
- (10) Arbeitslicht
- (11) Schnellspannbohrfutter
- (12) Handgriff
Montage
Akku laden: Verwenden Sie nur die in den technischen Daten aufgeführten Ladegeräte. Der Akku wird teilgeladen ausgeliefert und sollte vor dem ersten Einsatz vollständig geladen werden.
Werkzeugwechsel:
- GSR 12V-20 HX: Ziehen Sie die Verriegelungshülse (2) nach vorne, führen Sie das Einsatzwerkzeug bis zum Anschlag ein und lassen Sie die Hülse los.
- GSR 12V-20: Öffnen Sie das Schnellspannbohrfutter (11) durch Drehen, setzen Sie das Werkzeug ein und drehen Sie das Futter von Hand kräftig zu.
Betrieb
Inbetriebnahme: Stellen Sie den Drehrichtungsumschalter (7) auf die Mitte, um ein unbeabsichtigtes Einschalten zu verhindern. Setzen Sie den geladenen Akku (6) in den Griff ein.
Drehrichtung einstellen: Mit dem Drehrichtungsumschalter (6) können Sie die Drehrichtung ändern. Rechtslauf zum Bohren/Schrauben, Linkslauf zum Lösen.
Drehmoment vorwählen: Mit dem Einstellring (2) können Sie das benötigte Drehmoment in 20 Stufen vorwählen.
Mechanische Gangwahl: Betätigen Sie den Gangwahlschalter (4) nur bei Stillstand des Elektrowerkzeugs. Gang I für Schrauben/große Bohrdurchmesser, Gang II für kleine Bohrdurchmesser.
Ein-/Ausschalten: Drücken Sie den Ein-/Ausschalter (8) und halten Sie ihn gedrückt. Das Arbeitslicht (10) leuchtet bei gedrücktem Schalter.
Wartung und Service
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber. Nehmen Sie den Akku vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel etc.) sowie bei Transport und Aufbewahrung aus dem Gerät.
Transport und Entsorgung
Die enthaltenen Li-Ionen-Akkus unterliegen dem Gefahrgutrecht. Elektrowerkzeuge, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Elektrowerkzeug schaltet automatisch ab
Akku ist entladen oder Überlastschutz hat ausgelöst. Akku laden oder abkühlen lassen.
Einsatzwerkzeug lässt sich nicht einsetzen
Prüfen Sie, ob das Schnellspannbohrfutter (GSR 12V-20) weit genug geöffnet ist oder die Verriegelungshülse (GSR 12V-20 HX) korrekt betätigt wurde.
Vor der Verwendung
- Akku vollständig laden.
- Drehrichtungsumschalter auf die gewünschte Richtung prüfen.
- Gangwahlschalter auf den richtigen Gang (I oder II) stellen.
- Drehmomentvorwahl auf die passende Stufe einstellen.
Technische Daten in der Praxis
- Drehmomentstufen (20)
- Ermöglicht die präzise Anpassung der Kraft beim Schrauben, um Materialschäden zu vermeiden.
- Gang I (0-400 min-1)
- Niedriger Drehzahlbereich für Schraubarbeiten oder große Bohrdurchmesser.
- Gang II (0-1300 min-1)
- Hoher Drehzahlbereich für Arbeiten mit kleinen Bohrdurchmessern.
Abbildungen und Diagramme
- Bild A: Akku entnehmen (Entriegelungstaste drücken).
- Bild B: Werkzeugwechsel bei GSR 12V-20 HX (Verriegelungshülse ziehen).
- Bild C: Werkzeugwechsel bei GSR 12V-20 (Schnellspannbohrfutter öffnen/schließen).
- Bild D: Drehrichtungsumschalter (Rechts-/Linkslauf).
Modellkompatibilität
- Nur die in den technischen Daten aufgeführten Ladegeräte verwenden.
- Nur die empfohlenen Bosch Li-Ionen-Akkus (GBA 12V / GBA 10,8V) verwenden.
