Bedienungsanleitung JBL Stage XD Indoor/Outdoor-Lautsprecher

Wichtige Informationen aus der Anleitung

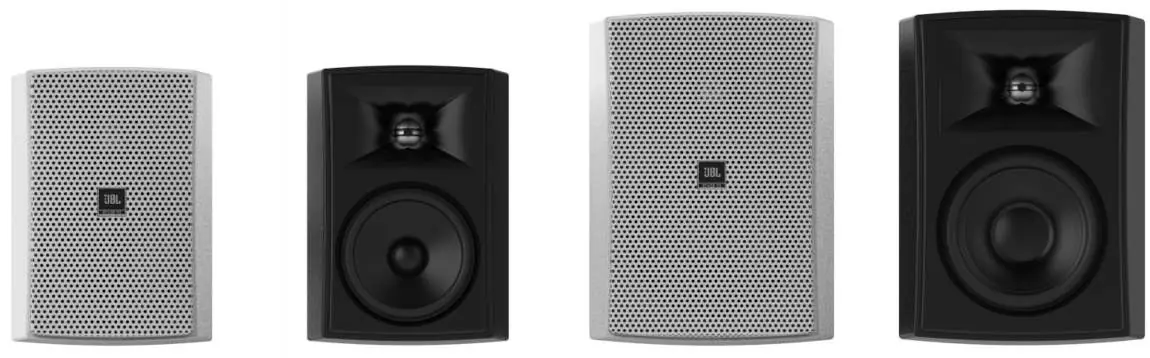

Diese Anleitung unterstützt die Installation der JBL Stage XD-5 und XD-6 Indoor/Outdoor-Lautsprecher. Vor der Installation ist es zwingend erforderlich, die örtlichen Brandschutzvorschriften für die Kabelverlegung zu prüfen. Verwenden Sie den korrekten Kabelquerschnitt basierend auf der Distanz und stellen Sie sicher, dass der verwendete Verstärker die empfohlene Leistung nicht überschreitet, um Überhitzung zu vermeiden.

Lieferumfang

• 2x Stage XD-5 oder XD-6 Lautsprecher
• 2x Zero Bezel Gitter
• 4x Gummifüße
• 1x Gitter-Entfernungswerkzeug
• 2x Wandmontageset (Halterung)
• 1x Kurzanleitung

Sicherheitshinweise

• HARMAN International übernimmt keine Haftung für unsachgemäße Installation oder daraus resultierende Schäden.
• Schließen Sie den Verstärker erst an, wenn alle Lautsprecher vollständig verkabelt und installiert sind.
• Achten Sie auf die korrekte Polarität der Kabel, um Phasenfehler zu vermeiden.

Wandmontage

1. Installieren Sie die Kontermutter [A] auf dem Gewindegelenk [C], entfernt vom Ende.
2. Schieben Sie den Sicherungsring [B] über das Gewindegelenk [C].
3. Sichern Sie die Kontermutter [A] am Lautsprecher.
4. Positionieren Sie das Gelenk [D] an der Wand und sichern Sie es mit dem Sicherheitskabel [E] an einer der unteren Schrauben.
5. Setzen Sie das Gelenk [C] in das Gelenk [D] ein und sichern Sie es mit dem Sicherungsring [B].

Nach der Montage kann der Lautsprecher durch leichtes Lösen des Sicherungsrings ausgerichtet werden. Bei horizontaler Ausrichtung kann das Logo gedreht werden.

Tischmontage

Für die Verwendung auf einer flachen Oberfläche kleben Sie die mitgelieferten Gummifüße an die Unterseite des Lautsprechers an den hinteren äußeren Ecken.

Anschluss der Lautsprecher

Verwenden Sie die Tabelle für den Kabelquerschnitt basierend auf der Distanz:

• Unter 15m (50ft): 16AWG
• 15m bis 30m (50ft - 100ft): 12AWG
• Über 30m (100ft): 10AWG

Verbinden Sie die positiven Drähte mit den (+)-Anschlüssen und die negativen Drähte mit den (-)-Anschlüssen.

Technische Daten

Die Lautsprecher verfügen über eine Nennimpedanz von 6 Ohm und eine empfohlene Verstärkerleistung von 20-100W RMS. Der Frequenzgang liegt bei 75Hz-25kHz für das Modell XD-5 und 55Hz-25kHz für das Modell XD-6.
