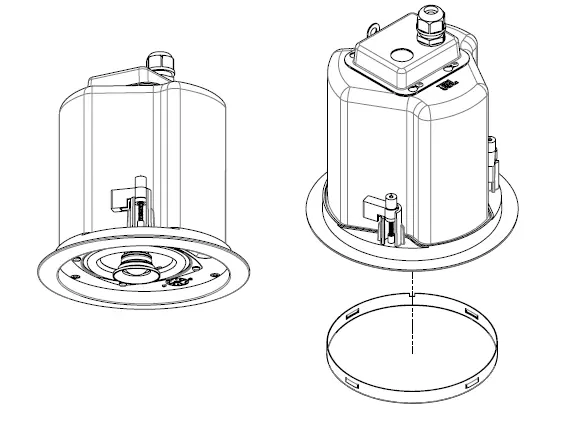

Bedienungsanleitung für JBL Control 10C-VA Serie Deckenlautsprecher

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die JBL Control 10C-VA Serie, bestehend aus den Modellen Control 12C-VA, 14C-VA und 16C-VA. Die Lautsprecher sind für die Deckenmontage konzipiert und können sowohl in abgehängten Decken als auch in Gipskartondecken installiert werden. Wichtige Sicherheitshinweise umfassen die Verwendung der mitgelieferten C-Platten und Schienen bei abgehängten Decken sowie die Nutzung der seismischen Lasche als sekundärer Sicherungspunkt, falls dies durch lokale Bauvorschriften gefordert ist.

Produktbeschreibung

Die JBL Control 10C-VA Serie umfasst EN54-24 zertifizierte Deckenlautsprecher:

• Control 12C-VA: 3-Zoll-Breitbandtreiber für weite Abdeckung.
• Control 14C-VA: 4-Zoll-Tieftöner und 3/4-Zoll-Hochtöner.
• Control 16C-VA: 6,5-Zoll-Tieftöner und 3/4-Zoll-Hochtöner für erweiterten Bass.

Installationsvorbereitungen

Für die meisten Installationen sind keine zusätzlichen Halterungen erforderlich, da das notwendige Zubehör beiliegt. Bei Gipskartondecken können optionale New-Construction- oder Plaster-Ring-Halterungen verwendet werden. Die Ausschnittgrößen betragen 167 mm für die Modelle 12C-VA und 14C-VA sowie 225 mm für das Modell 16C-VA.

Schritt-für-Schritt-Installation und Verkabelung

1. Loch schneiden: Schneiden Sie das Loch gemäß der erforderlichen Größe in die Decke und führen Sie die Verkabelung hindurch.
2. Hardware einsetzen: Bei abgehängten Decken die C-Platte und die Schienen einsetzen. Die Schienen müssen über dem T-Raster der Decke liegen.

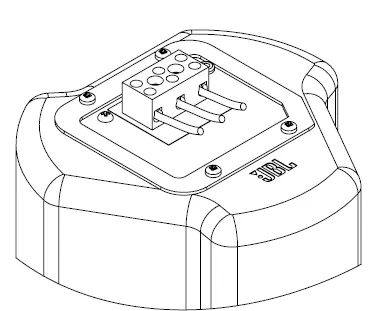

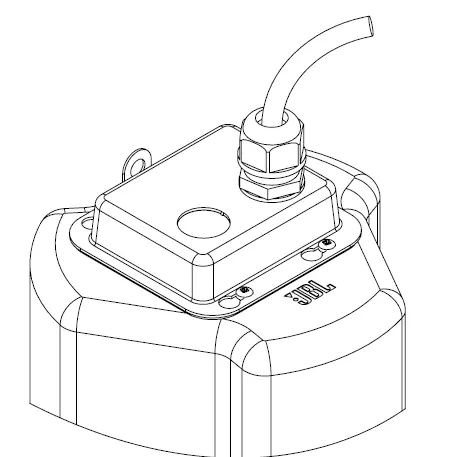

3. Anschluss: Entfernen Sie die Terminalabdeckung. Isolieren Sie die Kabel ca. 5 mm ab und schließen Sie diese an den Keramik-Anschlussblock an (+ INPUT, - INPUT, GROUND).
4. Lautsprecher einsetzen: Führen Sie den Lautsprecher in den Ausschnitt ein, bis der Rand bündig mit der Decke abschließt.
5. Befestigung: Drehen Sie die Befestigungsschrauben zuerst eine halbe Umdrehung gegen den Uhrzeigersinn, um die Montageklammern zu lösen, und dann im Uhrzeigersinn, um den Lautsprecher festzuziehen. Nicht überdrehen.

Lackieren der Lautsprecher

Für EN54-Anwendungen ist das Lackieren nicht zulässig. Bei Nicht-EN54-Anwendungen kann der ABS-Rand mit Latex- oder Ölfarben lackiert werden. Verwenden Sie zum Schutz der Treiber die mitgelieferte Kunststoffabdeckung. Das Gitter sollte nur dünn besprüht werden, um die akustische Durchlässigkeit nicht zu beeinträchtigen.

Wartung und Sicherheit

Es sind keine vom Benutzer zu wartenden Teile im Inneren vorhanden. Bei Problemen wenden Sie sich bitte an einen autorisierten JBL-Servicepartner. Die Lautsprecher sind für den Einsatz in Luftführungssystemen (Air Handling Spaces) geeignet, sofern sie gemäß den UL-2043-Richtlinien installiert wurden.

Technische Daten

Die Lautsprecher verfügen über einen Drehschalter zur Einstellung der Leistung (Tap Selector) für 70V/100V-Systeme oder den 8-Ohm-Betrieb. Die genauen Leistungsdaten, Frequenzbereiche und Empfindlichkeiten variieren je nach Modell und sind im Abschnitt Produktspezifikationen der Anleitung detailliert aufgeführt.
