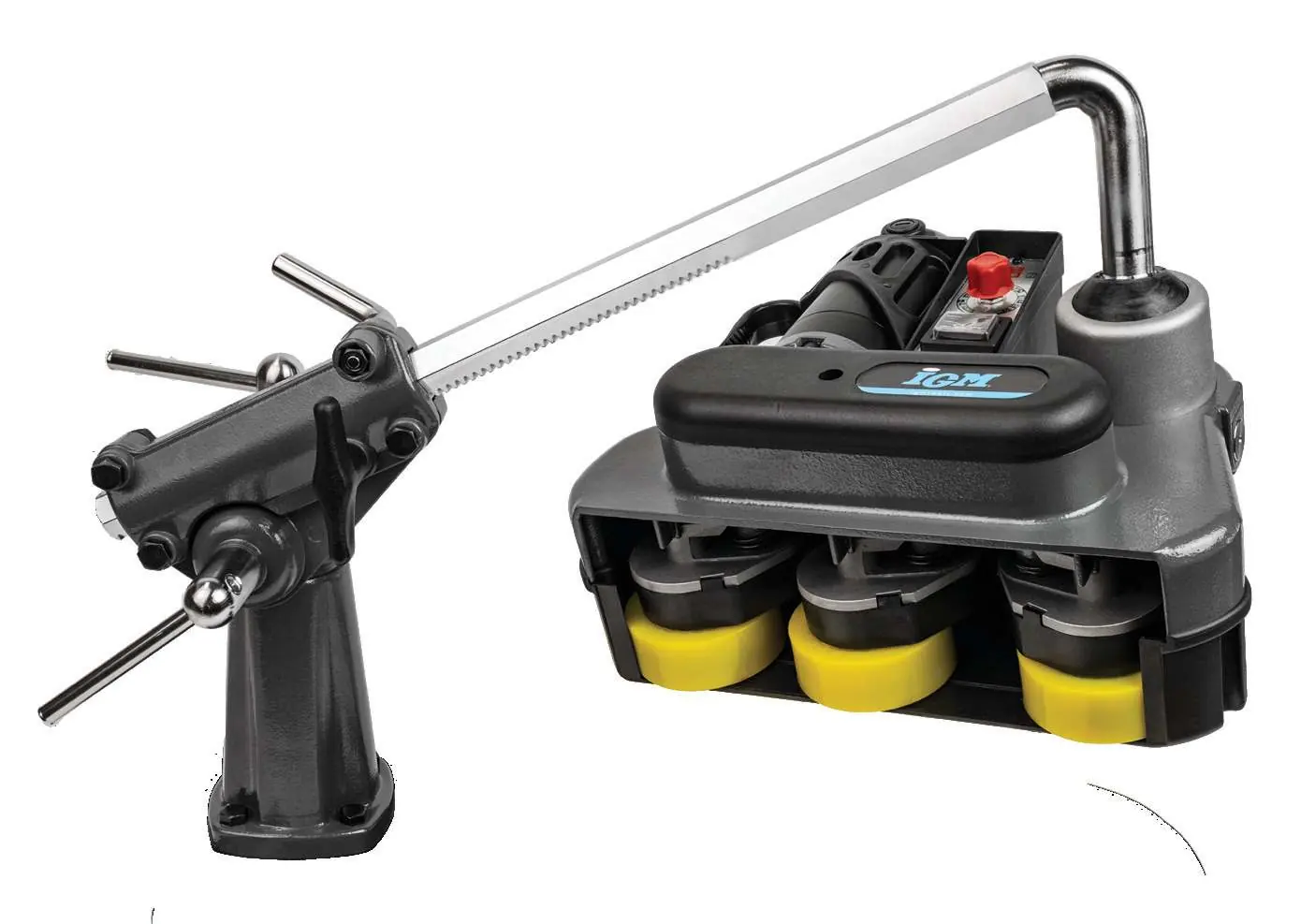

Bedienungsanleitung für IGM 141-M3M Vorschubapparat

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Anweisungen für die Installation und den ordnungsgemäßen Gebrauch des IGM 141-M3M Vorschubapparats. Der Vorschubapparat ist ausschließlich für die Holzbearbeitung bestimmt. Die Verwendung anderer Materialien ist nur nach Rücksprache mit dem Hersteller zulässig. Stellen Sie sicher, dass die Maschine nur in einwandfreiem technischen Zustand betrieben wird und alle Sicherheitsvorschriften eingehalten werden.

Technische Daten

• Motorleistung: 95 W (230 V)
• Armreichweite: 260 mm
• Maximale Werkstückhöhe: 150 mm
• Anzahl der Rollen: 3
• Rollengröße: 76 x 30 mm
• Vorschubgeschwindigkeit: 2 - 12 m/min
• Gewicht mit Ständer: 10,5 kg

Montage und Installation

Der Vorschubapparat wird unmontiert geliefert. Vor der Inbetriebnahme muss er auf einer stabilen Oberfläche montiert werden.

Befestigung an einer Maschine

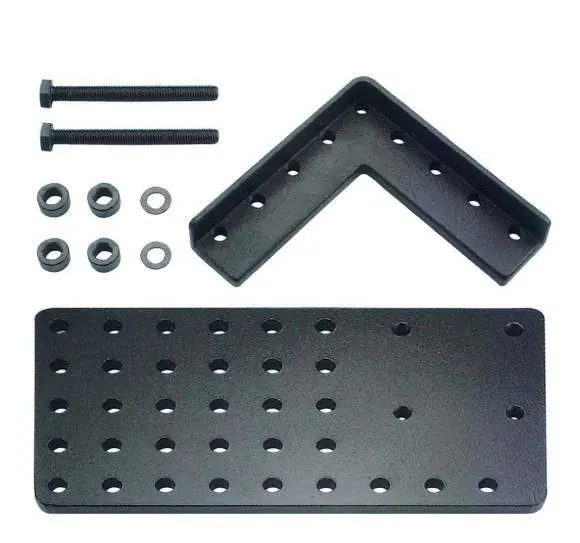

Sie können den Vorschubapparat entweder mit einer Schnellwechselplatte (nicht im Lieferumfang enthalten) oder direkt auf der Werkbank montieren. Nutzen Sie die beiliegende 1:1-Bohrschablone, um die Position der Löcher zu markieren. Verwenden Sie M10-Schrauben mit Unterlegscheiben für die Befestigung.

Zusammenbau

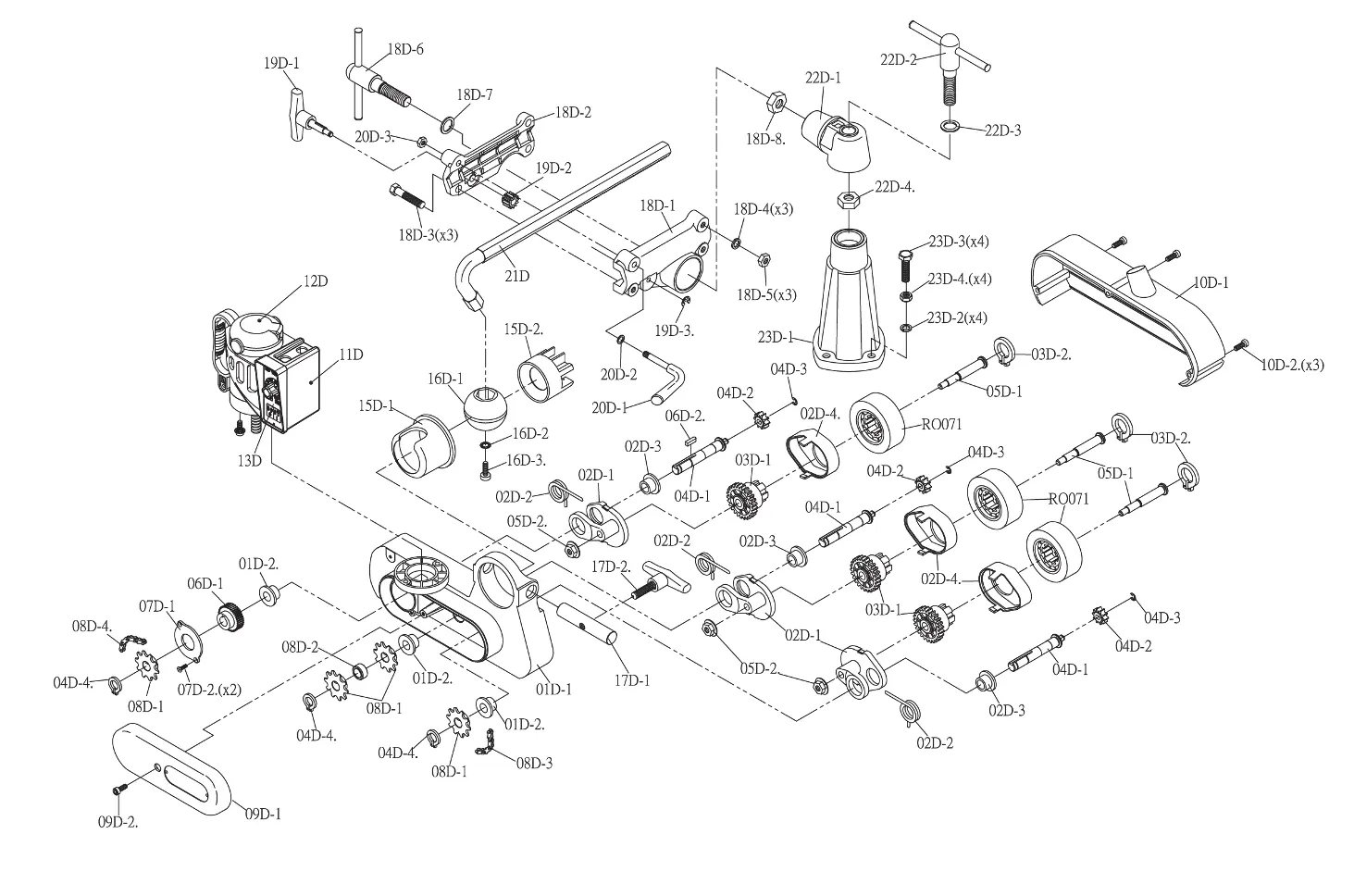

Montieren Sie das Schwenkgelenk auf den Ständer und sichern Sie es mit dem Hebel. Führen Sie den Arm durch die Metalltülle und montieren Sie die Halterung gemäß der Explosionszeichnung. Stellen Sie sicher, dass alle Hebel nach der Einstellung fest angezogen sind.

Einstellung und Bedienung

Der Vorschubapparat bietet verschiedene Einstellmöglichkeiten für die Arbeit:

• Höheneinstellung: Lösen Sie den Hebel (B), um die Höhe anzupassen. Sichern Sie den Apparat gegen Herunterfallen.
• Rotation: Lösen Sie den Hebel (C), um den Vorschubapparat im Gelenk zu drehen.
• Vorschubrichtung: Der Schalter (1) steuert die Vorschubrichtung. In der Mittelstellung ist der Vorschub ausgeschaltet.
• Geschwindigkeit: Das Handrad (2) reguliert die Vorschubgeschwindigkeit zwischen 2 und 12 m/min.

Lassen Sie den Vorschubapparat immer erst die volle Arbeitsgeschwindigkeit erreichen, bevor Sie das Werkstück zuführen.

Wartung und Pflege

Regelmäßige Wartung verlängert die Lebensdauer des Geräts:

• Schmierung: Die Räder sollten alle 200 Betriebsstunden oder alle 30 Tage mit einer Fettpresse geschmiert werden. Empfohlene Fette sind u.a. Shell Alvania Grease R2, Shell Gadus S2 V220 2 oder Mobilux EP 2.
• Rollenwechsel: Wenn die Rollen abgenutzt sind, entfernen Sie die vordere Abdeckung, lösen Sie den Sicherungsring (C) und tauschen Sie die Rolle aus. Verwenden Sie nur die passenden Ersatzrollen (Code: 141-R76).

Sicherheitshinweise

Arbeiten Sie niemals unter Einfluss von Drogen oder Alkohol. Tragen Sie keine lockere Kleidung, Schmuck oder offene Schuhe. Verwenden Sie immer einen Gehörschutz, eine Schutzbrille und bei Staubentwicklung einen Atemschutz. Halten Sie Hände von rotierenden Teilen fern. Trennen Sie das Gerät vor allen Wartungs- oder Einstellarbeiten vom Stromnetz.
