Bedienungsanleitung für Tischkreissäge IGM 151-Fusion3

Vollständiges Benutzerhandbuch für die IGM 151-Fusion3 Tischkreissäge. Enthält detaillierte Anweisungen zur Montage, Sicherheit, Wartung, Fehlerbehebung und technischen Spezifikationen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die IGM 151-Fusion3 ist eine Tischkreissäge für Holzbearbeitung. Die Einrichtung erfordert die Montage der Schienen und die Ausrichtung des Anschlags. Sicherheitseinrichtungen wie Spaltkeil und Schutzabdeckung müssen immer verwendet werden. S. 2, 6, 7

Wichtigste Schritte

  • Sägeblatt wechseln S. 9, 24
  • Antriebsriemen spannen S. 12, 27

Erste Inbetriebnahme

  • Maschine auspacken, reinigen, Schienen montieren, Anschlag ausrichten und nivellieren. S. 6, 7

Probleme und Lösungen

Maschine startet nicht

Kondensator prüfen, Verkabelung kontrollieren, Schalter prüfen.

S. 15, 31

Wartung und Reset

  • Regelmäßige Reinigung des Innenraums und Schmierung der beweglichen Teile alle 6-12 Monate. S. 14, 30

Technische Daten

Parameter Wert Hinweis Seiten
Motorleistung 2200 W Aufnahmeleistung S. 2, 16
Sägeblattdurchmesser 250 mm Erforderlicher Durchmesser S. 2, 16

Wo es im PDF steht

  • Sicherheit S. 3, 4, 5
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Tischkreissäge Übersicht Seite 7 Interne Komponenten Seite 15 Schaltplan Seite 90

Wichtige Informationen aus der Anleitung

Dieses Handbuch enthält alle notwendigen Informationen für die Einrichtung, Wartung und den sicheren Betrieb Ihrer IGM 151-Fusion3 Tischkreissäge. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Die Maschine ist ausschließlich für das Schneiden von Holz und holzähnlichen Materialien konzipiert.

Maschinenübersicht

Die IGM 151-Fusion3 verfügt über ein robustes Guss-Trunnion-System, einstellbare Bedienelemente für Höhe und Neigung sowie eine integrierte Mobilitätsvorrichtung. Die Steuerung erfolgt über einen magnetischen Schalter mit Überlastschutz.

Aufbau und Montage

Die Maschine wird in einer Holzkiste geliefert. Der Aufbau erfordert mindestens zwei Personen. Wichtige Schritte:

Tischkreissäge Übersicht
Tischkreissäge Übersicht
  • Entfernen Sie die Kistenbefestigungen und heben Sie die Kiste ab.
  • Reinigen Sie alle Oberflächen von Schutzölen.
  • Montieren Sie die vorderen und hinteren Schienen gemäß den Anweisungen.
  • Richten Sie die Schienen parallel zum Sägeblatt aus.
  • Installieren Sie den Anschlag und nivellieren Sie die Säge mithilfe der Rollen.

Sicherheitshinweise

Die Sicherheit des Bedieners hat oberste Priorität. Beachten Sie stets:

Schaltplan
Schaltplan
  • Tragen Sie immer Augenschutz, Gehörschutz und eine Staubmaske.
  • Verwenden Sie bei jedem Schnitt den Spaltkeil und die Sägeblattabdeckung.
  • Halten Sie Ihre Finger in sicherem Abstand zum rotierenden Sägeblatt.
  • Verwenden Sie Schiebestöcke oder Schiebeblöcke bei schmalen Werkstücken (Abstand unter 150 mm).
  • Trennen Sie die Maschine vor Wartungsarbeiten oder Einstellungsänderungen immer vom Stromnetz.

Wartung

Um eine lange Lebensdauer zu gewährleisten, führen Sie regelmäßige Wartungsarbeiten durch:

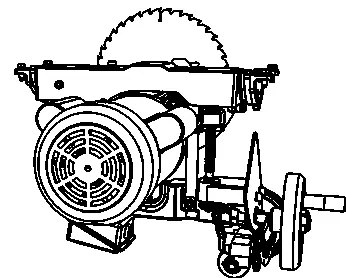

Interne Komponenten
Interne Komponenten
  • Täglich: Prüfen Sie auf lose Schrauben, beschädigte Sägeblätter oder defekte Schutzvorrichtungen.
  • Wöchentlich: Reinigen Sie die Tischoberfläche, die T-Nuten und den Längsanschlag.
  • Monatlich: Saugen Sie Staub aus dem Inneren des Gehäuses und vom Motor ab. Prüfen Sie den Antriebsriemen auf Spannung und Verschleiß.
  • Alle 6-12 Monate: Schmieren Sie die Aufhängung, das Schneckengetriebe und die Führungsschrauben.

Fehlerbehebung

Bei Problemen wie Startschwierigkeiten, übermäßiger Vibration oder Leistungsverlust konsultieren Sie den Abschnitt zur Fehlerbehebung. Häufige Ursachen sind defekte Kondensatoren, falsch eingestellte Riemenspannung oder stumpfe Sägeblätter.

Praktische Hilfe

Typische Probleme

Maschine startet nicht oder löst den Schutzschalter aus

Prüfen Sie den Anlaufkondensator, die Motorverkabelung und den Start/Stopp-Schalter. Stellen Sie sicher, dass die Stromversorgung korrekt ist.

Übermäßige Vibration oder Lärm

Prüfen Sie auf lose Motorteile, ein beschädigtes Sägeblatt oder eine lockere Riemenscheibe. Ziehen Sie alle Befestigungsschrauben nach.

Maschine schaltet während des Betriebs ab oder hat zu wenig Leistung

Verringern Sie die Vorschubgeschwindigkeit. Prüfen Sie, ob der Antriebsriemen rutscht oder der Motor überhitzt ist.

Vor der Verwendung

  • Prüfen Sie alle Befestigungsschrauben auf festen Sitz.
  • Stellen Sie sicher, dass das Sägeblatt scharf und unbeschädigt ist.
  • Kontrollieren Sie, ob der Spaltkeil und die Schutzabdeckung korrekt montiert sind.
  • Stellen Sie sicher, dass die Absauganlage angeschlossen und eingeschaltet ist.
  • Prüfen Sie, ob das Werkstück frei von Nägeln oder Fremdkörpern ist.

Technische Daten in der Praxis

Motorleistung
2200 W Aufnahmeleistung für anspruchsvolle Holzarbeiten.
Sägeblattdurchmesser
250 mm Durchmesser, 30 mm Bohrung.
Max. Schnitthöhe (90°)
79 mm maximale Schnitttiefe bei senkrechtem Sägeblatt.

Abbildungen und Diagramme

  • Die Explosionszeichnungen zeigen die interne Motoraufhängung und die Trunnion-Einheit.
  • Der Schaltplan verdeutlicht die Verkabelung des magnetischen Schalters und des Überlastschutzes.
  • Die Montagezeichnungen für den Anschlag zeigen die korrekte Ausrichtung der Schienen.

Modellkompatibilität

  • Nur für das Schneiden von Holz und holzähnlichen Materialien geeignet.
  • Verwenden Sie nur Sägeblätter mit 250 mm Durchmesser und 30 mm Bohrung.
  • Keine HSS- oder Chrom-Vanadium-Sägeblätter verwenden.
