Bedienungsanleitung für IGM LAGUNA MFlux 5 Mobiler Luftfilter
Erfahren Sie, wie Sie den IGM LAGUNA MFlux 5 mobilen Luftfilter sicher aufstellen, bedienen und warten. Diese Anleitung enthält Informationen zur Montage, zum Filterwechsel, zur Fehlerbehebung und zu den technischen Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der IGM LAGUNA MFlux 5 ist ein mobiler Luftfilter. Die Bedienung erfolgt über das Bedienfeld oder die Fernbedienung. Wartung umfasst den regelmäßigen Filterwechsel (HEPA) und das Zurücksetzen des Timers. S. 1, 6, 8
Wichtigste Schritte
- Filterwechsel S. 8, 9
- Fernbedienung koppeln S. 7
Erste Inbetriebnahme
- Auspacken und auf Rollen stellen, Griffe montieren, Strom anschließen, sicherstellen, dass alle Riegel geschlossen sind. S. 6, 7
Probleme und Lösungen
Gerät startet nie
Stromversorgung, Sicherung, Fernbedienung und Motor-Überlastschutz prüfen.
S. 9Wartung und Reset
- Nach Filterwechsel die Filter-Timer-Reset-Taste 5-mal drücken. S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Motor | 750 W | Leistungsaufnahme | S. 4 |
Wo es im PDF steht
- Bedienfeld S. 6
- Fernbedienung S. 7
- Schaltplan S. 10
- Ersatzteilliste S. 11, 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient dem sicheren Betrieb und der Wartung des IGM LAGUNA MFlux 5 mobilen Luftfilters. Das Gerät ist für den Einsatz in nicht-explosiven Atmosphären konzipiert. Es ist ausdrücklich untersagt, das Gerät zum Absaugen von Holzstaub von Holzbearbeitungsmaschinen zu verwenden. Vor der Inbetriebnahme müssen alle Sicherheitsanweisungen gelesen und verstanden werden.
Sicherheitshinweise
- Das Gerät darf nur von Personen bedient werden, die mit dieser Anleitung vertraut sind.
- Vor Wartungs- oder Reparaturarbeiten muss das Gerät zwingend von der Stromversorgung getrennt werden.
- Tragen Sie beim Betrieb und bei der Wartung geeignete Augen- und Atemschutzmasken.
- Stellen Sie sicher, dass die Rollen vor dem Einschalten arretiert sind.
- Betreiben Sie das Gerät niemals ohne installierte Filter.
- Halten Sie Kinder und Haustiere vom Gerät fern.
Gerätebeschreibung

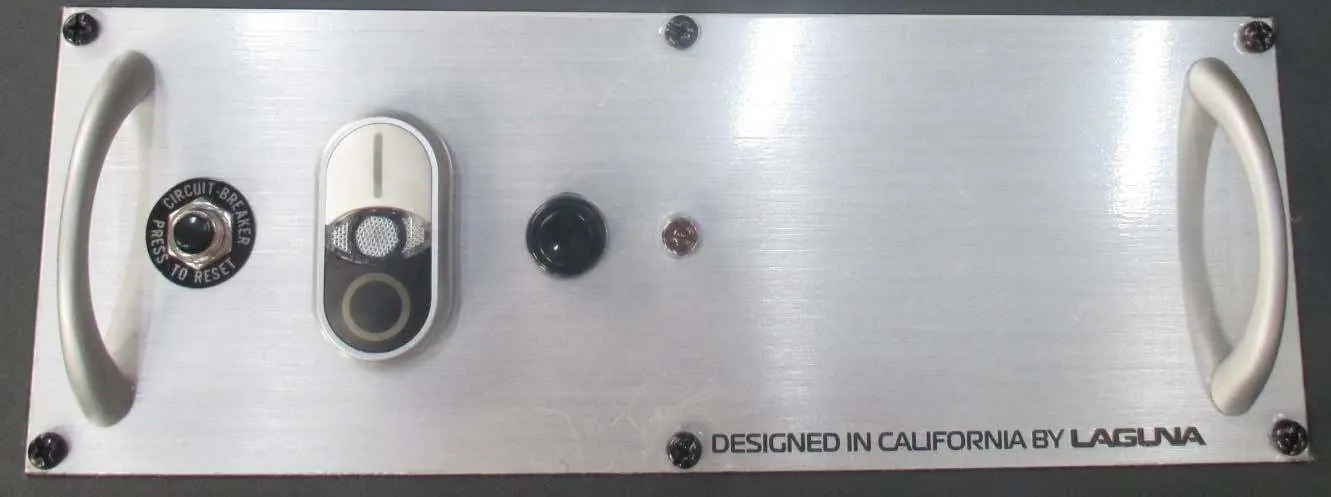

Das Bedienfeld an der Vorderseite des Geräts umfasst:
- A: Integrierter Schutzschalter (springt bei Überlastung heraus; nach Abkühlung zurücksetzen).
- B: EIN/AUS-Schalter.
- C: Kopplungstaste für Fernbedienung / Filter-Timer-Reset.
- D: LED-Filterwechselanzeige (leuchtet auf, wenn der HEPA-Filter ersetzt werden muss).
Montage und Inbetriebnahme
Die geschätzte Montagezeit beträgt ca. 15 Minuten.
- Packen Sie das Gerät aus und stellen Sie es auf die Rollen.
- Montieren Sie die vier Griffe an den Seiten des Geräts mit den mitgelieferten Sechskantschrauben.
- Stellen Sie sicher, dass alle Boxen des modularen Designs mit den seitlichen Riegeln fest verschlossen sind.
- Prüfen Sie die Stromversorgung und schließen Sie das Gerät an eine geerdete Steckdose an.
Bedienung
Das Gerät kann über das Bedienfeld oder die mitgelieferte Fernbedienung gestartet und gestoppt werden. Die Fernbedienung benötigt eine 12V-Batterie (Typ 27A).
Kopplung der Fernbedienung:
- Stellen Sie sicher, dass das Gerät eingeschaltet ist.
- Drücken Sie die Kopplungstaste am Bedienfeld, bis zwei Signaltöne ertönen.
- Drücken Sie gleichzeitig die Kopplungstaste auf der Fernbedienung und am Bedienfeld, bis drei Signaltöne ertönen.
Wartung und Filterwechsel
Das Gerät verfügt über eine 4000-Stunden-Filterwechselanzeige. Wenn die LED zweimal blinkt, müssen die Filter ersetzt werden.
- Öffnen Sie die Riegel an beiden Seiten des Geräts.
- Lösen Sie die vier Befestigungselemente des HEPA-Filters.
- Entnehmen Sie den alten Filter und setzen Sie den neuen Filter ein (beachten Sie die Pfeilrichtung auf dem Etikett).
- Sichern Sie den Filter wieder mit den Befestigungselementen und schließen Sie die Riegel.
- Drücken Sie die Filter-Timer-Reset-Taste am Bedienfeld 5-mal, um den Timer zurückzusetzen.
Fehlerbehebung
Bei Problemen wie "Gerät startet nicht" prüfen Sie zuerst die Stromversorgung, die Sicherung und den Überlastschutz. Bei "übermäßiger Vibration" prüfen Sie, ob das Gerät auf einem ebenen Untergrund steht und ob alle Schrauben festgezogen sind. Reinigen Sie das Gerät regelmäßig mit einem trockenen Tuch.
Technische Daten
- Motorleistung: 750 W
- Stromversorgung: 230 V / 50 Hz / 1 Phase
- Maximaler Luftdurchsatz: 530 m³/h (313 CFM)
- Filter: 2x HEPA (99,99 % Effizienz bei Partikeln über 0,3 Mikron)
- Abmessungen: 483 x 452 x 925 mm
- Gewicht: 45,1 kg
Praktische Hilfe
Typische Probleme
Gerät startet nicht oder Sicherung löst aus
Stromversorgung prüfen, Sicherung zurücksetzen, Motor abkühlen lassen, Verkabelung auf Brüche prüfen.
Übermäßige Vibrationen oder Lärm
Gerät auf ebenem Untergrund stabilisieren, Schrauben nachziehen, Lüfter auf Beschädigungen prüfen.
Filterwechsel-Anzeige blinkt
HEPA-Filter ersetzen und Timer durch 5-maliges Drücken der Reset-Taste zurücksetzen.
Vor der Verwendung
- Sicherstellen, dass alle Boxen mit Riegeln gesichert sind.
- Stromanschluss auf korrekte Spannung und Beschädigungen prüfen.
- Arbeitsbereich auf Hindernisse prüfen.
- Sicherstellen, dass Filter korrekt installiert sind.
- Rollen vor dem Einschalten arretieren.
Technische Daten in der Praxis
- Motorleistung
- 750 W
- Luftdurchsatz
- Maximal 530 m³/h (313 CFM)
- Stromversorgung
- 230 V / 50 Hz / 1 Phase
Abbildungen und Diagramme
- Das Schaltbild zeigt die Verkabelung des Motors, des Schalters und der Reset-Einheit.

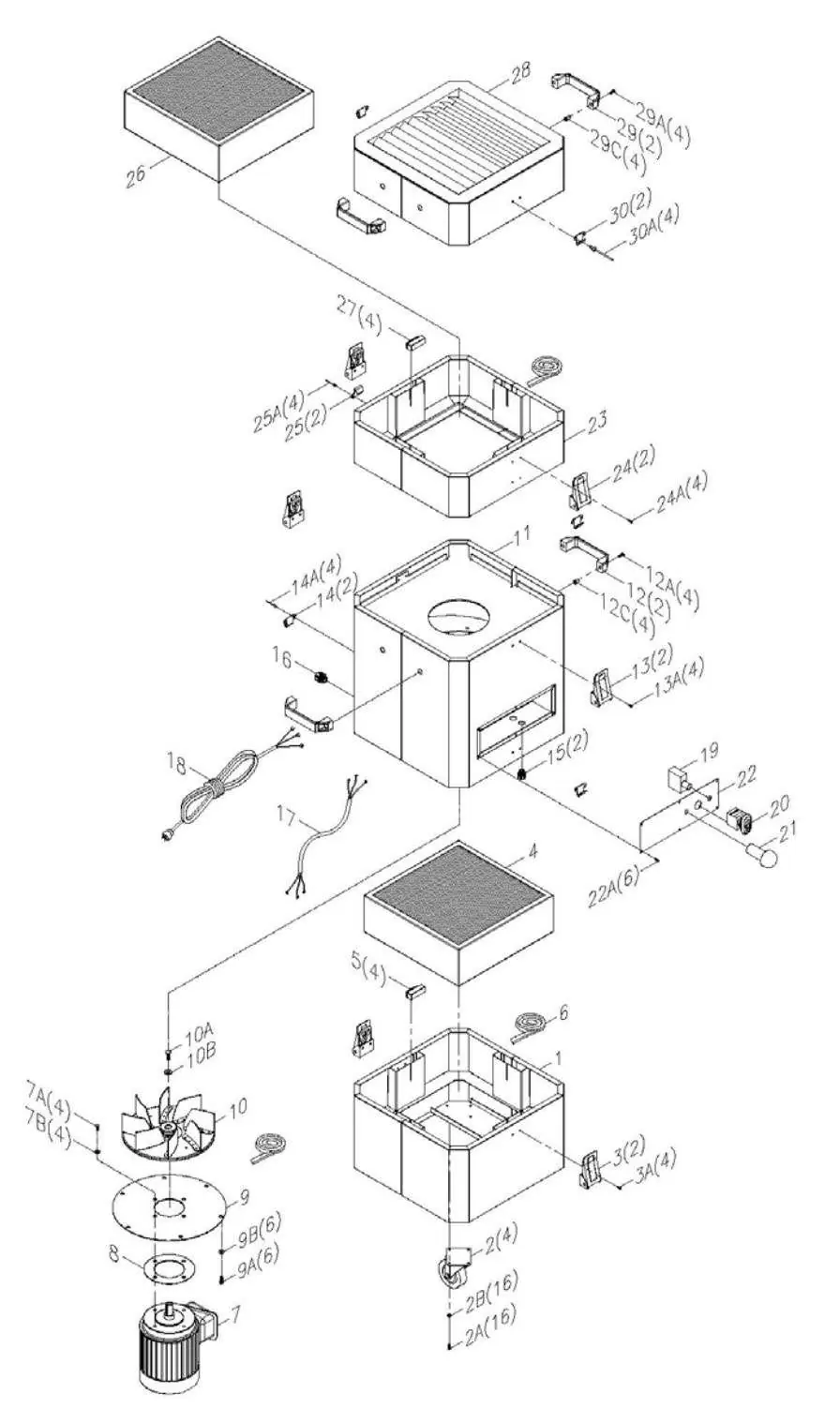

- Die Explosionszeichnung zeigt die Anordnung der Filterboxen, Griffe und Befestigungselemente.
Modellkompatibilität
- Nur für nicht-explosive Atmosphären geeignet.
- Nicht zum Absaugen von Holzstaub von Holzbearbeitungsmaschinen verwenden.
