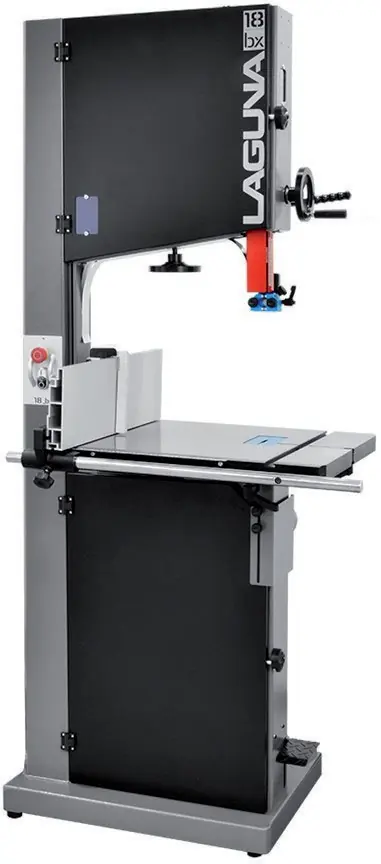

Bedienungsanleitung für die Bandsäge Laguna 18BX

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung richtet sich an Benutzer der Laguna 18BX Bandsäge. Sie deckt den Aufbau, die Wartung und die korrekte Einstellung der Maschine ab. Bitte lesen Sie das gesamte Handbuch vor der Montage oder Inbetriebnahme sorgfältig durch, um einen sicheren Betrieb zu gewährleisten.

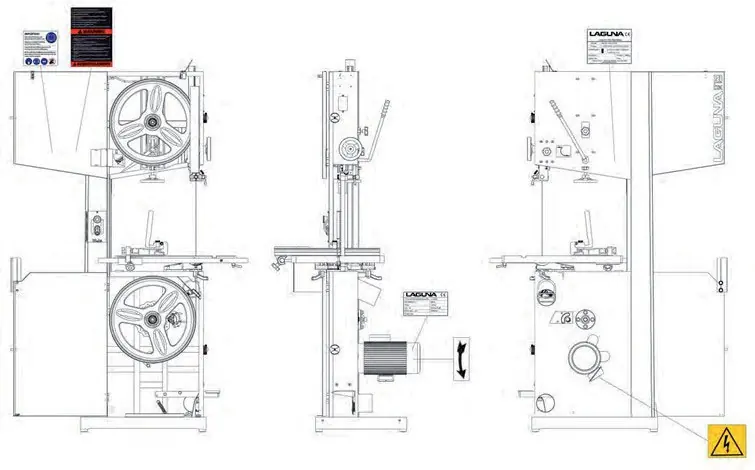

Beschreibung der Bandsäge

Die Bandsäge besteht aus einem U-förmigen Rahmen, der die wesentlichen Komponenten beherbergt. Zu den Hauptteilen gehören:

• Tisch: Gusseiserner Tisch mit Neigungsfunktion (-6° bis +45°).
• Klingenführung: Keramik-Führungssystem für hohe Stabilität.
• Antrieb: 2,2 kW Motor (400V), der das untere Schwungrad über einen Riemen antreibt.
• Sicherheit: Not-Aus-Schalter und Schutzvorrichtungen für das Sägeblatt.

Montage und Einrichtung

Vor der Inbetriebnahme muss die Maschine korrekt aufgestellt und montiert werden:

• Aufstellort: Wählen Sie einen soliden, flachen Boden mit ausreichender Beleuchtung und Platz für lange Werkstücke.
• Mobilitätskit: Falls vorhanden, montieren Sie die Räder gemäß den Anweisungen, um die Maschine beweglich zu machen.
• Tischmontage: Setzen Sie den Tisch auf die Trunnions und richten Sie ihn rechtwinklig zum Sägeblatt aus.

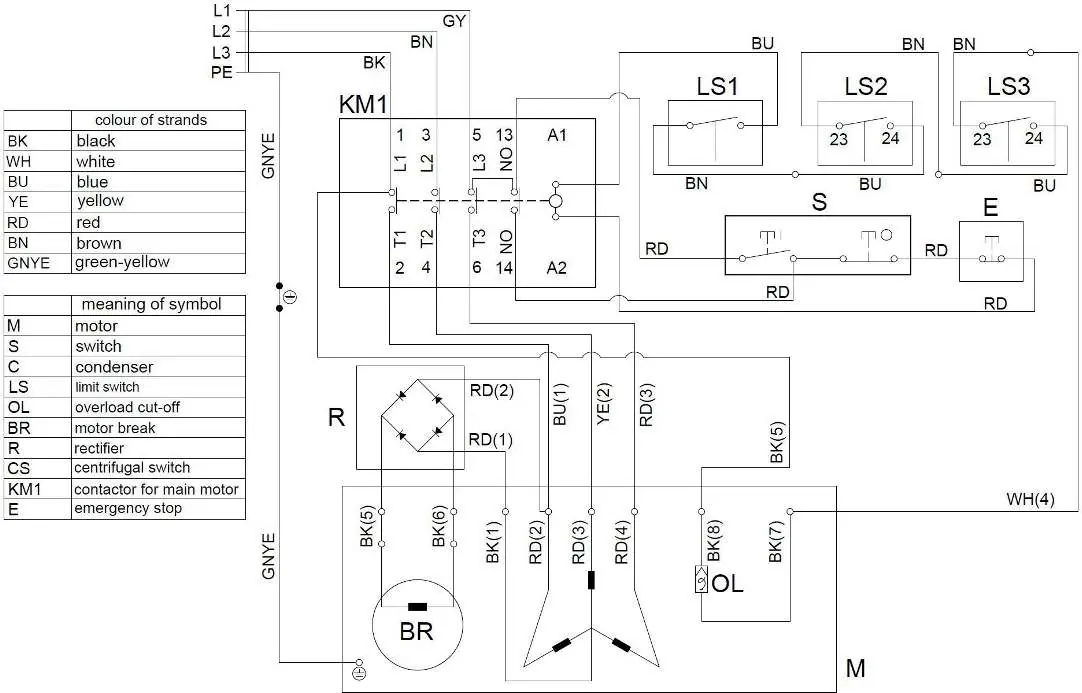

• Anschluss: Die Maschine ist für einen 400V-Anschluss mit einem 16A-Sicherungsautomaten (Charakteristik C) ausgelegt.

Bedienung

Für optimale Schnittergebnisse sind folgende Einstellungen entscheidend:

• Klingenwechsel: Trennen Sie die Maschine vom Stromnetz. Entfernen Sie die Tischeinlage und lösen Sie die Klingenspannung, um das Blatt zu wechseln.
• Klingenspannung: Nutzen Sie die Spannanzeige als Referenz. Das Sägeblatt sollte so gespannt sein, dass es beim Schnitt nicht flattert, aber die Feder nicht vollständig komprimiert ist.
• Klingenführung: Die Keramik-Führungsblöcke sollten so eingestellt werden, dass sie das Blatt stabilisieren, ohne die Zähne zu berühren.
• Anschlag: Der Parallelanschlag kann für gerade Schnitte verwendet und für den "Drift" des Sägeblatts feinjustiert werden.

Wartung und Pflege

Regelmäßige Wartung verlängert die Lebensdauer der Maschine:

• Reinigung: Entfernen Sie regelmäßig Sägemehl von den Reifen der Schwungräder.
• Schmierung: Verwenden Sie Teflon-basierte Schmiermittel für bewegliche Teile. Vermeiden Sie herkömmliches Öl, da es Staub anzieht.
• Rostschutz: Behandeln Sie unlackierte Gusseisenteile bei Nichtgebrauch mit Wachs.
• Lager: Die Lager sind lebensdauergeschmiert und wartungsfrei.

Fehlerbehebung

Bei Problemen wie "Bandsäge startet nicht" prüfen Sie zuerst den Not-Aus-Schalter und die Stromversorgung. Bei "Motor überhitzt" kontrollieren Sie das Sägeblatt auf Stumpfheit oder den Vorschub auf Überlastung. Bei "Vibrationen" stellen Sie sicher, dass die Maschine absolut eben steht.
