Installations- und Bedienungsanleitung für Sol-Ark 18K-2P-LV Hybrid-Wechselrichter

Umfassender Leitfaden für den Sol-Ark 18K-2P-LV Hybrid-Wechselrichter. Enthält Anweisungen zur Installation, Batterieintegration, PV-Anschluss, Konfiguration der Betriebsmodi, Fehlerbehebung und Fernüberwachung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Sol-Ark 18K-2P-LV ist ein Hybrid-Wechselrichter für 48V-Systeme. Die Installation erfordert die korrekte Verkabelung von PV, Batterie, Netz und Lasten sowie die Konfiguration über das LCD-Display. Wichtige Sicherheitsvorkehrungen wie die Einhaltung der maximalen PV-Spannung von 500V und die korrekte Phasenfolge sind zwingend zu beachten. S. 1, 7, 8, 11

Wichtigste Schritte

  • Montage des Wechselrichters S. 17
  • Batterieintegration S. 19
  • Konfiguration der Betriebsmodi S. 39, 40, 41

Erste Inbetriebnahme

  • Einschalten der Batterie-Trennschalter. S. 37
  • Einschalten des Wechselrichters über den Power-Button. S. 37

Probleme und Lösungen

LCD schaltet sich nicht ein

Prüfen Sie die Stromquellen (PV, Netz, Batterie).

S. 84
Grid Phase Wrong

Phasenfolge der Verkabelung prüfen.

S. 63, 85

Fehlercodes

Code Bedeutung Maßnahme Seiten
F15 AC_OverCurr_Failure Lasten reduzieren; Batterie-Entladestrom prüfen. S. 86
F63 Arc_Fault PV-Anschlüsse prüfen. S. 86

Wartung und Reset

  • Power Cycle Sequence durchführen S. 38

Technische Daten

Parameter Wert Hinweis Seiten
Max. PV-Eingangsleistung 32.400W Maximale unterstützte PV-Leistung S. 13
Max. PV-Eingangsspannung 500V Maximale Leerlaufspannung pro MPPT S. 13

Wo es im PDF steht

  • Sicherheitshinweise S. 6, 7, 8
  • Installation S. 8, 9, 10, 11
  • Benutzeroberfläche S. 39, 40, 41, 42
  • Fehlerbehebung S. 76, 77, 78
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die Installations- und Bedienungsanleitung für den Sol-Ark 18K-2P-LV Hybrid-Wechselrichter. Die Installation darf nur von qualifiziertem Personal unter Einhaltung aller Sicherheitsstandards und lokaler Vorschriften durchgeführt werden. Vor der Inbetriebnahme müssen die Netzspannung geprüft und der Netztyp verifiziert werden. Das Gerät ist standardmäßig auf 120/240V Split-Phase bei 60Hz eingestellt.

Installation

Die Installation umfasst mehrere kritische Schritte:

Inverter-Komponenten und Eingänge
Inverter-Komponenten und Eingänge
Zusätzliches Montagefoto von Seite 12
Zusätzliches Montagefoto von Seite 12

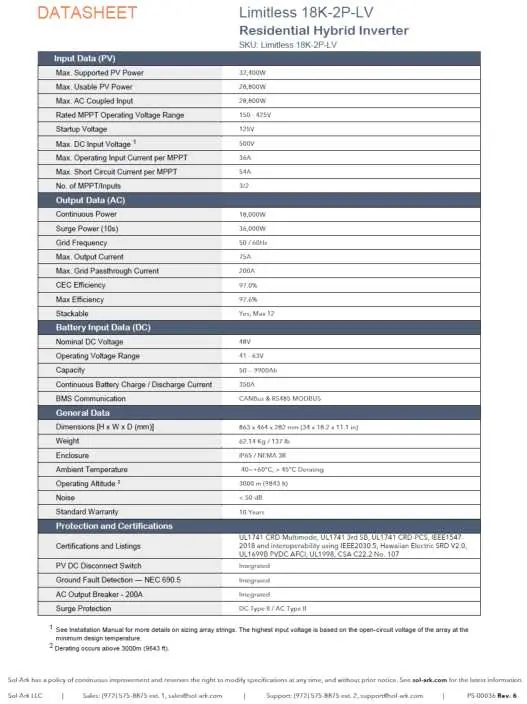

Zusätzliches Montagefoto von Seite 13
Zusätzliches Montagefoto von Seite 13
Batterie-Konfigurationen
Batterie-Konfigurationen
Standard-Schaltplan
Standard-Schaltplan
Schaltplan für 2 parallele Wechselrichter
Schaltplan für 2 parallele Wechselrichter
  • Montage: Das Gerät benötigt mindestens 15 cm vertikalen und 5 cm seitlichen Freiraum für die Wärmeableitung. Das LCD-Display muss vor direkter UV-Einstrahlung geschützt werden.
  • Batterieintegration: Das System ist für 48V-Batteriebänke ausgelegt. Mischen Sie keine Batterien unterschiedlicher Marken, Modelle oder Chemie.
  • PV-Anschluss: Der Wechselrichter verfügt über 3 unabhängige MPPTs. Die maximale Leerlaufspannung (Voc) von 500V darf nicht überschritten werden.
  • Generator-Integration: Generatoren können am GEN- oder GRID-Anschluss angeschlossen werden, abhängig von der Leistung und dem Systemtyp.
  • Sensoren: CT-Sensoren sind für Funktionen wie "Limited Power to Home" und "Grid Peak-Shaving" erforderlich. Die Pfeile auf den Sensoren müssen in Richtung Netz zeigen.

Inbetriebnahme

Die Inbetriebnahme erfordert das Einschalten der Stromquellen (Batterie, PV oder Netz). Bei Parallel-Systemen muss ein "Master"-Wechselrichter programmiert werden, der die Einstellungen an die "Slave"-Einheiten überträgt. Die DIP-Schalter müssen für Parallel-Systeme korrekt konfiguriert sein.

Betriebsmodi

Der Sol-Ark 18K-2P-LV unterstützt verschiedene Arbeitsmodi:

  • Grid Sell: Verkauf von überschüssigem Strom an das Netz.
  • Limited Power to Home (Meter Zero): Deckung des Eigenbedarfs ohne Netzeinspeisung.
  • Limited Power to Load: Begrenzung der Solarproduktion auf die Last am LOAD-Anschluss.
  • Time of Use: Nutzung von Batteriestrom zu bestimmten Zeiten zur Reduzierung des Netzbezugs.

Fehlerbehebung

Bei Fehlern zeigt das Display entsprechende Codes an. Häufige Probleme wie "LCD schaltet sich nicht ein", "Batterie wird nicht geladen" oder "Grid Phase Wrong" werden im Handbuch mit spezifischen Abhilfemaßnahmen beschrieben. Bei "Grid Phase Wrong" muss die Phasenfolge der Verkabelung überprüft werden.

Fernüberwachung

Die MySolArk-Plattform ermöglicht die Fernüberwachung und Konfiguration des Systems über ein Wi-Fi- oder Ethernet-Dongle.

Praktische Hilfe

Typische Probleme

LCD schaltet sich nicht ein

Prüfen Sie alle Verbindungen. Mindestens eine Stromquelle (PV, Netz oder Batterie) ist erforderlich.

Batterie wird nicht geladen

Überprüfen Sie die Kommunikation zwischen Wechselrichter und Batterie (Li-Batt Info) sowie die Ladeeinstellungen.

Grid Phase Wrong Fehler

Dies deutet auf einen Phasenfehler in der Verkabelung hin. Überprüfen Sie die Phasenfolge an den GRID- und LOAD-Anschlüssen.

DC LED leuchtet nicht

Prüfen Sie, ob die PV-Spannung über der Startspannung (125V) liegt und unter 500V bleibt. Prüfen Sie die Polarität.

Vor der Verwendung

  • Netzspannung vor dem Einschalten prüfen.
  • Programmierten Netztyp verifizieren.
  • Batteriespannung muss zwischen 40V und 60V liegen.
  • PV-Eingangsspannung darf 500V nicht überschreiten.
  • CT-Sensoren korrekt auf L1/L2 installieren (Pfeilrichtung beachten).
  • Phasenfolge bei 3-Phasen-Systemen prüfen.

Technische Daten in der Praxis

Max. PV-Eingangsspannung
500V DC. Überschreitung führt zu dauerhaften Schäden.
Nennspannung Batterie
48V DC nominal. Betriebsbereich 40V-60V.
Dauerleistung
18.000W AC Ausgangsleistung.

Abbildungen und Diagramme

  • Standard-Verkabelung: Zeigt den Anschluss von PV, Batterie, Netz, Generator und Lasten.
  • Parallel-Verkabelung: Zeigt die daisy-chain Kommunikation zwischen Master- und Slave-Einheiten.
  • CT-Sensor-Installation: Zeigt die korrekte Platzierung der Stromwandler an den Netzleitungen.

Modellkompatibilität

  • Nur 120/240V Split-Phase Generatoren werden am GEN-Anschluss unterstützt.
  • Lithium-Batterien benötigen keine externe Temperaturkompensation.
  • AC-gekoppelte Wechselrichter müssen UL 1741SA oder UL 1741 zertifiziert sein.
