Installations- und Bedienungsanleitung für Sol-Ark 15K-2P-N Solar-Wechselrichter

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Installationshinweise für den Sol-Ark 15K-2P-N Wechselrichter. Lesen Sie die gesamte Anleitung vor der Installation sorgfältig durch. Eine unsachgemäße Installation kann zu dauerhaften Schäden am Gerät, Stromschlägen oder Verletzungen führen. Stellen Sie sicher, dass die Netzspannung vor dem Einschalten überprüft wird und die Erdung korrekt ausgeführt ist.

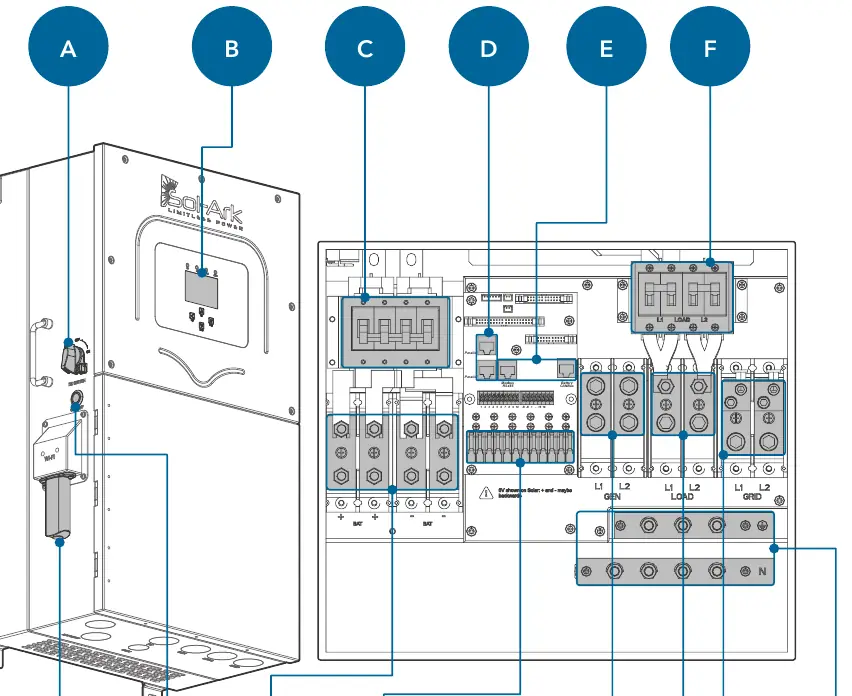

Produktbeschreibung und Komponenten

Der Sol-Ark 15K-2P-N ist ein leistungsstarker Solar-Wechselrichter. Zum Lieferumfang gehören neben dem Wechselrichter eine Wandhalterung (French Cleat), Batterietoroiden, Kommunikationskabel, ein Temperatursensor, ein Wi-Fi/Ethernet-Dongle und Stromwandler (CTs).

Installation

Montage

Der Wechselrichter wiegt 61 kg. Sorgen Sie für eine geeignete Montagefläche und mindestens 15 cm vertikalen Freiraum für die Wärmeableitung. Das Gerät ist für den Innen- und Außenbereich (NEMA 3R/IP65) geeignet, sollte jedoch vor direkter UV-Einstrahlung auf das LCD-Display geschützt werden.

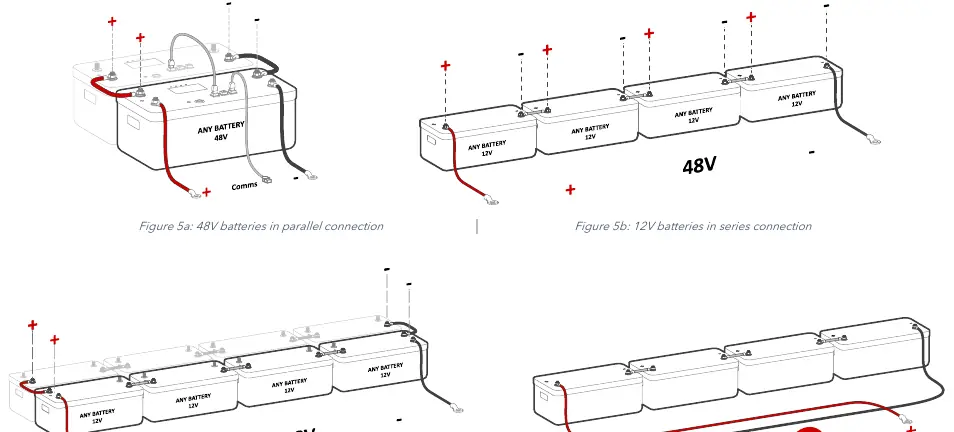

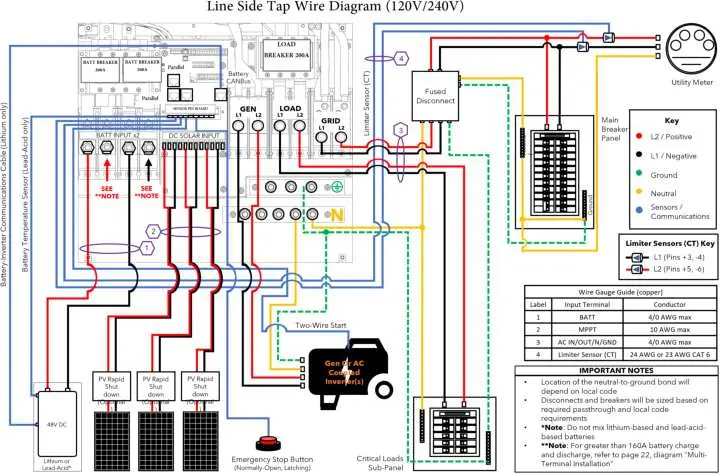

Batterieintegration

Das System ist für 48V-Batteriebänke ausgelegt. Verwenden Sie keine anderen Konfigurationen. Achten Sie auf die korrekte Polarität. Bei Verwendung von Batterien mit interner BMS-Kommunikation ist die korrekte Verkabelung (CAN/RS485) entscheidend.

PV-Anschluss

Der Wechselrichter verfügt über 3 MPPTs. Die maximale Eingangsspannung pro MPPT beträgt 500V. Achten Sie darauf, dass Strings parallel am selben MPPT die gleiche Leerlaufspannung (Voc) aufweisen.

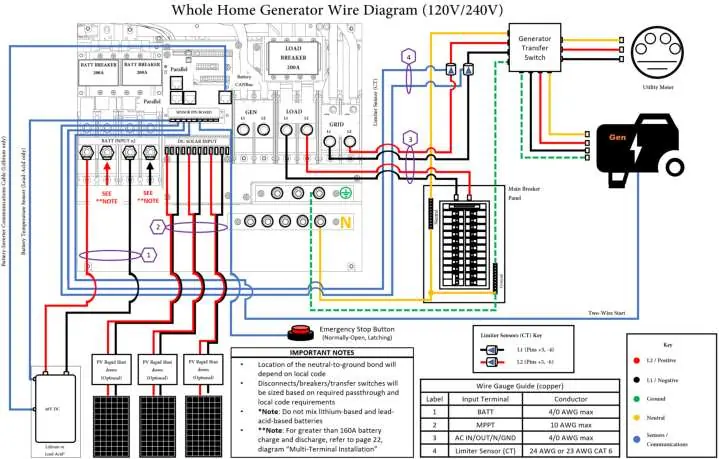

Generator-Integration

Generatoren können entweder am "GEN"- oder "GRID"-Anschluss angeschlossen werden, abhängig von der Leistung und dem Systemtyp. Beachten Sie die Konfigurationseinstellungen für "Gen Charge" oder "Grid Charge".

Inbetriebnahme und Test

Vor dem Einschalten müssen die Spannungen von Batterie, PV und Netz gemessen werden. Die Einschaltreihenfolge ist: Batterie-Trennschalter, PV-DC-Trennschalter, Netz-Trennschalter, dann den Einschaltknopf am Gerät drücken und schließlich die Last- und Generator-Trennschalter einschalten.

Benutzeroberfläche und Einstellungen

Über den Touchscreen können alle Parameter konfiguriert werden. Wichtige Menüs sind:

• Basic Setup: Grundeinstellungen wie Zeit, Datum und Parallelbetrieb.
• Battery Setup: Konfiguration der Batterietypen, Lade- und Entladeparameter.
• Limiter: Einstellungen für Grid Sell, Limited Power to Home und Peak-Shaving.
• Grid Setup: Anpassung der Netzparameter und Konformitätseinstellungen.

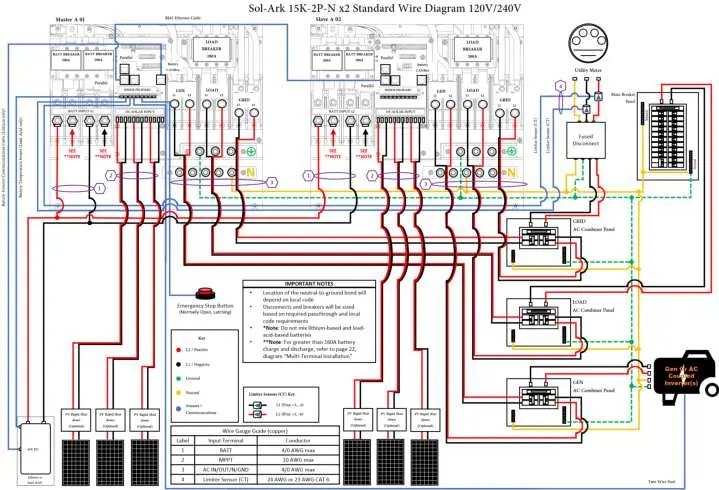

Parallelbetrieb

Für den Parallelbetrieb müssen alle Einheiten mit der gleichen Softwareversion ausgestattet sein. Jede Einheit benötigt eine eindeutige Modbus-ID. Die Kommunikation erfolgt über RJ45-Kabel in einer Daisy-Chain-Konfiguration. Alle Einheiten müssen an dieselbe Batteriebank angeschlossen sein.

Fehlerbehebung

Das Gerät zeigt Fehlercodes auf dem Display an. Häufige Probleme wie "Grid Phase Wrong" oder "DC Light not on" können durch Überprüfung der Verkabelung, Phasenfolge oder der Einstellungen im Menü behoben werden. Bei anhaltenden Problemen wenden Sie sich an den technischen Support.
