Installationsanleitung für EG4 18kPV Hybrid-Wechselrichter – Backfed Breaker Konfiguration
Erfahren Sie, wie Sie den EG4 18kPV Hybrid-Wechselrichter mit einem Backfed Breaker für die vollständige Hausabsicherung konfigurieren. Wichtige Hinweise zu CT-Platzierung und Einschränkungen bei Netzausfällen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Konfiguration des EG4 18kPV Hybrid-Wechselrichters für die vollständige Hausabsicherung (Whole Home Backup) unter Verwendung eines Backfed Breakers. S. 1
Wichtigste Schritte
- Verbinden Sie den Grid-Eingang des Wechselrichters mit dem Backfed Breaker im Hauptschaltschrank. S. 1
Probleme und Lösungen
Keine Stromversorgung bei Netzausfall
In dieser Konfiguration ist kein Backfeed ohne Netz vorhanden. Nutzen Sie ein Critical Load Panel oder die Smart Load Funktion.
S. 1Wo es im PDF steht
- Backfed Breaker Konfiguration S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung

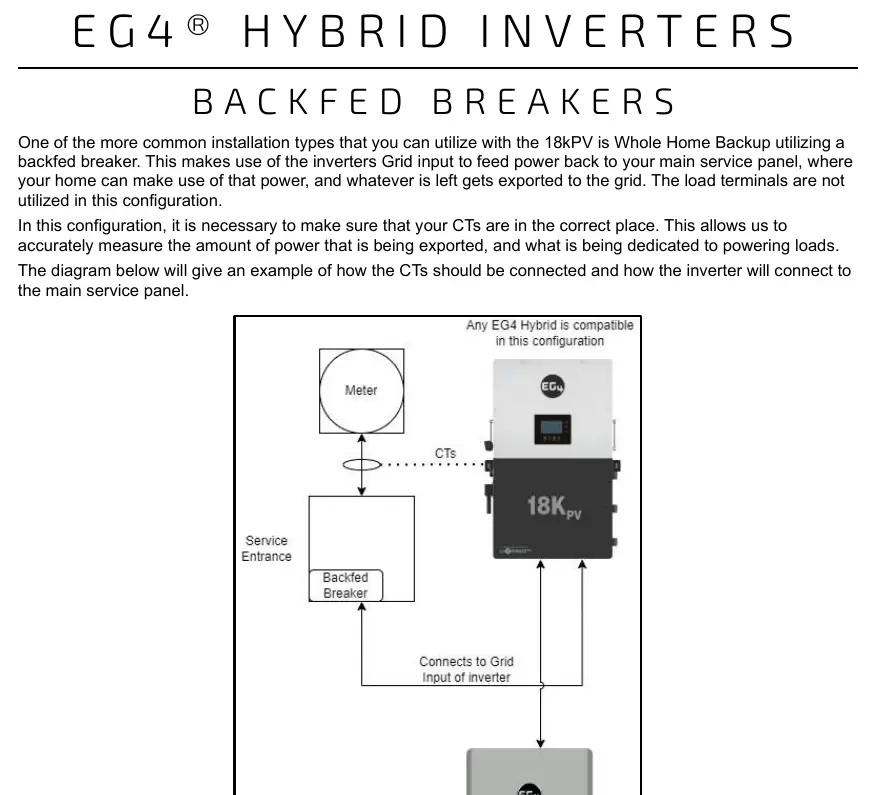

Bild zum Vergrößern anklickenWichtige Informationen zur Backfed Breaker Konfiguration
Diese Anleitung beschreibt die Installation des EG4 18kPV Hybrid-Wechselrichters in einer Konfiguration für die vollständige Hausabsicherung (Whole Home Backup) unter Verwendung eines Backfed Breakers. In dieser Konfiguration wird der Netzeingang (Grid Input) des Wechselrichters genutzt, um Strom zurück in den Hauptschaltschrank zu speisen. Überschüssige Energie wird in das öffentliche Stromnetz exportiert. Bitte beachten Sie, dass die Lastanschlüsse (Load Terminals) in dieser spezifischen Konfiguration nicht verwendet werden.
Installation und CT-Platzierung
Für eine korrekte Funktionsweise ist die Platzierung der Stromwandler (CTs) entscheidend. Die CTs müssen so installiert werden, dass sie präzise messen können, wie viel Strom exportiert wird und wie viel für die Versorgung der Lasten vorgesehen ist. Das beigefügte Diagramm veranschaulicht die korrekte Verbindung zwischen dem Stromzähler, dem Service-Eingang mit Backfed Breaker und dem Wechselrichter.
Wichtige Einschränkungen bei Netzausfällen
Es ist wichtig zu verstehen, dass bei dieser Konfiguration im Falle eines Netzausfalls keine Stromversorgung für das Haus bereitgestellt werden kann, es sei denn, Sie verwenden ein Critical Load Panel oder ein Backup-Panel, das die Smart-Load-Funktion oder die Lastanschlüsse des Wechselrichters nutzt. Der Wechselrichter verwendet die Exportfunktion, um Strom an den Backfed Breaker zu liefern, und speist nicht zurück, wenn kein Netz vorhanden ist. Gemäß UL-Standards exportieren die Hybrid-Wechselrichter bei einem Netzausfall keinen Strom.
Praktische Hilfe
Typische Probleme
Keine Stromversorgung bei Netzausfall
Dies ist systembedingt. In der Backfed-Konfiguration speist der Wechselrichter nur bei vorhandenem Netz ein. Nutzen Sie ein Critical Load Panel oder die Smart Load Funktion, um bei Netzausfall Strom zu erhalten.
Falsche Messwerte für Export oder Last
Überprüfen Sie die korrekte Platzierung der CTs (Stromwandler) gemäß dem Installationsdiagramm.
Vor der Verwendung
- Stellen Sie sicher, dass der Backfed Breaker korrekt am Hauptschaltschrank angeschlossen ist.
- Platzieren Sie die CTs an der richtigen Stelle, um den Export und die Last genau zu messen.
- Verbinden Sie den Grid-Eingang des Wechselrichters mit dem Backfed Breaker.
- Stellen Sie sicher, dass keine Lastanschlüsse (Load Terminals) verwendet werden, wenn diese Konfiguration gewählt wurde.
Abbildungen und Diagramme
- Das Diagramm zeigt die Verbindung zwischen dem Stromzähler, dem Service-Eingang (mit Backfed Breaker), den CTs und dem EG4 18kPV Wechselrichter.
Modellkompatibilität
- Jeder EG4 Hybrid-Wechselrichter ist mit dieser Konfiguration kompatibel.
