Installationsanleitung und Benutzerhandbuch für Sol-Ark 15K-2P-N Hybrid-Wechselrichter

Umfassender Leitfaden für den Sol-Ark 15K-2P-N Hybrid-Wechselrichter. Enthält Anweisungen zur physischen Installation, Verkabelung, Batterieintegration, Inbetriebnahme, Programmierung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Sol-Ark 15K-2P-N ist ein Hybrid-Wechselrichter für Wohngebäude. Die Installation erfordert die Montage an der Wand, den Anschluss von PV-Strings, Batterien, Netz und Lasten gemäß den Schaltplänen sowie die Konfiguration über das Touchscreen-Menü. S. 1, 18, 19, 24

Wichtigste Schritte

  • Physische Montage S. 18
  • Verkabelung S. 8, 9, 18
  • Inbetriebnahme S. 24

Erste Inbetriebnahme

  • Schalten Sie den Batterietrennschalter ein, dann Netzstrom, dann den Netzschalter am Gerät, dann DC-Trennschalter und schließlich die Lastschalter. S. 24

Probleme und Lösungen

F18 Fehler

AC-Überstrom. Last reduzieren oder Generator-Startstrom anpassen.

S. 53
F26 Fehler

Bus-Ungleichgewicht. Zu viel Last auf einer Phase.

S. 53

Fehlercodes

Code Bedeutung Maßnahme Seiten
F18 AC-Überstrom Last reduzieren S. 53
F26 Bus-Ungleichgewicht Last auf Phasen ausgleichen S. 53

Wartung und Reset

  • Schalten Sie den Netzschalter aus, trennen Sie AC-Netz und PV-Strom für 30 Sekunden, dann wieder einschalten. S. 50

Technische Daten

Parameter Wert Hinweis Seiten
Max PV-Eingang 19,5 kW Maximale PV-Leistung pro System S. 6
Max AC-Ausgang 15 kW Kontinuierliche AC-Leistung S. 6

Wo es im PDF steht

  • Schaltpläne S. 9, 10, 11, 12
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installations- und Betriebsanleitung für den Sol-Ark 15K-2P-N Hybrid-Wechselrichter. Es deckt die physische Installation, elektrische Verkabelung, Batterieintegration, Inbetriebnahme und Fehlerbehebung ab. Bitte lesen Sie das gesamte Dokument vor der Installation, um Schäden am Gerät oder Verletzungen zu vermeiden.

Sicherheitshinweise

  • Qualifiziertes Personal: Die Installation darf nur von qualifizierten Personen durchgeführt werden.
  • Erdung: Das System muss geerdet sein. Neutralleiter und Erdung dürfen im Stromkreis nur einmal verbunden werden.
  • PV-Eingang: PV+/PV- sind ungeerdet. Überschreiten Sie niemals 500Voc an einem MPPT-Eingang.
  • Batterie: Vertauschen Sie niemals die Polarität der Batterien.
  • Werkzeug: Verwenden Sie keine Schlagschrauber zum Festziehen der Befestigungselemente.

Physische Installation

Der Wechselrichter wiegt 61,24 kg (135 lbs). Befestigen Sie ihn sicher an der Wand. Achten Sie auf ausreichende Belüftung und schützen Sie den LCD-Bildschirm vor direkter UV-Einstrahlung. Verwenden Sie die mitgelieferte französische Leiste (French Cleat) für die Montage.

Zusätzliches Montagefoto von Seite 5
Zusätzliches Montagefoto von Seite 5
Zusätzliches Montagefoto von Seite 5
Zusätzliches Montagefoto von Seite 5
Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6

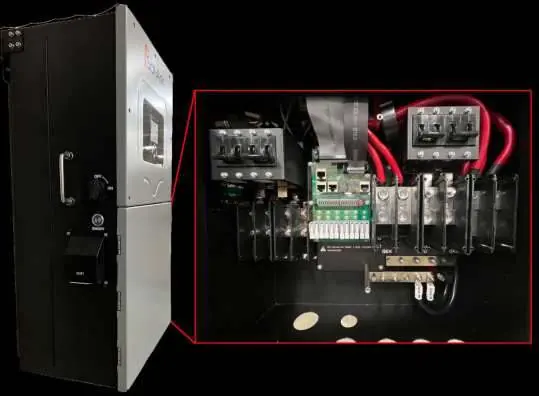

Komponenten des Wechselrichters
Komponenten des Wechselrichters

Verkabelung und Anschlüsse

Verwenden Sie für alle Kabel, die in den Benutzerbereich eintreten oder diesen verlassen, Zugentlastungen und Kabelkanäle. Alle Anschlüsse/Leistungsschalter sollten nur mit einem Leiter verbunden werden. Beachten Sie die Drehmomentwerte für die Klemmenblöcke (z.B. 7 NM für Last-, Netz- und Generator-Klemmen).

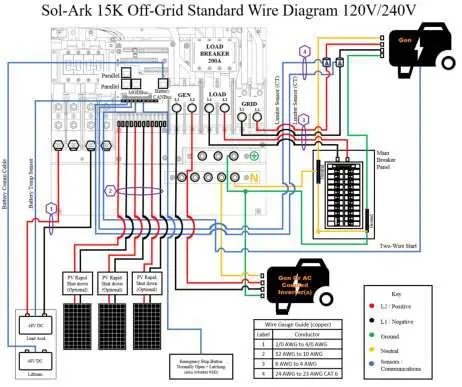

Standard-Schaltplan für Sol-Ark 15K Off-Grid
Standard-Schaltplan für Sol-Ark 15K Off-Grid

Batterieintegration

Der Sol-Ark 15K ist ein 48V-System. Verbinden Sie Batterien gemäß den Anweisungen. Installieren Sie die mitgelieferten Toroid-Kerne an den Batterieeingangskabeln. Bei Parallelsystemen müssen alle Wechselrichter an dieselbe große Batteriebank angeschlossen werden.

Anschluss von Solarmodulen

Der Wechselrichter verfügt über drei MPPT-Eingangspaare. Die maximale PV-Eingangsleistung beträgt 19,5 kW. Stellen Sie sicher, dass die PV-Spannung 500Voc nicht überschreitet. Parallele Strings pro MPPT müssen die gleiche Spannung aufweisen.

Generatorintegration

Generatoren unter 19,2 kW werden an den GEN-Anschluss angeschlossen, Generatoren über 19,2 kW an den GRID-Anschluss. Der GEN-Eingang unterstützt keine 3-Phasen-Generatoren.

Inbetriebnahme und Test

Power Cycle Sequenz:

  1. Schalten Sie den eingebauten Batterietrennschalter ein.
  2. Stellen Sie sicher, dass alle Verbindungen (Batterien, Paneele, Netz) korrekt sind.
  3. Schalten Sie die Netzstromversorgung ein.
  4. Drücken Sie den Netzschalter an der Seite des Geräts.
  5. Schalten Sie den DC-Trennschalter ein.
  6. Schalten Sie die Lastschalter ein.

Sensor-Pinbelegung
Sensor-Pinbelegung

Fehlerbehebung

Das System verfügt über ein Alarmsystem. Fehlercodes (z.B. F18 für AC-Überstrom, F26 für Bus-Ungleichgewicht) werden im Alarmmenü angezeigt. Bei Phasenproblemen (Grid Phase Wrong) überprüfen Sie die Verkabelung zwischen Netz- und Lastschalter.

Praktische Hilfe

Typische Probleme

LCD schaltet sich nicht ein

Überprüfen Sie alle Verbindungen (PV/Netz/Batterie erforderlich) und drücken Sie den Netzschalter oder die Navigationstasten.

Grid Phase Wrong Fehler

Es liegt ein Phasenproblem in der Verkabelung vor. Messen Sie L1 zu L1 und L2 zu L2 zwischen Netz- und Lastschalter; es sollten 0V AC anliegen.

Batterie wird nicht geladen

Überprüfen Sie die Ladeeinstellungen im Lademenü.

Konstanter F18 Fehler

Überprüfen Sie die AC-Ausgangsspannung. Wenn diese ~100V pro Phase beträgt, liegt ein Problem mit dem Neutralleiter vor.

Vor der Verwendung

  • Überprüfen Sie den Zustand des Pakets bei Erhalt.
  • Stellen Sie sicher, dass der LCD-Bildschirm vor direkter Sonneneinstrahlung geschützt ist.
  • Überprüfen Sie, ob alle Batterieklemmen festgezogen sind.
  • Stellen Sie sicher, dass die Erdung korrekt ausgeführt ist.
  • Überprüfen Sie die PV-Spannung (darf 500Voc nicht überschreiten).

Technische Daten in der Praxis

Max PV-Eingang
19,5 kW (± 5%) pro System.
Max AC-Ausgang
15 kW (62,5A bei 240V).
Batteriesystem
48V Systemspannung.

Abbildungen und Diagramme

  • Verwenden Sie die Schaltpläne für die korrekte Verkabelung von Netz, Last, Generator und PV-Strings.
  • Beachten Sie die spezifischen Diagramme für Parallelsysteme und AC-Kopplung.

Modellkompatibilität

  • Unterstützt 240V Generatoren.
  • Kompatibel mit TIGO Optimierern.
  • Erfordert 48V Batterien.
