Installations- und Bedienungsanleitung für Solis 4G Single Phase Wechselrichter
Detaillierte Installations- und Bedienungsanleitung für Solis 4G Single Phase Wechselrichter. Erfahren Sie alles über die sichere Montage, elektrische Anschlüsse, Inbetriebnahme, Fehlerbehebung und technische Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Solis 4G Single Phase Wechselrichter wandelt PV-Gleichstrom in netzkonformen Wechselstrom um. Die Installation erfordert eine vertikale Montage an einer Wand, den Anschluss der PV-Strings (DC) und des Stromnetzes (AC) unter Einhaltung der Sicherheitsvorschriften. S. 1, 9, 13
Wichtigste Schritte
- Montage: Vertikal an einer stabilen Wand, Einhaltung der Abstände (300mm seitlich, 500mm unten). S. 10
- Elektrischer Anschluss: PV-Seite (DC) und Netzseite (AC) gemäß Schaltplan anschließen, Polarität beachten. S. 13, 16
Erste Inbetriebnahme
- Hauptschalter (AC) einschalten, dann DC-Trennschalter einschalten. Der Wechselrichter startet nach 30-300 Sekunden. S. 23
Wo es im PDF steht
- Installation S. 9, 10, 11, 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung richtet sich an qualifiziertes Fachpersonal für die Installation und Wartung der Solis 4G Single Phase Wechselrichter. Vor der Installation müssen die örtlichen Sicherheitsvorschriften und technischen Richtlinien geprüft werden. Der Wechselrichter darf nicht in geschlossenen Räumen ohne ausreichende Belüftung oder in explosionsgefährdeten Bereichen installiert werden.

Produktübersicht

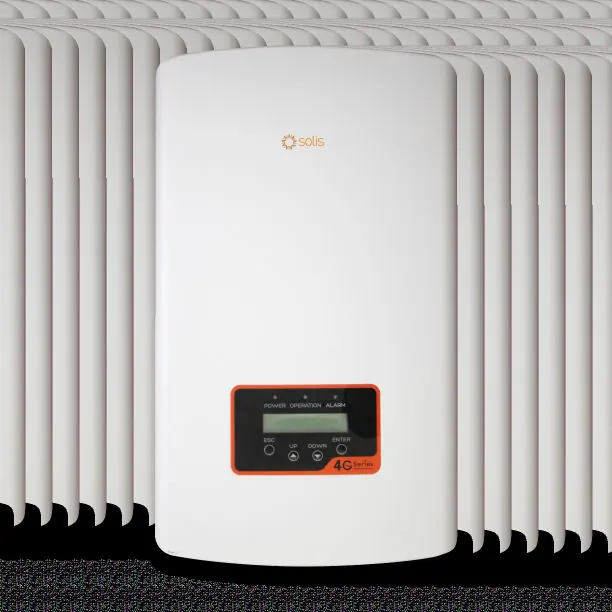

Der Wechselrichter verfügt über ein LCD-Display, vier Bedientasten (ESC, UP, DOWN, ENTER) und drei LED-Statusanzeigen (POWER, OPERATION, ALARM). An der Unterseite befinden sich die Anschlüsse für DC-Eingang, AC-Ausgang, RS485-Kommunikation sowie optionale Anschlüsse für DRM oder Meter.
Installation
Der Wechselrichter muss vertikal an einer stabilen Wand montiert werden. Es sind Mindestabstände einzuhalten: 300 mm zu den Seiten und 500 mm zum Boden. Der Montageort sollte vor direkter Sonneneinstrahlung und Regen geschützt sein, um Überhitzung und Leistungsminderung zu vermeiden.

Montageschritte
- Wandhalterung horizontal ausrichten und Löcher markieren.
- Löcher bohren und Halterung mit geeigneten Schrauben befestigen.
- Wechselrichter in die Halterung einhängen und mit den Sicherungsschrauben fixieren.
Elektrische Anschlüsse
PV-Seite (DC): Vor dem Anschluss sicherstellen, dass die PV-Spannung innerhalb der Grenzwerte liegt (max. 550V für 2.5K, 600V für 3K-6K). Polarität der DC-Stecker unbedingt beachten.

Netzseite (AC): Verwenden Sie ein Kabel mit 2,5-6 mm² Querschnitt. Die Adern müssen korrekt an L, N und Erde angeschlossen werden. Ein externer Überstromschutz (OCPD) ist gemäß Tabelle im Handbuch zu installieren.
Inbetriebnahme und Betrieb
Zur Inbetriebnahme zuerst den AC-Hauptschalter, dann den DC-Trennschalter einschalten. Der Wechselrichter startet nach 30 bis 300 Sekunden. Das LCD-Display zeigt Betriebsdaten, Fehlermeldungen und Einstellungen an. Über das Hauptmenü können Zeit, Adresse und erweiterte Einstellungen (nur für Fachpersonal) konfiguriert werden.
Fehlerbehebung
Bei Störungen zeigt das Display eine Alarmmeldung an. Häufige Fehler wie "No power" erfordern die Prüfung der Eingangsspannungen. Bei "Over grid voltage" sollte die Netzspannung geprüft werden. Bei "Reverse-GRID" oder "Reverse-DC" ist die Polarität der Anschlüsse zu kontrollieren. Vor Wartungsarbeiten den Wechselrichter ausschalten und 5 Minuten warten, bis sich die Kondensatoren entladen haben.
Praktische Hilfe
Typische Probleme
PV-Eingangsspannung und DC-Eingangsspannung prüfen. Sicherstellen, dass der DC-Trennschalter eingeschaltet ist.
Netzspannung prüfen. Gegebenenfalls Schutzgrenzwerte durch Fachpersonal anpassen lassen.
Polarität der AC- bzw. DC-Anschlüsse am Wechselrichter prüfen und korrigieren.
Sicherstellen, dass die PV-Spannung über der Startspannung liegt und die AC-Versorgung korrekt anliegt.
Vor der Verwendung
- Montageort auf Schutz vor direkter Sonneneinstrahlung und Regen prüfen.
- Tragfähigkeit der Wand für das Gewicht des Wechselrichters sicherstellen.
- PV-Eingangsspannung auf Einhaltung der Grenzwerte (550V/600V) prüfen.
- Polarität der DC-Stecker vor dem Einstecken verifizieren.
- AC-Kabelquerschnitt (2,5-6 mm²) und korrekte Belegung (L, N, Erde) prüfen.
Technische Daten in der Praxis
- Max. DC input voltage
- Maximale Eingangsspannung der PV-Module; darf nicht überschritten werden.
- MPPT voltage range
- Spannungsbereich, in dem der Wechselrichter den maximalen Ertrag erzielt.
- Ingress protection (IP65)
- Schutzgrad gegen Staub und Strahlwasser; für Außenmontage geeignet.
- Operating ambient temperature
- Zulässiger Temperaturbereich für den Betrieb (-25°C bis 60°C).
Abbildungen und Diagramme
- Abbildung 1.2: Unterseite des Wechselrichters mit Anschlüssen für DC, RS485 und AC.

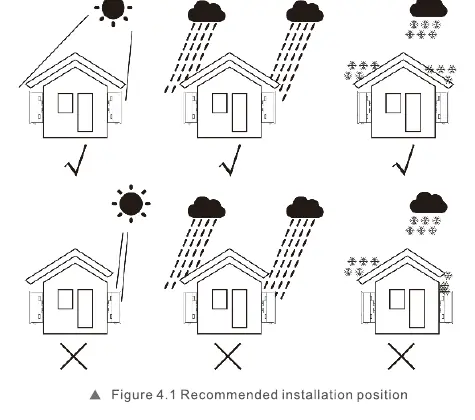

- Abbildung 4.1: Empfohlene Installationspositionen (geschützt vor Sonne und Regen).

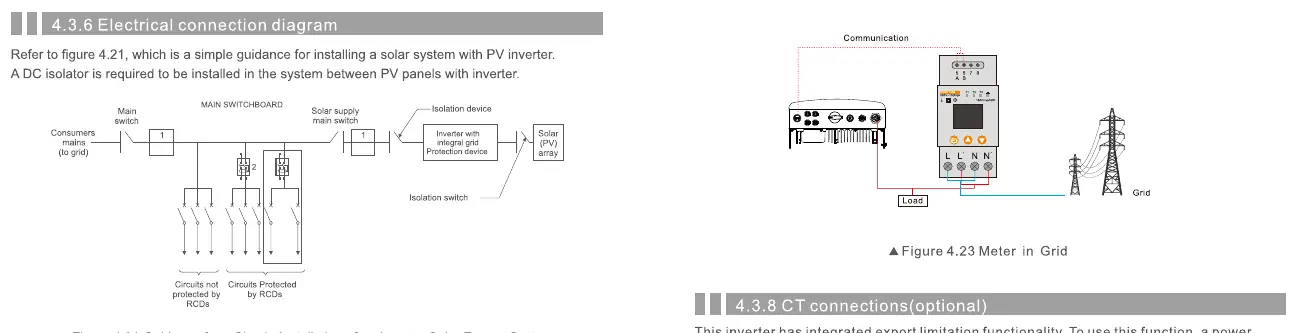

- Abbildung 4.21: Einfaches Schema einer Solaranlage mit Wechselrichter und Schutzvorrichtungen.
Modellkompatibilität
- Nur für PV-Module mit IEC 61730 Class A Zertifizierung geeignet.
- Kommunikation über Wi-Fi oder GPRS möglich.
- Logic Interface (DRM) für UK und Belgien erforderlich.
