Installationsanleitung für Sol-Ark 15K-2P-LV Hybrid-Wechselrichter

Schnellstartanleitung für die Installation und Inbetriebnahme des Sol-Ark 15K-2P-LV Hybrid-Wechselrichters. Enthält Anweisungen zur Montage, Verkabelung, Batterieintegration, WiFi-Einrichtung und Systemkonfiguration.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Sol-Ark 15K-2P-LV ist ein Hybrid-Wechselrichter. Die Installation umfasst die Montage an einer Wand, den Anschluss von PV-Strings, Batterien, Netz und Lasten, die Konfiguration der Batteriekommunikation über das LCD-Menü sowie die Einrichtung der WiFi-Überwachung via MySolArk. S. 1, 5, 8, 9

Wichtigste Schritte

  • Montage des Wechselrichters S. 5, 9
  • Verkabelung der Eingänge (PV, Batterie, Netz) S. 6, 10, 11, 12
  • Konfiguration der Batteriekommunikation S. 12, 16, 17
  • Einrichtung der WiFi-Überwachung S. 20, 21, 22

Erste Inbetriebnahme

  • Schalten Sie den DC-Schalter ein und drücken Sie den ON-Knopf. S. 11, 15

Probleme und Lösungen

Keine Batteriekommunikation

Überprüfen Sie die BMS-Verkabelung und die Einstellungen im Menü Battery Setup.

S. 12, 13, 16

Wartung und Reset

  • Software-Updates können über das Menü oder die MySolArk-App angefordert werden. S. 25

Technische Daten

Parameter Wert Hinweis Seiten
Max PV Power 19.5 kW Maximale nutzbare PV-Leistung S. 48
Max PV Voltage 500V Maximale Leerlaufspannung pro MPPT S. 48
Max AC Input/Output (GEN) 80A Kontinuierlicher Strom für GEN-Anschluss S. 45

Wo es im PDF steht

  • Installation QuickStart S. 2, 3
  • Verkabelung S. 10, 11, 12, 13
  • Batterie-Setup S. 16, 17, 38, 42
  • WiFi-Einrichtung S. 20, 21, 22, 57
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Schnellstartanleitung bietet die wesentlichen Schritte für die Installation des Sol-Ark 15K-2P-LV Hybrid-Wechselrichters. Sie ist in zwei Teile gegliedert: die grundlegenden Installationsschritte und detaillierte Informationen für fortgeschrittene Konfigurationen. Bitte beachten Sie, dass dieses Dokument das vollständige Installationshandbuch nicht ersetzt.

Lieferumfang

Komponenten im Lieferumfang
Komponenten im Lieferumfang
  • Sol-Ark 15K-2P-Wechselrichter
  • Montageleiste
  • Batterie-Toroid (2x)
  • CAT 5 Kommunikationskabel
  • 3mm Inbusschlüssel
  • Batterie-Temperatursensor
  • WiFi/Ethernet-Gateway (Dongle)
  • 300A Stromwandler (CT-Sensoren)
  • Filterringe (9x)

Standortvorbereitung

  • Abstände: 6 Zoll (ca. 15 cm) vertikaler Abstand, 2 Zoll (ca. 5 cm) seitlicher Abstand, 6 Zoll (ca. 15 cm) Abstand zu anderen Systemen.
  • Umgebung: LCD-Display vor direkter UV-Einstrahlung schützen. Betriebstemperatur: -40 °F bis 140 °F (-40 °C bis 60 °C).
  • Montage: Das Gerät wiegt 135 lbs (ca. 61 kg). Verwenden Sie geeignete Anker für Beton, Holzrahmen oder Metallrahmen.

Inverter-Verkabelung

Stellen Sie sicher, dass alle Verbindungen das korrekte Drehmoment aufweisen und die Kabelgröße den NEC-Anforderungen entspricht. Verwenden Sie keine Schlagschrauber zum Festziehen der Anschlüsse.

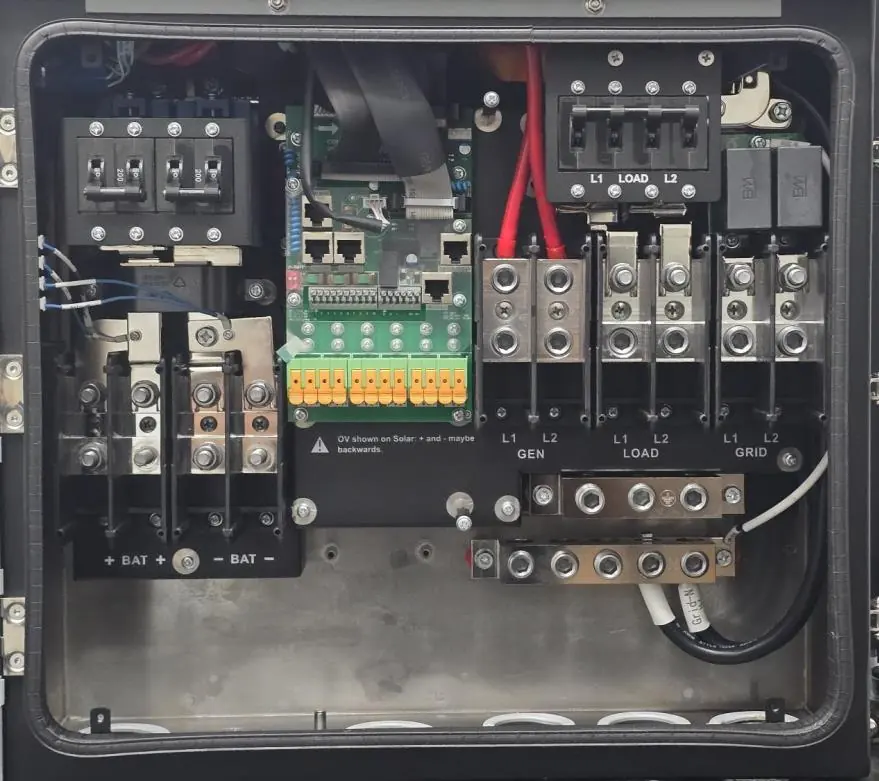

Anschlussbereich des Wechselrichters
Anschlussbereich des Wechselrichters
Batterie-Verkabelungsschema
Batterie-Verkabelungsschema

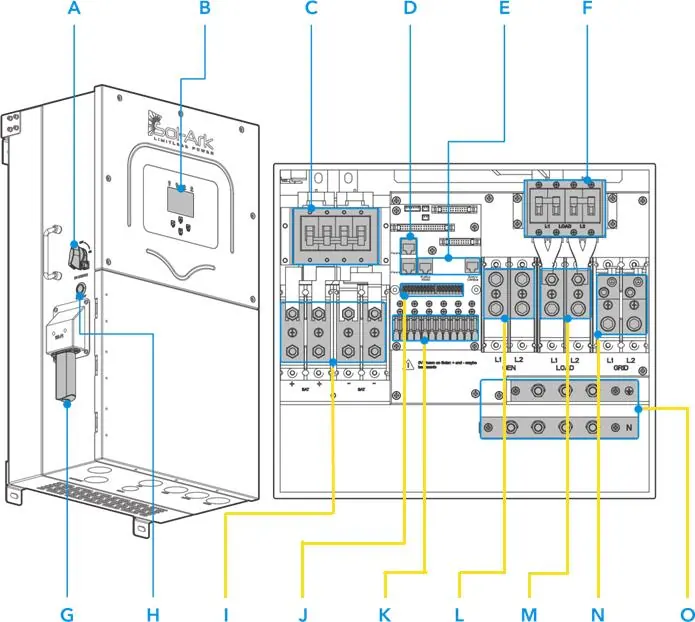

Übersicht der Komponenten
Übersicht der Komponenten
PV-Verkabelungskonfigurationen
PV-Verkabelungskonfigurationen
  • Batterie-Integration: Achten Sie strikt auf die Polarität. Verwenden Sie für geschlossene Kommunikationsschleifen den BMS-Port.
  • PV-Anschluss: Der Wechselrichter verfügt über 3 unabhängige MPPTs. Maximale PV-Spannung pro MPPT beträgt 500V.
  • CT-Sensoren: Installieren Sie diese zwischen Zähler und Netzanschluss. Achten Sie auf die korrekte Ausrichtung (Pfeil weg vom Zähler/Generator).

Batterie-Einrichtung

Gehen Sie im Menü auf Settings > Battery Setup. Konfigurieren Sie die Batteriekapazität, Lade-/Entladeströme und wählen Sie den korrekten Batterietyp (BMS Lithium Batt). Aktivieren Sie die Batteriekommunikation und überprüfen Sie die Werte unter Li-Batt Info.

WiFi-Einrichtung

  1. Verbinden Sie den Dongle mit dem DP-9 WiFi-Port.
  2. Laden Sie die MySolArk-App herunter oder besuchen Sie www.mysolark.com.
  3. Erstellen Sie ein Konto und eine Anlage (Plant).
  4. Konfigurieren Sie das WiFi-Netzwerk über die App oder die IP-Adresse 10.10.10.1.

Systemleistung und Modi

Der Wechselrichter unterstützt verschiedene Arbeitsmodi wie Grid Sell, Limited Power to Home und Limited Power to Load. Diese können im Menü System Setup > Limiter konfiguriert werden.

Praktische Hilfe

Typische Probleme

Wechselrichter startet nicht innerhalb von 3 Minuten

Überprüfen Sie die Batteriespannung an den Anschlüssen, um sicherzustellen, dass sie innerhalb des Betriebsbereichs liegt.

WiFi-Verbindung schlägt fehl

Stellen Sie sicher, dass das Netzwerk 2,4 GHz verwendet (5 GHz wird nicht unterstützt). Überprüfen Sie die LED-Statusanzeige am Dongle.

Batteriekommunikationsfehler

Überprüfen Sie die Verkabelung zum BMS-Port und stellen Sie sicher, dass die korrekte BMS-Protokoll-ID (00-09) in den Einstellungen gewählt wurde.

Falsche Strommesswerte

Überprüfen Sie die Ausrichtung der CT-Sensoren (Pfeil muss vom Netz/Generator weg zeigen) und die korrekte Phasenbelegung.

Vor der Verwendung

  • Überprüfen Sie den Lieferumfang auf Vollständigkeit.
  • Stellen Sie sicher, dass der Montageort die erforderlichen Abstände einhält.
  • Verifizieren Sie die Polarität aller Batterieanschlüsse vor dem Einschalten.
  • Prüfen Sie alle AC- und DC-Verbindungen auf festen Sitz (Drehmoment beachten).
  • Stellen Sie sicher, dass die PV-Spannung 500V nicht überschreitet.
  • Installieren Sie die MySolArk-App für die Konfiguration.

Technische Daten in der Praxis

Max Usable PV Power
19.5 kW (± 5%) - Maximale PV-Leistung, die der Wechselrichter verarbeiten kann.
Max A Charge/Discharge
275A bei Nutzung beider Batterieanschlüsse (160A max pro Anschluss).
NEMA 3R - IP65
Gehäuseschutzklasse, geeignet für Außen- und Inneninstallation.
Max Heat Dissipation
2.100W oder 7.165 BTU/Stunde - Wichtig für die Belüftung am Montageort.

Abbildungen und Diagramme

  • Die Montageanleitung zeigt die korrekte aufrechte Ausrichtung des Geräts.
  • Die Verkabelungsdiagramme zeigen die korrekte Anordnung von Batterien und PV-Strings.
  • Die CT-Sensor-Diagramme verdeutlichen die Platzierung zwischen Zähler und Last.

Modellkompatibilität

  • Nicht kompatibel mit 120V Einphasen-Generatoren.
  • Nicht kompatibel mit 120/208V 3-Phasen-Generatoren (2 von 3 Phasen).
  • WiFi-Dongle unterstützt nur 2,4 GHz Netzwerke.
