Anleitung zum LCD-Firmware-Update für EG4 18KPV Hybrid-Wechselrichter

Schritt-für-Schritt-Anleitung zum Aktualisieren der LCD-Firmware Ihres EG4 18KPV Hybrid-Wechselrichters per USB-Stick. Erfahren Sie, wie Sie den USB-Stick korrekt formatieren, die Firmware-Dateien vorbereiten und das Update erfolgreich...

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das LCD-Firmware-Update erfolgt über einen USB-Stick, der im FAT32-Format (4096 Bytes Zuordnungseinheit) vorbereitet und mit dem Ordner 'DWIN_SET' bestückt werden muss. Das Update wird durch Einstecken in den USB2-Port bei ausgeschaltetem Gerät und anschließendem Einschalten gestartet. S. 1

Wichtigste Schritte

  • USB-Stick formatieren (FAT32, 4096 Bytes, keine Schnellformatierung). S. 1
  • Ordner 'DWIN_SET' auf den USB-Stick kopieren. S. 1
  • USB-Stick in USB2-Port stecken und Gerät einschalten. S. 1

Probleme und Lösungen

Update schlägt fehl oder startet nicht

Formatierung des USB-Sticks prüfen (FAT32, 4096 Bytes, keine Schnellformatierung) und korrekten Port (USB2) verwenden.

S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Dateisystem FAT32 Erforderliches Format für den USB-Stick S. 1
Zuordnungseinheit 4096 Bytes Erforderliche Größe der Zuordnungseinheit S. 1

Wo es im PDF steht

  • LCD-Firmware-Update Anleitung S. 1
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Formatierungsoptionen für den USB-Stick Seite 1 Layout der Kommunikationsplatine mit USB2-Port Seite 1

Wichtige Informationen zum Firmware-Update

Dieses Dokument führt Sie durch den Prozess der Aktualisierung der LCD-Firmware für den EG4 18KPV Hybrid-Wechselrichter. Bitte stellen Sie sicher, dass Sie die Schritte genau befolgen, um eine erfolgreiche Installation zu gewährleisten.

Vorbereitung des USB-Sticks

Bevor Sie die Firmware aufspielen können, muss der USB-Stick korrekt vorbereitet werden:

Formatierungsoptionen für den USB-Stick
Formatierungsoptionen für den USB-Stick
  • Schließen Sie den USB-Stick an Ihren Computer an.
  • Öffnen Sie den Datei-Explorer und suchen Sie den USB-Stick.
  • Klicken Sie mit der rechten Maustaste auf das Laufwerk und wählen Sie Formatieren.
  • Stellen Sie sicher, dass die Kapazität korrekt erkannt wird (empfohlen: 2, 4, 8 oder 16 GB).
  • Wählen Sie als Dateisystem FAT32.
  • Stellen Sie die Größe der Zuordnungseinheit auf 4096 Bytes.
  • Deaktivieren Sie die Option Schnellformatierung.
  • Klicken Sie auf Starten.

Download und Vorbereitung der Firmware

  1. Laden Sie die Datei EG4-18kPV-LCD-Firmware.zip von der offiziellen Website eg4electronics.com herunter.
  2. Entpacken Sie die heruntergeladene Datei auf Ihren Desktop.
  3. Öffnen Sie den entpackten Ordner. Es sollten zwei Ordner und eine PDF-Datei enthalten sein.
  4. Kopieren Sie den Ordner DWIN_SET.
  5. Navigieren Sie im Datei-Explorer zu Ihrem USB-Stick und fügen Sie den Ordner DWIN_SET dort ein.
  6. Entfernen Sie den USB-Stick sicher vom Computer.

Installation des Updates

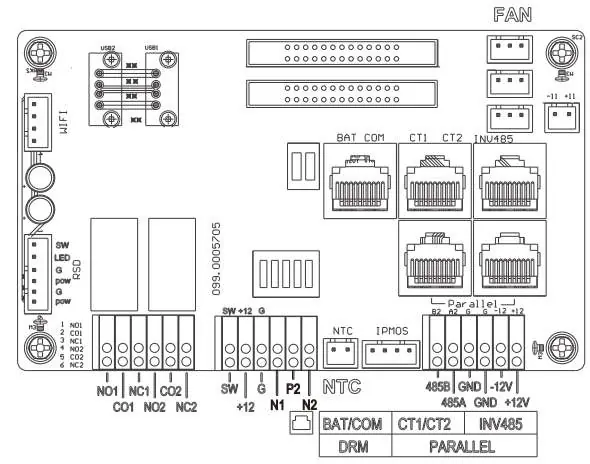

Layout der Kommunikationsplatine mit USB2-Port
Layout der Kommunikationsplatine mit USB2-Port
  1. Schalten Sie den Wechselrichter aus.
  2. Stecken Sie den USB-Stick in den USB2-Port auf der Kommunikationsplatine.
  3. Schalten Sie den Wechselrichter wieder ein. Das Update startet automatisch.
  4. Das Gerät zeigt für einige Minuten den Startbildschirm an, während das Update angewendet wird.
  5. Nach etwa 3 Minuten startet der Bildschirm neu und kehrt zum Standard-Startbildschirm zurück.
  6. Entfernen Sie den USB-Stick vom Kommunikationsboard.

Überprüfung des Updates

Um sicherzustellen, dass das Update erfolgreich war, können Sie die LCD-Versionsnummer in der unteren rechten Ecke des physischen Displays überprüfen.

Offizielle Quellen aus der Anleitung

Offizielle Quelle EG4-18kPV-LCD-Firmware.zip Offizielle Quelle eg4electronics.com

Praktische Hilfe

Typische Probleme

Das Update startet nicht automatisch.

Stellen Sie sicher, dass der USB-Stick im USB2-Port auf der Kommunikationsplatine eingesteckt ist und das Dateisystem korrekt auf FAT32 eingestellt wurde.

Der USB-Stick wird nicht erkannt oder das Update schlägt fehl.

Überprüfen Sie, ob die Option 'Schnellformatierung' beim Formatieren des USB-Sticks deaktiviert war und ob die Zuordnungseinheit auf 4096 Bytes eingestellt ist.

Vor der Verwendung

  • USB-Stick mit 2, 4, 8 oder 16 GB Kapazität
  • Computer mit Internetzugang zum Herunterladen der Firmware
  • Firmware-Datei 'EG4-18kPV-LCD-Firmware.zip' heruntergeladen und entpackt
  • USB-Stick auf FAT32 mit 4096 Bytes Zuordnungseinheit formatiert

Technische Daten in der Praxis

Zuordnungseinheit
Muss auf 4096 Bytes eingestellt werden.

Abbildungen und Diagramme

  • Der USB2-Port befindet sich auf der Kommunikationsplatine des Wechselrichters.
  • Die Kommunikationsplatine enthält verschiedene Anschlüsse wie BAT COM, CT1, CT2, INV485 und den USB2-Port.
