Kurzanleitung für Huawei SUN2000-(196KTL-H3, 200KTL-H3, 215KTL-H3) Solar-Wechselrichter
Diese Kurzanleitung enthält wichtige Informationen zur Installation, Verkabelung, Inbetriebnahme und Fehlerbehebung der Huawei SUN2000-(196KTL-H3, 200KTL-H3, 215KTL-H3) Solar-Wechselrichter.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Installation umfasst die Montage der Halterung, den Anschluss von PE-, AC-, DC- und Kommunikationskabeln sowie die Inbetriebnahme über die SUN2000 App. S. 4, 5, 6, 13
Wichtigste Schritte
- Montage der Halterung und des Wechselrichters S. 5, 6
- Anschluss der AC- und DC-Kabel S. 11, 12, 13, 14
Erste Inbetriebnahme
- AC-Schalter ein -> DC-Schalter 1 ein -> LED1 prüfen -> DC-Schalter 2 & 3 ein. S. 18
Probleme und Lösungen
DC-Schalter schaltet ab
Fehler in App prüfen, beheben, RESET drücken, Schalter einschalten.
S. 3, 22Wartung und Reset
- RESET-Tasten drücken, um DC-Schalter nach Schutzabschaltung wieder zu aktivieren. S. 3, 22
Wo es im PDF steht
- Produktübersicht S. 2, 3
- Installation S. 4, 5, 6
- Verkabelung S. 7, 8, 9, 10
- Inbetriebnahme S. 18, 19, 20
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Kurzanleitung richtet sich an qualifizierte Elektrofachkräfte. Vor der Installation müssen die Sicherheitsvorkehrungen gelesen werden. Verwenden Sie isolierte Werkzeuge und tragen Sie persönliche Schutzausrüstung (PSA). Huawei haftet nicht für Schäden, die durch Nichtbeachtung der Installations- und Betriebsvorschriften entstehen.
Produktübersicht

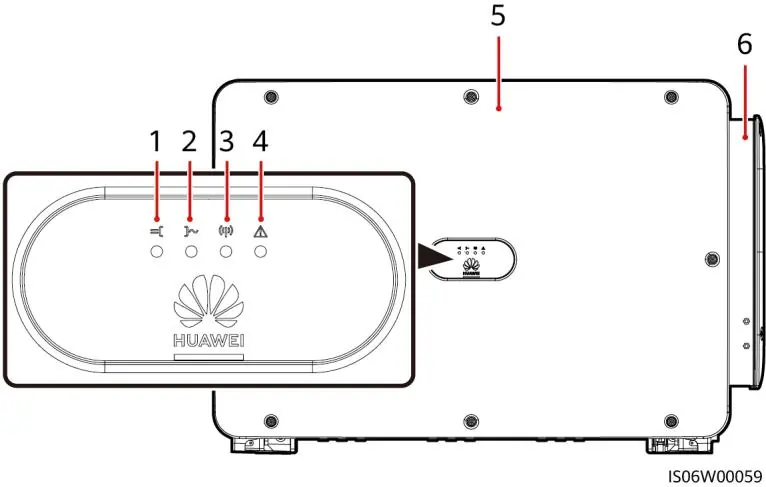

Der Wechselrichter verfügt über PV-Anschlussanzeigen, Netzanschlussanzeigen, Kommunikationsanzeigen und Alarm-/Wartungsanzeigen. Die Anschlüsse umfassen DC-Eingangsklemmen, AC-Ausgangskabelöffnungen, USB-Port und Kommunikationsport.
Installation
Installationsanforderungen
Stellen Sie sicher, dass der Boden bei Installation in vegetationsreichen Gebieten befestigt ist (z. B. mit Zement oder Kies). Achten Sie auf den Installationswinkel und halten Sie die erforderlichen Abstände ein (mindestens 600 mm seitlich, 200 mm oben).
Montage

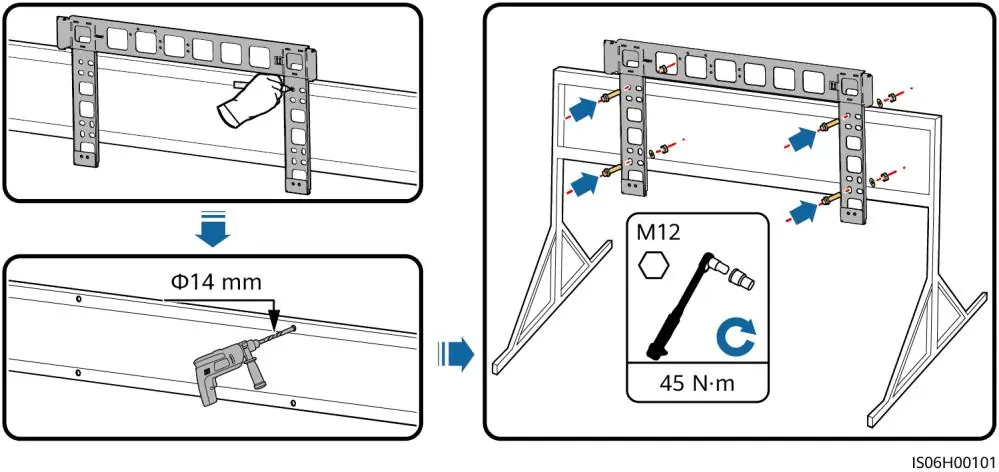

Installieren Sie die Montagehalterung. Verwenden Sie die mitgelieferten M12x40-Schrauben. Der Wechselrichter wird auf die Halterung gesetzt und gesichert.

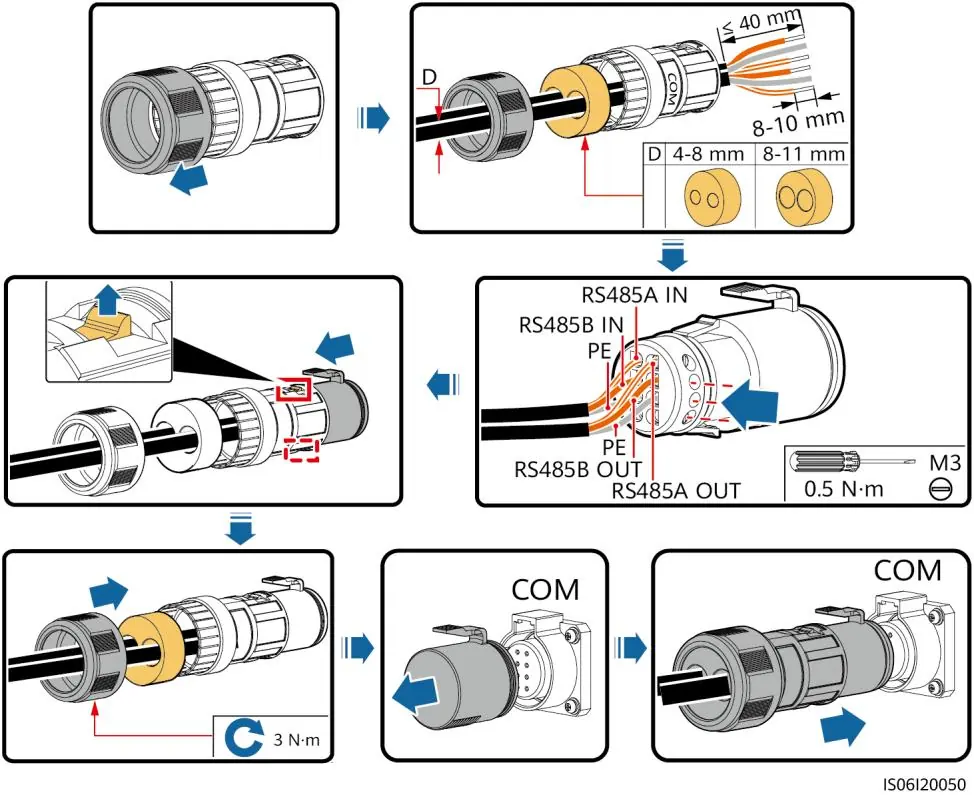

Kabelinstallation
PE-Kabel
Verbinden Sie das PE-Kabel mit einem nahegelegenen PE-Punkt. Es wird empfohlen, nach dem Anschluss Silik nach dem Anschluss Silikagel oder Farbe aufzutragen, um die Korrosionsbeständigkeit zu erhöhen.
AC-Ausgangskabel

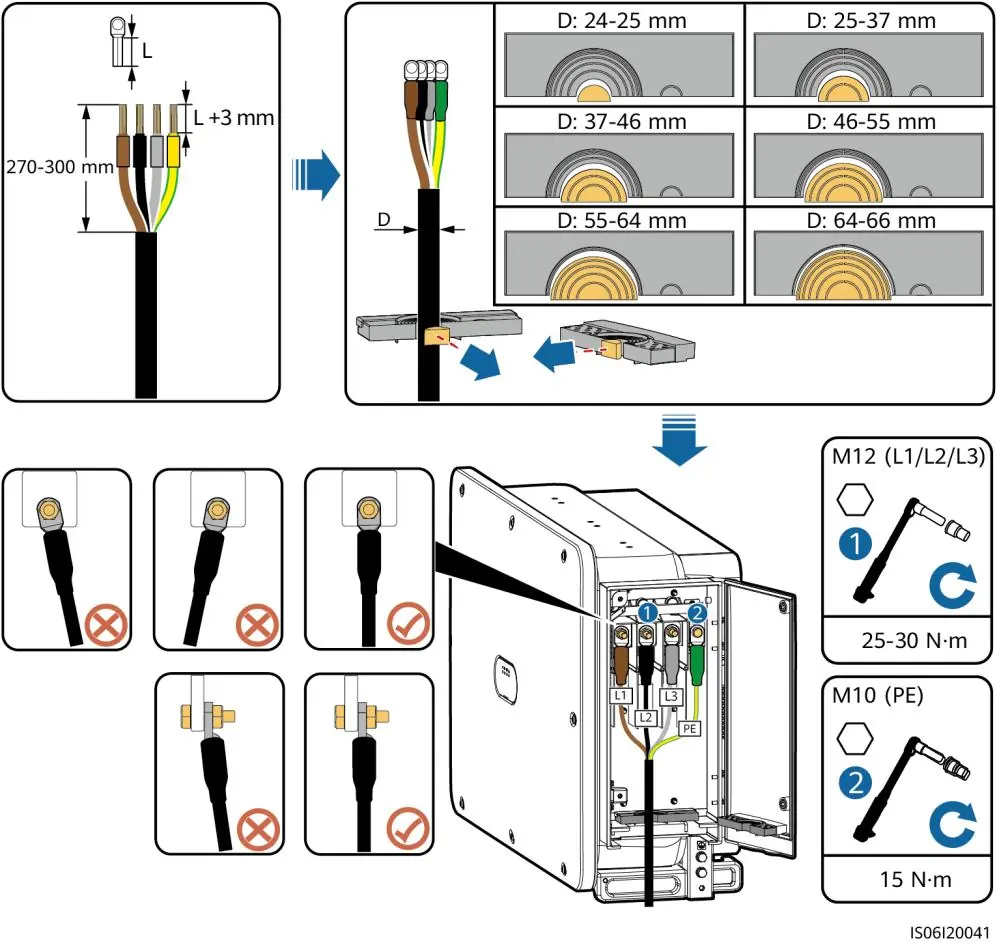

Wählen Sie die Kabel gemäß den Spezifikationen (Kupfer oder Aluminium). Entfernen Sie die entsprechenden Gummiringe im Crimpmodul passend zum Kabeldurchmesser. Achten Sie auf feste Verbindungen und das korrekte Anzugsdrehmoment.
DC-Eingangskabel
Verwenden Sie MC4 EVO2 PV-Steckverbinder. Stellen Sie sicher, dass die Polarität korrekt ist, bevor Sie die Kabel anschließen. Messen Sie die Spannung mit einem Multimeter.
Inbetriebnahme
Schalten Sie zuerst den AC-Schalter zwischen Wechselrichter und Stromnetz ein. Schalten Sie dann DC-Schalter 1 ein. Wenn LED1 dauerhaft grün leuchtet, schalten Sie DC-Schalter 2 und 3 ein.
Fehlerbehebung
Wenn DC-Schalter automatisch aufgrund eines Fehlers ausschalten, prüfen Sie den Fehlertyp in der App. Nach Behebung des Fehlers drücken Sie die RESET-Tasten und schalten die Schalter wieder ein.
Praktische Hilfe
Typische Probleme
DC-Schalter schaltet automatisch ab
Fehlertyp in der App prüfen, Fehler beheben, RESET-Taste drücken und Schalter wieder einschalten.
LED1 leuchtet nicht nach dem Einschalten
DC-Schalter 1 ausschalten und prüfen, ob die Eingangskabel korrekt angeschlossen sind.
Vor der Verwendung
- AC-Schalter ist ausgeschaltet
- DC-Schalter sind ausgeschaltet
- Isolierte Werkzeuge bereitgelegt
- Persönliche Schutzausrüstung (PSA) getragen
- Boden bei Installation im Freien befestigt
Abbildungen und Diagramme
- Die Abbildungen zeigen die korrekte Kabelvorbereitung, das Crimpen der Anschlüsse und die Montage des Wechselrichters an der Halterung.
- Die LED-Anzeigen geben Auskunft über den Status von PV, Netz, Kommunikation und Alarmen.
Modellkompatibilität
- Nur für qualifizierte Elektrofachkräfte.
- Nicht für die Verwendung mit Y-Abzweigverbindern bei den genannten Modellen.
