Bedienungsanleitung für Honeywell T8190A/191108AJ Thermostat

Erfahren Sie, wie Sie Ihren Honeywell T8190A/191108AJ Thermostat programmieren, die Temperatur einstellen, Batterien wechseln und Fehler beheben. Vollständiger Leitfaden zur Bedienung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Honeywell T8190A/191108AJ ist ein programmierbarer Thermostat. Die Programmierung erfolgt über Stifte auf einem 24-Stunden-Zifferblatt. Rote Stifte steuern die Komforttemperatur, blaue Stifte die Energiespartemperatur. S. 4, 10

Wichtigste Schritte

  • Programmierung ändern S. 10, 11
  • Batterien wechseln S. 8

Erste Inbetriebnahme

  • Uhrzeit einstellen S. 9

Probleme und Lösungen

Keine Heizung

Systemschalter auf HEAT prüfen, Sicherung kontrollieren, Pilotflamme prüfen.

S. 14

Wartung und Reset

  • Wärmeantizipator einstellen S. 22

Technische Daten

Parameter Wert Hinweis Seiten
Batterien 2x AAA Alkaline Backup-Stromversorgung für den Timer S. 8

Wo es im PDF steht

  • Funktionen S. 4, 5
  • Programmierung S. 10, 11, 12
  • Fehlerbehebung S. 14, 15, 16, 17
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Thermostat-Funktionen Seite 4 Einstellung der Temperaturhebel Seite 7 Einlegen der Batterien Seite 8 Programmierkomponenten Seite 10 Einstellung des Wärmeantizipators Seite 22 Thermometer-Kalibrierung Seite 23

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Bedienung, Programmierung und Wartung des Honeywell T8190A/191108AJ Thermostats. Es ist für Benutzer gedacht, die ihr Heiz- oder Kühlsystem effizient steuern möchten. Bitte beachten Sie, dass dieses Gerät Quecksilber in einem versiegelten Röhrchen enthalten kann und bei der Entsorgung lokale Vorschriften zu beachten sind.

Funktionen des Thermostats

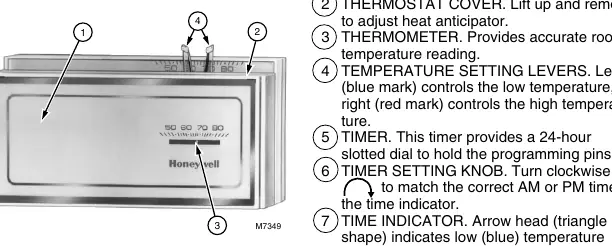

Übersicht der Thermostat-Funktionen
Übersicht der Thermostat-Funktionen
  • Flip-up Abdeckung: Zum Zugriff auf die Uhrzeiteinstellung und Programmierfunktionen.
  • Temperatur-Einstellhebel: Roter Hebel für hohe Temperaturen, blauer Hebel für niedrige Temperaturen.
  • 24-Stunden-Timer: Ermöglicht die automatische Steuerung der Temperatur über den Tag hinweg mittels Programmstiften.
  • Thermometer: Zeigt die aktuelle Raumtemperatur an.

Temperatureinstellung

Die Temperatureinstellung erfolgt über die Hebel an der Oberseite des Geräts:

Einstellung der Temperaturhebel
Einstellung der Temperaturhebel
  • Heizen: Stellen Sie den blauen Hebel auf die gewünschte Energiespartemperatur (z. B. Nacht) und den roten Hebel auf die Komforttemperatur.
  • Kühlen: Stellen Sie den blauen Hebel auf die Komforttemperatur und den roten Hebel auf die Energiespartemperatur.
  • Manuelle Übersteuerung: Sie können das Zeitprogramm übersteuern, indem Sie beide Hebel auf denselben Temperaturwert stellen.

Programmierung

Der Thermostat kann so programmiert werden, dass er die Temperatur automatisch anpasst:

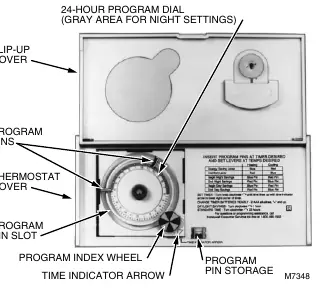

Programmierkomponenten
Programmierkomponenten
  • Programmstifte: Rote Stifte starten die Hochtemperaturphase (Komfort), blaue Stifte starten die Niedrigtemperaturphase (Energiesparen).
  • Einstellung: Setzen Sie die Stifte in die Schlitze des 24-Stunden-Programmierrads ein. Es wird empfohlen, mindestens fünf Stunden für jede Energiesparphase einzuplanen.
  • Änderung: Zum Einsetzen drücken Sie den Stift gerade in den Schlitz. Zum Entfernen ziehen Sie ihn gerade heraus. Ändern Sie keine Stifte, während sie mit dem Programmierrad in Eingriff stehen.

Batteriewechsel

Der Timer benötigt zwei AAA-Alkaline-Batterien als Backup-Stromversorgung. Ersetzen Sie diese einmal jährlich oder wenn der Timer nicht mehr läuft. Legen Sie die Batterien mit dem Pluspol nach oben ein.

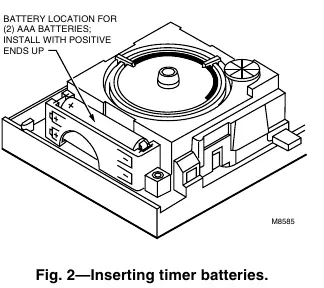

Einlegen der Batterien
Einlegen der Batterien

Einstellung der Subbase-Schalter

Falls eine Subbase vorhanden ist, steuern die Schalter den Betrieb:

  • Systemschalter: HEAT (Heizen), COOL (Kühlen), OFF (Aus), ON (Dauerbetrieb bei Kühlung/Heizung).
  • Lüfterschalter: ON (Dauerbetrieb) oder AUTO (Betrieb mit Heiz-/Kühlsystem).

Wartung und Kalibrierung

Einstellung des Wärmeantizipators
Einstellung des Wärmeantizipators
Thermometer-Kalibrierung
Thermometer-Kalibrierung
  • Wärmeantizipator: Kann angepasst werden, wenn das System zu schnell oder zu langsam taktet.
  • Thermometer-Kalibrierung: Falls die Anzeige nicht mit der tatsächlichen Temperatur übereinstimmt, kann dies mit einem kleinen Schraubendreher im Thermometer-Schlitz korrigiert werden.

Herstellerinformationen

Honeywell International Inc.

Markenprofil
Herstellerwebsite https://www.honeywell.com Support https://www.honeywell.com/us/en/support

Praktische Hilfe

Typische Probleme

Keine Heizung

Systemschalter auf HEAT prüfen, Sicherung oder Leistungsschalter kontrollieren, Pilotflamme prüfen, Thermostatanschlüsse festziehen.

Keine Kühlung

Systemschalter auf COOL prüfen, Sicherung oder Leistungsschalter kontrollieren, Außenschalter prüfen.

Timer verliert Zeit

Stromversorgung prüfen, Batterien ersetzen, sicherstellen, dass Programmstifte nicht klemmen.

Vor der Verwendung

  • Batterien (2x AAA) einlegen
  • Uhrzeit am Timer korrekt einstellen
  • Heiz- oder Kühlprogramm mit Stiften festlegen
  • Subbase-Schalter in die gewünschte Position bringen

Technische Daten in der Praxis

Blaue Stifte
Starten die Niedrigtemperaturphase (Energiesparen).
AAA Batterien
Backup-Stromversorgung für den Timer bei Stromausfall.

Abbildungen und Diagramme

  • Fig. 1: Einstellung der Temperaturhebel
  • Fig. 2: Einlegen der Batterien
  • Fig. 4: Programmierung mit Stiften
  • Fig. 6: Einstellung des Wärmeantizipators
  • Fig. 7: Kalibrierung des Thermometers

Modellkompatibilität

  • Nur für Heiz- oder Kühlsysteme geeignet.
  • Subbase ist optional und separat erhältlich.
