Benutzerhandbuch für Honeywell Voyager 1450g/1452g/1450g2DHR Area-Imaging-Scanner

Wichtige Informationen aus der Anleitung

Dieses Benutzerhandbuch enthält Installations- und Programmieranweisungen für die kabelgebundenen Area-Imaging-Scanner der Serie Voyager 1450g sowie die kabellosen Scanner der Serie Voyager 1452g. Bitte beachten Sie, dass PDF- und 2D-Barcodes nur von den Modellen 145Xg2D gelesen werden können. Die Scanner sind werkseitig für die gängigsten Terminal- und Kommunikationseinstellungen programmiert; Änderungen können durch Scannen der entsprechenden Barcodes in diesem Handbuch vorgenommen werden.

Installation und Anschluss

Der Scanner kann über verschiedene Schnittstellen angeschlossen werden:

• USB: Anschluss an den USB-Port eines Computers.
• Keyboard Wedge: Anschluss zwischen Tastatur und PC.
• RS232 Serial Port: Anschluss an die serielle Schnittstelle.
• RS485: Anschluss für IBM POS-Terminals.

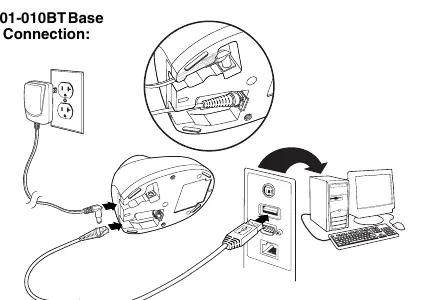

Stellen Sie bei der Verwendung der CCB01-010BT Basis sicher, dass die Kabel in den Kabelführungen an der Unterseite gesichert sind und die Basis flach aufliegt.

Programmierung der Schnittstelle

Die Programmierung erfolgt durch Scannen von Barcodes. Plug-and-Play-Codes ermöglichen eine sofortige Einrichtung für gängige Schnittstellen. Weitere Einstellungen wie Tastaturlayout, Baudrate, Parität und Datenformat können ebenfalls über Barcodes angepasst werden.

Kabelloser Betrieb

Für die kabellosen Modelle (Voyager 1452g) umfasst der Betrieb:

• Verbindung: Kopplung des Scanners mit der Basis oder einem Access Point.
• Akku: Laden des Akkus in der Basis. Verwenden Sie nur Honeywell Li-Ionen-Akkus (Modell BAT-SCN01).
• Batch Mode: Speichern von Barcode-Daten, wenn der Scanner außerhalb der Reichweite ist.
• Paging: Auffinden des Scanners durch Drücken der Page-Taste an der Basis.

Wartung und Fehlerbehebung

Reinigen Sie das Scannerfenster bei Bedarf mit einem weichen Tuch und Wasser oder einer milden Reinigungslösung. Tauchen Sie den Scanner nicht in Wasser. Bei Problemen überprüfen Sie die Kabelverbindungen, die Stromversorgung und ob die Symbologie im Scanner aktiviert ist. Die LED-Sequenzen an Scanner und Basis geben Aufschluss über den Status (z. B. erfolgreiche Verbindung, Fehler, niedriger Akkustand).

Technische Daten

Die Spezifikationen für die Modelle 1450g, 1450g2DHR und 1452g umfassen Details zu Abmessungen, elektrischen Anforderungen, Umgebungsbedingungen (Temperatur, Feuchtigkeit, IP-Schutzart) und Scan-Leistung (Pitch, Skew, Tiefenschärfe).
