Elektronik / RFID- und Barcodescanner
Zubehör für Honeywell Voyager 1470G und 1472G Barcodescanner
Entdecken Sie das kompatible Zubehör für die Barcodescanner Honeywell Voyager 1470G und 1472G, einschließlich Akkus, Ladestationen, Netzteile, Kabel und Halterungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zum Zubehör
Dieses Dokument dient als Zubehörleitfaden für die Barcodescanner der Serie Honeywell Voyager 1470G und 1472G. Es bietet eine Übersicht über verfügbare Komponenten wie Akkus, Ladestationen, Kommunikationsbasen, Netzteile, Kabel und Halterungen, die für den Betrieb und die Installation erforderlich sind.

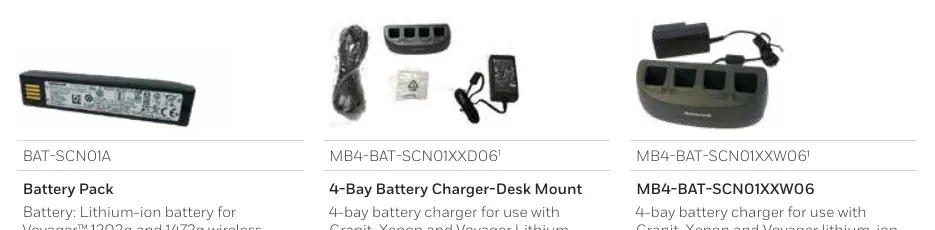

Akkus und Ladestationen
Für die kabellosen Modelle sind spezifische Akkus und Lademöglichkeiten verfügbar:
- BAT-SCN01A: Lithium-Ionen-Akku für Voyager 1202g und 1472g Wireless-Scanner.
- 4-Bay Battery Charger (MB4-BAT-SCN01XXD06 / MB4-BAT-SCN01XXW06): Ladestation für 4 Akkus, kompatibel mit Granit, Xenon und Voyager Lithium-Ionen-Akkus. Erhältlich als Desktop- oder Wandmontage-Version.
Access Points und Kommunikationsbasen
Zur Datenübertragung und zum Laden stehen verschiedene Basen zur Verfügung:
- Bluetooth Access Points (AP-100BT-07N / AP-010BT-07N): Verfügbar als Class 1 (bis 100m Reichweite) oder Class 2 (bis 10m Reichweite). Unterstützen RS232, USB, KBW und IBM Schnittstellen.
- Voyager Charge and Communication Base (CCB01-010BT-V1N): Kombinierte Lade- und Kommunikationsbasis mit Bluetooth-Unterstützung (typisch 10m).
- Charge Only Base (COB01): Basis zum reinen Laden eines Scanners.
Netzteile
Es sind verschiedene Netzteile für unterschiedliche Regionen verfügbar (NA, EU, AU, CN, IN, UK). Alle Netzteile liefern 5.2V DC bei 1.0A und unterstützen Eingangsspannungen von 90-255V AC bei 50-60Hz.
Kabel
Das Sortiment umfasst eine Vielzahl von Kabeln für unterschiedliche Schnittstellen:
- RS232: Verschiedene Längen (3m, 5m), gewickelt, mit 5V externer Stromversorgung.
- USB: Verschiedene Längen (1.5m bis 5m), gerade oder gewickelt, mit oder ohne Ferritkern, Typ A oder Typ C.
- KBW (Keyboard Wedge): PS2-Anschluss, 3m, gewickelt.
Ständer und Halterungen
- STND-15F03-009-6: Voyager XP 1470g Ständer, 15cm Höhe, flexibler Stab, gewichteter Sockel.
- STND-15R00-009-6: Voyager XP 1470g Ständer (starr), 6 Zoll Höhe.
- HOLDER-009-U: Voyager Halterung für Schreibtisch oder Wandmontage.
Herstellerinformationen
Honeywell International Inc.
Praktische Hilfe
Typische Probleme
Scanner lädt nicht in der Basis
Stellen Sie sicher, dass die Charge Only Base (COB01) mit einem separat erworbenen Netzteil verbunden ist.
Falscher Netzstecker
Wählen Sie das für Ihre Region passende Netzteil (NA, EU, AU, CN, IN, UK) aus der Liste der verfügbaren 5.2V Netzteile.
Verbindungsprobleme bei Bluetooth
Prüfen Sie, ob Sie den richtigen Access Point (Class 1 für 100m oder Class 2 für 10m) verwenden.
Vor der Verwendung
- Identifizieren Sie den benötigten Schnittstellentyp (USB, RS232, KBW).
- Prüfen Sie, ob für Ihre Region ein spezifisches Netzteil erforderlich ist.
- Stellen Sie sicher, dass der Akku (BAT-SCN01A) für Ihr Modell (1202g/1472g) geeignet ist.
- Überprüfen Sie, ob Kabel separat erworben werden müssen (z.B. bei Access Points).
Technische Daten in der Praxis
- Class 1 Bluetooth
- Unterstützt eine Reichweite von bis zu 100m.
- Class 2 Bluetooth
- Unterstützt eine Reichweite von bis zu 10m.
Abbildungen und Diagramme
- Die Abbildungen zeigen die korrekte Verkabelung der Netzteile mit den Kommunikationsbasen und dem Host-System.
Modellkompatibilität
- Akkus BAT-SCN01A sind für Voyager 1202g und 1472g geeignet.
- Halterungen sind für Voyager 1250g und 1470g ausgelegt.
- 4-Bay Ladestationen sind kompatibel mit Granit, Xenon und Voyager Akkus.
