Installationsanleitung für Honeywell 1701M5000HL Flammenmelder
Schnelle Installationsanleitung für Honeywell 1701M5000HL Flammenmelder. Wichtige Sicherheitshinweise, elektrische Daten und Montageschritte für den Einsatz in explosionsgefährdeten Bereichen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist eine Installationsanleitung für Honeywell Flammenmelder der Serie 1701M5000HL. Sie beschreibt die sichere Montage, elektrische Anschlüsse und Konfigurationsschritte für den Einsatz in explosionsgefährdeten Bereichen. S. 1, 2
Wichtigste Schritte
- Montage des Detektors S. 2
- Elektrischer Anschluss S. 2
Erste Inbetriebnahme
- Vor der Inbetriebnahme sicherstellen, dass die Stromversorgung unterbrochen ist und keine explosiven Gase vorhanden sind. S. 1, 2
Wartung und Reset
- Keine vom Benutzer wartbaren Teile im Inneren des Elektronikmoduls; bei Defekt ist ein Modulaustausch erforderlich. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| FS10 | 12 VDC, 60 mA | Elektrische Nennwerte | S. 2 |
| FS20X/FS24X | Max 32 VDC, 150 mA | Elektrische Nennwerte | S. 2 |
Wo es im PDF steht
- Sicherheitshinweise S. 1
- Installation und elektrische Daten S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Kurzanleitung für die Installation von Honeywell Flammenmeldern und zugehörigen Testlampen in explosionsgefährdeten Bereichen. Die Geräte sind werkseitig kalibriert und für den Einsatz in rauen Umgebungen konzipiert. Es ist zwingend erforderlich, die lokalen Vorschriften (z. B. NFPA 72) zu beachten und die Installation nur durch geschultes Personal durchführen zu lassen.
Sicherheitshinweise
Explosionsschutz: Stellen Sie sicher, dass die Stromversorgung unterbrochen ist und keine gefährlichen Gase oder Stäube vorhanden sind, bevor Sie das Gerät installieren oder öffnen. Verwenden Sie nur zugelassene Verschraubungen (M25 oder 3/4 Zoll NPT).
Elektrostatische Gefahr: Nicht mit einem trockenen Tuch abreiben.
Betriebshinweise: Vermeiden Sie direkte Sonneneinstrahlung auf das Fenster des Flammenmelders. Verwenden Sie den mitgelieferten Sonnenschutz und richten Sie den Melder nach Möglichkeit um mindestens 40 Grad nach unten aus. Vermeiden Sie die Nähe zu schnell modulierenden Lichtquellen (z. B. rotierende Blätter, Bäume im Wind), da dies die Leistung beeinträchtigen kann.
Installation des Flammenmelders
- Montieren Sie den Melder sicher mit mindestens 1/4-20 oder M6 Befestigungselementen.
- Lösen Sie die Stellschraube an der Abdeckung, ohne sie vollständig zu entfernen.
- Lösen Sie die drei Philips-Schrauben und entfernen Sie das elektro-optische Detektormodul. Bewahren Sie es an einem sicheren Ort auf.
- Schließen Sie die Kabelverschraubung oder das Rohr an die Gehäuseöffnungen an. Schließen Sie die Kabel (mindestens 85 Grad Celsius temperaturbeständig) gemäß dem Schaltplan auf der Abdeckung des Detektormoduls an.
- Stellen Sie sicher, dass das Gehäuse ordnungsgemäß geerdet ist. Verwenden Sie abgeschirmte Kabel für alle Kommunikationsverbindungen und erden Sie den Schirm an einem Ende.
- Konfigurieren Sie das Gerät gemäß dem Benutzerhandbuch und dem Leistungsanhang.
- Setzen Sie das Detektormodul wieder ein und sichern Sie es mit den Philips-Schrauben.
- Installieren Sie die Abdeckung, stellen Sie sicher, dass der O-Ring komprimiert ist, und ziehen Sie die Kappen-Stellschraube fest.
- Führen Sie eine grobe Ausrichtung des Sichtfeldes (FoV) durch.
- Ziehen Sie alle Schrauben fest, sobald das Produkt konfiguriert und getestet wurde.
Elektrische Daten
- Testlampen (batteriebetrieben): 12 VDC, 600 mA
- FS10: 12 VDC, 60 mA
- FS10-R-A: Max 29 VDC, 120 mA; Relais 24 VDC, 1 A
- FS20X und FS24X Serie: Max 32 VDC, 150 mA; Relais 24 VDC, 1 A
- FS20XP und FS24XP: 18 - 32 VDC, 500 mA max; Relais 24 VDC/AC, 2 A maximal
Herstellerinformationen
Honeywell International Inc.
Praktische Hilfe
Typische Probleme
Explosionsgefahr
Gerät niemals in explosionsgefährdeter Atmosphäre öffnen. Stromversorgung vor Wartungsarbeiten trennen.
Beeinträchtigte Erkennungsleistung
Direkte Sonneneinstrahlung vermeiden, Sonnenschutz verwenden, Melder um mindestens 40 Grad nach unten neigen.
Beschädigung der Sensoren
Berühren Sie niemals das Sensor-Array am Detektormodul.
Vor der Verwendung
- Stromversorgung ausschalten
- Prüfen, ob gefährliche Gase oder Stäube vorhanden sind
- Geeignete Kabel (mind. 85 Grad Celsius) bereithalten
- Abgeschirmte Kabel für Kommunikation verwenden
- Gehäuse gemäß lokalen Vorschriften erden
- O-Ring auf korrekten Sitz prüfen
Technische Daten in der Praxis
- FoV (Field of View)
- Sichtfeld des Melders; sollte durch Ausrichtung auf den zu überwachenden Bereich optimiert werden.
Abbildungen und Diagramme

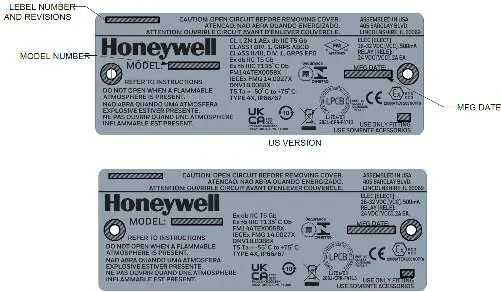

- Die Anleitung enthält ein Typenschild-Diagramm zur Identifizierung der Modellnummer und Zulassungen.
- Das Gehäuse verfügt über 3/4 Zoll NPT oder M25 Öffnungen für die Verkabelung.
Modellkompatibilität
- Nur für den Einsatz in Class 1 und Zone 1 Umgebungen zugelassen.
- NFPA 72 und lokale Installationsvorschriften müssen konsultiert werden.
