Benutzerhandbuch für Honeywell Voyager XP 147X Series Area-Imaging-Scanner
Schnellstartanleitung und Benutzerhandbuch für den Honeywell Voyager XP 147X Series Area-Imaging-Scanner. Enthält Anweisungen zur Installation, Konfiguration, Fehlerbehebung und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Handbuch bietet Installations- und Programmieranweisungen für die kabelgebundenen Area-Imaging-Scanner der Serie Voyager XP 1470g sowie die schnurlosen Modelle 1472g. Es enthält technische Spezifikationen, Wartungshinweise und Anleitungen zur Fehlerbehebung. Bitte beachten Sie, dass einige Funktionen, wie das Lesen von 2D-Barcodes, modellabhängig sind.
Erste Schritte und Installation
Nach dem Auspacken des Geräts sollten Sie das Gerät auf Transportschäden prüfen und sicherstellen, dass alle bestellten Komponenten vorhanden sind. Bewahren Sie die Versandverpackung für eine spätere Lagerung oder den Versand auf.
Anschlussmöglichkeiten
Der Scanner oder die schnurlose Basisstation kann über verschiedene Schnittstellen mit einem Computer verbunden werden:
- USB: Der Scanner oder die Basisstation wird direkt an den USB-Port des Computers angeschlossen.
- Keyboard Wedge: Das Gerät wird zwischen Tastatur und PC geschaltet, wobei der Scanner Daten wie Tastatureingaben ausgibt.
- RS232 Serial Port: Anschluss an die serielle Schnittstelle des Terminals oder Computers.
- RS485: Anschluss für IBM POS-Terminals.
Stellen Sie bei schnurlosen Modellen sicher, dass die Kabel in den Kabelführungen der Basisstation gesichert sind und die Basisstation flach auf einer horizontalen Oberfläche steht.
Programmierung und Schnittstellen
Honeywell-Scanner sind ab Werk für die gängigsten Terminal- und Kommunikationseinstellungen programmiert. Falls Änderungen erforderlich sind, erfolgt die Programmierung durch das Scannen spezieller Menü-Barcodes in diesem Handbuch. Die Schnittstellen können über "Plug and Play"-Barcodes schnell konfiguriert werden.
Betrieb des schnurlosen Systems
Schnurlose Scanner müssen mit ihrer Basisstation oder einem Access Point verknüpft werden. Die Basisstation dient gleichzeitig als Ladestation. Der Akku sollte vor der ersten Verwendung mindestens 4 Stunden lang geladen werden. Das System unterstützt verschiedene Modi wie den Batch-Modus zur Datenspeicherung bei Verbindungsunterbrechung und den Betrieb mehrerer Scanner an einer Basisstation.
Wartung und Fehlerbehebung
Das Gerät erfordert nur minimale Wartung. Reinigen Sie das Gehäuse und das Fenster des Scanners mit einem weichen, mit Wasser oder einer milden Reinigungslösung angefeuchteten Tuch. Verwenden Sie keine scheuernden Tücher oder Lösungsmittel. Bei Problemen mit der Verbindung oder dem Lesen von Barcodes finden Sie im Kapitel zur Fehlerbehebung detaillierte Anleitungen zur Diagnose, einschließlich der Interpretation von LED-Sequenzen und Pieptönen.
Herstellerinformationen
Honeywell International Inc.
Praktische Hilfe
Typische Probleme
Scanner verbindet sich nicht mit der Basisstation.
Stellen Sie sicher, dass der Scanner korrekt in der Basisstation platziert ist, um die Verbindung herzustellen. Überprüfen Sie die LED-Anzeigen.
Barcode wird nicht gelesen.
Überprüfen Sie, ob der Barcode beschädigt, verschmutzt oder verdeckt ist. Stellen Sie sicher, dass die entsprechende Symbologie im Scanner aktiviert ist.
Scanner gibt einen Fehlerton aus.
Dies deutet auf ein Problem bei der Kommunikation oder beim Lesen hin. Überprüfen Sie die LED-Sequenzen gemäß der Tabelle im Handbuch.
Vor der Verwendung
- Überprüfen Sie das Gerät auf Transportschäden.
- Stellen Sie sicher, dass alle Kabel fest und korrekt angeschlossen sind.
- Laden Sie den Akku des schnurlosen Scanners vor der ersten Verwendung mindestens 4 Stunden lang auf.
- Stellen Sie sicher, dass die richtige Schnittstelle (USB, RS232, etc.) konfiguriert ist.
- Prüfen Sie, ob die benötigten Barcode-Symbologien aktiviert sind.
Technische Daten in der Praxis
- Eingangsspannung
- 4.0 - 5.5VDC für den Scanner.
- Betriebstemperatur
- 0°C bis 50°C.
- Reichweite (schnurlos)
- Typisch 33 Fuß (10m) zwischen Scanner und Basis.
Abbildungen und Diagramme

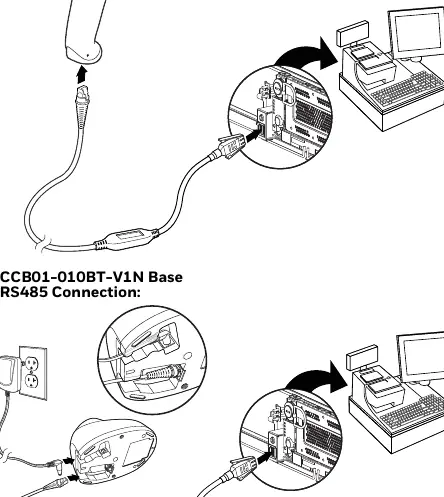

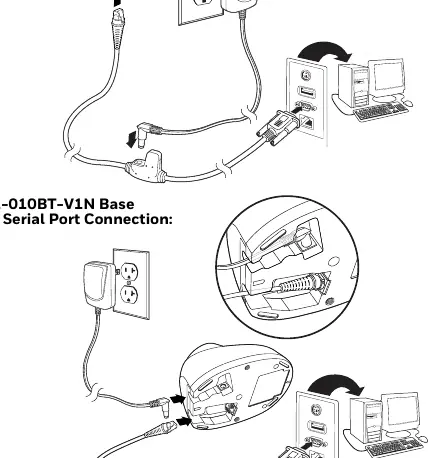

- Anschlussdiagramme für USB, Keyboard Wedge, RS232 und RS485.
- Diagramm zur Montage der Ladestation.
- LED-Sequenz-Tabellen für Scanner und Basisstation zur Statusanzeige.
Modellkompatibilität
- Unterstützt eine Vielzahl von 1D- und 2D-Barcode-Symbologien.
- Kompatibel mit Windows-PCs, Laptops und verschiedenen mobilen Systemen.
- Schnurlose Modelle (1472g) erfordern eine kompatible Honeywell-Basisstation oder einen Access Point.
