Einbauanleitung für HKS Intercooler Kit 13001-AT011

Wichtige Informationen vor der Installation

Diese Anleitung beschreibt den Einbau des HKS Intercooler Kits 13001-AT011 für den Toyota GR Yaris (4BA-GXPA16). Die Installation muss von einem Fachmann durchgeführt werden. Lesen Sie diese Anleitung vor Beginn der Arbeiten vollständig durch.

• Sicherheit: Klemmen Sie vor Arbeitsbeginn den Minuspol der Batterie ab. Arbeiten Sie nur in gut belüfteten Bereichen. Lassen Sie den Motorraum auf ca. 40°C abkühlen, um Verbrennungen zu vermeiden.
• Fahrzeugkompatibilität: Dieses Kit ist spezifisch für den Toyota GR Yaris. Für Fahrzeuge mit 'High Performance'-Paket oder Intercooler-Spray ist zusätzlich das Teil '13999-AT001' erforderlich.
• Werkzeug: Stellen Sie sicher, dass Sie über das notwendige Werkzeug verfügen und die Werks-Serviceanleitung zur Hand haben.

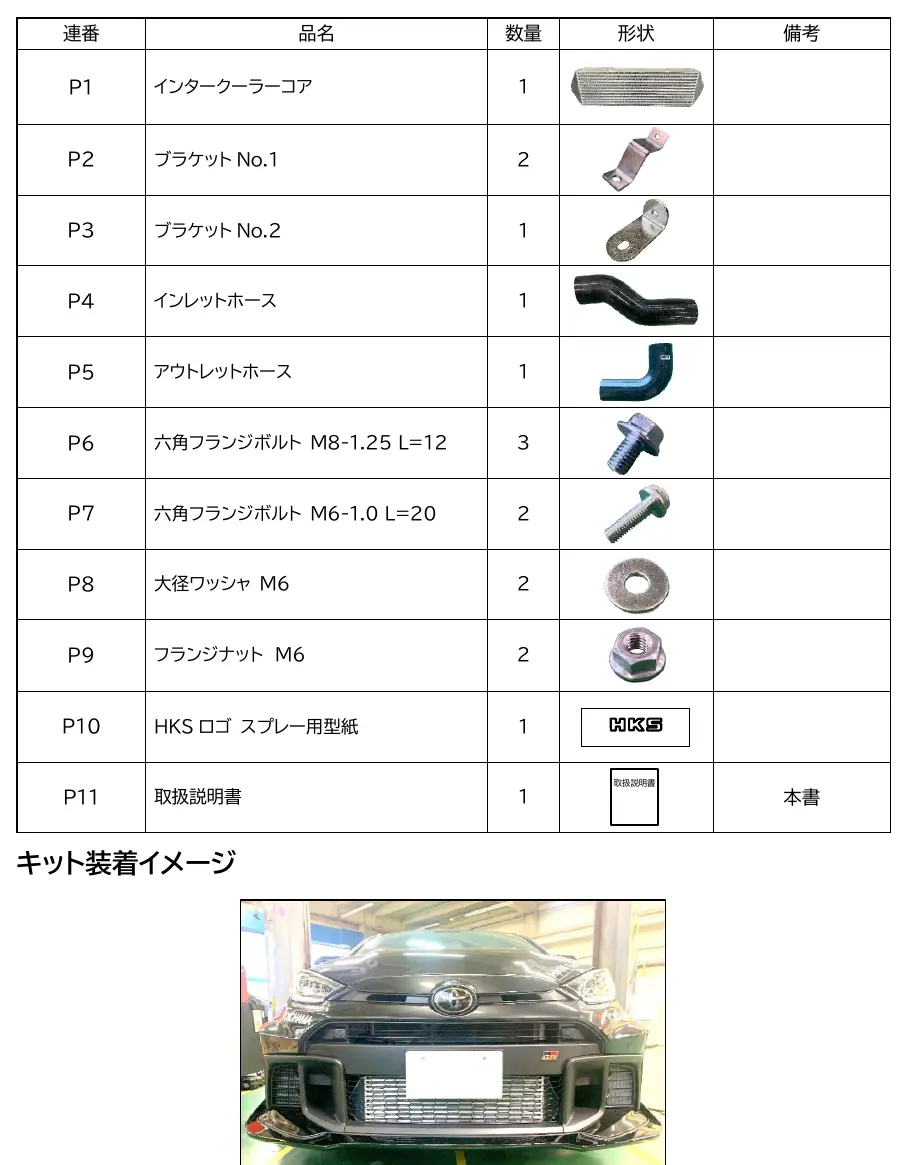

Lieferumfang

Überprüfen Sie vor der Montage den Inhalt des Kits anhand der Teileliste:

• Intercooler-Kern (P1)
• Halterungen (P2, P3)
• Einlass- und Auslassschläuche (P4, P5)
• Befestigungsmaterial (Schrauben P6, P7, Unterlegscheiben P8, Muttern P9)
• HKS Logo-Schablone (P10)

Demontage der Originalteile

Folgen Sie diesen Schritten, um Platz für das neue Kit zu schaffen:

1. Entfernen Sie die Motorabdeckung unten.
2. Demontieren Sie die vordere Stoßstange (Front Bumper Assembly).
3. Entfernen Sie den Stoßstangen-Energieabsorber und die Verstärkung.
4. Demontieren Sie den Lufteinlasskanal, die seitlichen Luftführungen und den Kühler-Luftleitblech-Bereich.
5. Entfernen Sie die originalen Einlass- und Auslassschläuche sowie den originalen Ladeluftkühler.

Modifikation der Originalteile

Um das HKS-Kit zu installieren, müssen bestimmte Originalteile angepasst werden:

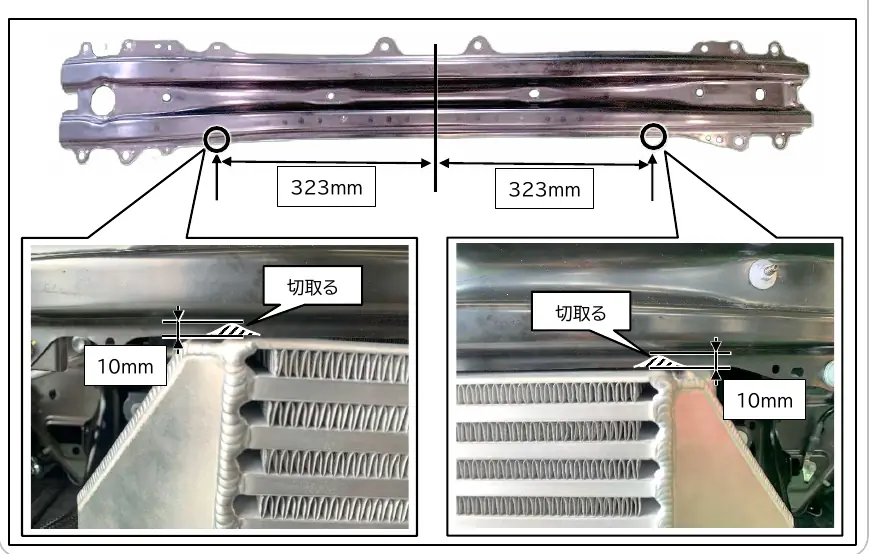

• Stoßstangenverstärkung: Schneiden Sie die markierten Bereiche gemäß den Diagrammen aus, um Interferenzen mit dem HKS-Ladeluftkühler zu vermeiden. Entgraten Sie die Schnittkanten und behandeln Sie diese mit Rostschutz.
• Stoßstangen-Energieabsorber: Schneiden Sie die markierten Bereiche aus, damit das Teil nicht mit dem Ladeluftkühler kollidiert.

Montage des HKS Intercooler Kits

1. Bringen Sie die HKS Logo-Schablone auf dem Ladeluftkühler an, falls gewünscht.

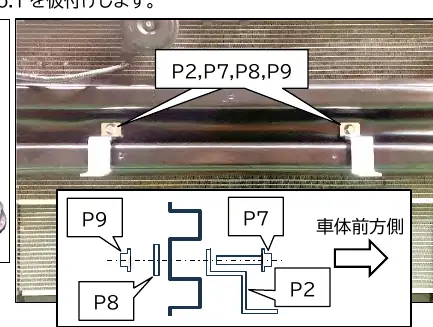

2. Montieren Sie die Halterungen (Bracket No.1) an der modifizierten Stoßstangenverstärkung.
3. Bringen Sie die originalen Gummibuchsen am neuen Ladeluftkühler an.
4. Montieren Sie den Ladeluftkühler vorläufig und prüfen Sie die Ausrichtung.
5. Ziehen Sie alle Schrauben mit den angegebenen Drehmomenten fest (siehe technische Daten).

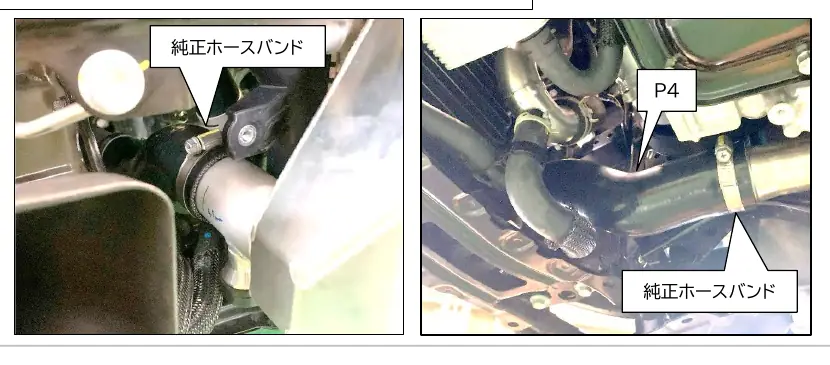

6. Installieren Sie die neuen Einlass- und Auslassschläuche. Achten Sie darauf, dass das Ende mit dem größeren Durchmesser zum Ladeluftkühler zeigt.

Inbetriebnahme und Prüfung

1. Installieren Sie die modifizierten Originalteile (Stoßstange, Absorber) wieder.
2. Bringen Sie den Außentemperatursensor wieder an.
3. Schließen Sie die Batterie an.
4. Starten Sie den Motor und lassen Sie ihn im Leerlauf laufen.
5. Prüfen Sie das System auf Luftlecks, ungewöhnliche Geräusche oder Vibrationen.

Wartung und Sicherheit

Führen Sie vor jeder Fahrt die täglichen Inspektionen durch. Sollten während der Fahrt ungewöhnliche Geräusche, Gerüche oder Vibrationen auftreten, halten Sie an und konsultieren Sie einen Fachmann. Versuchen Sie niemals, Reparaturen am Kit selbst durchzuführen.
