Installationsanleitung für Eurowise 12V VR6 Intake

Wichtige Informationen zur Installation

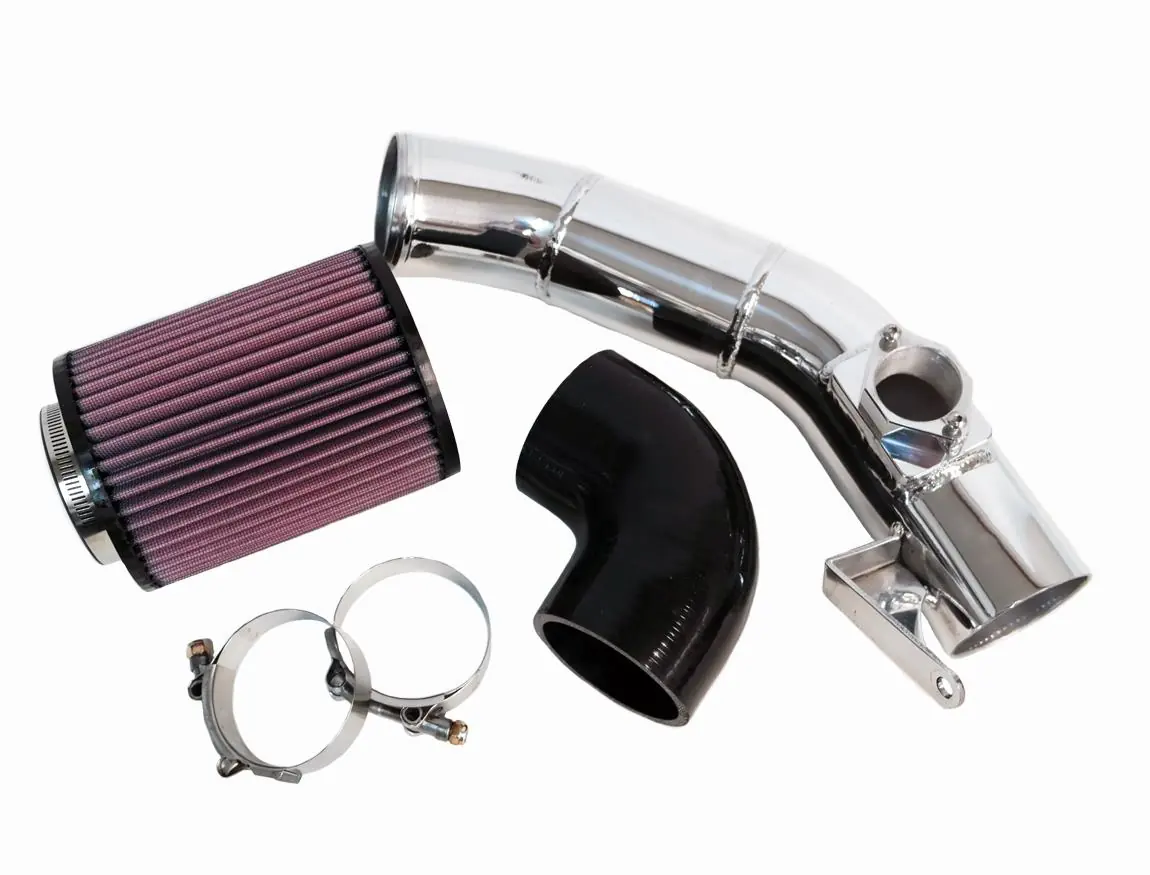

Diese Anleitung beschreibt den Einbau des Eurowise 12V VR6 Intake Systems. Bitte stellen Sie sicher, dass Sie über das notwendige Werkzeug verfügen, insbesondere einen 13-mm-Schlüssel für die Befestigungsschraube.

Demontage der Werkskomponenten

Entfernen Sie zunächst die werkseitige Airbox vollständig. Dies beinhaltet auch das Ansaugrohr, das die Box mit der Drosselklappe verbindet. Trennen Sie unbedingt den Stecker des Massenluftmessers (MAF), bevor Sie die Komponenten aus dem Fahrzeug entnehmen.

Montage des Ansaugsystems

Silikonbogen und Ansaugrohr

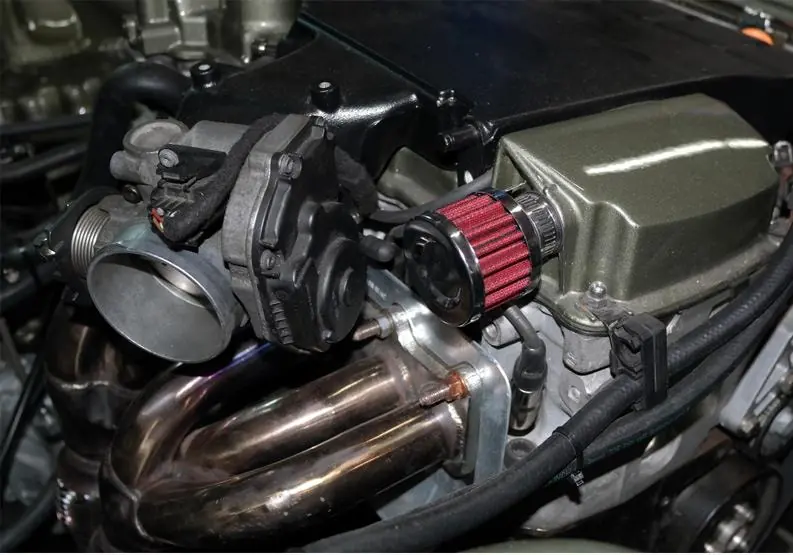

Setzen Sie den 90-Grad-Silikonbogen auf die Drosselklappe und sichern Sie ihn mit der mitgelieferten T-Bolzen-Schelle. Ziehen Sie die Schelle noch nicht vollständig fest, da dies spätere Anpassungen bei der Installation des Ansaugrohrs erleichtert.

Massenluftmesser (MAF) Sensor

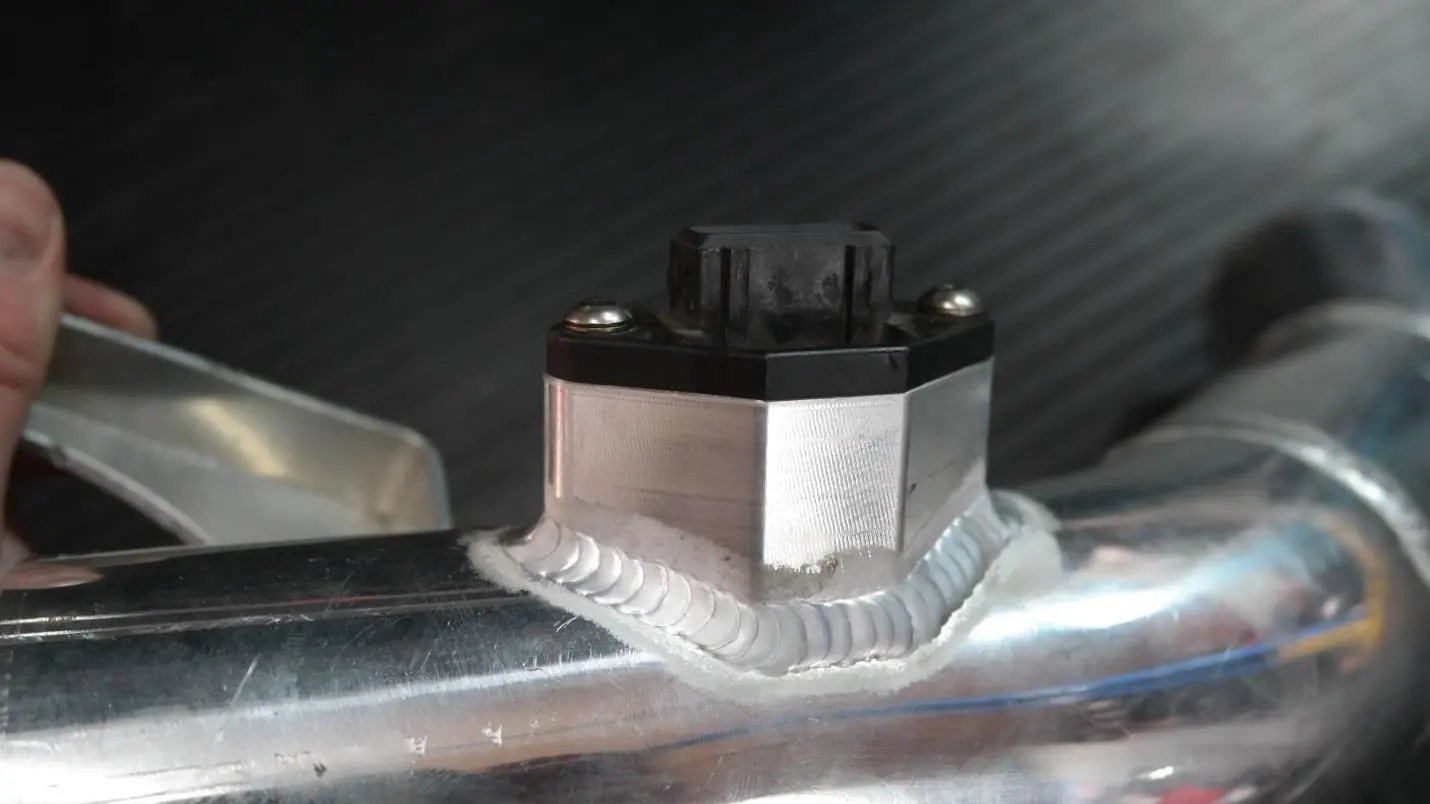

Installieren Sie den MAF-Sensor in das Aluminium-Ansaugrohr und sichern Sie ihn mit der mitgelieferten Hardware. Achten Sie darauf, den Sensor bündig in das Rohr zu drücken, um eine dichte Verbindung ohne Spalt zu gewährleisten.

Befestigung und Luftfilter

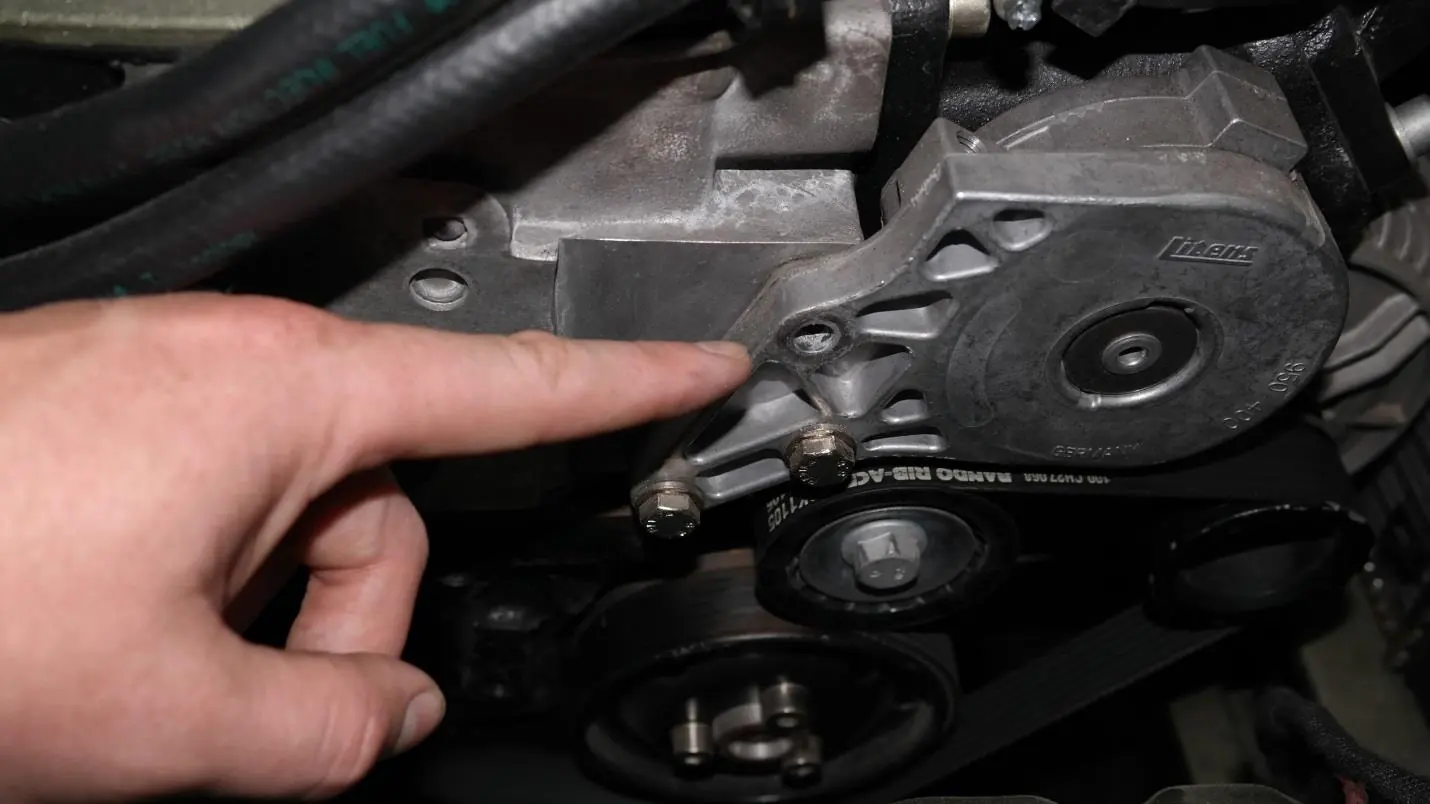

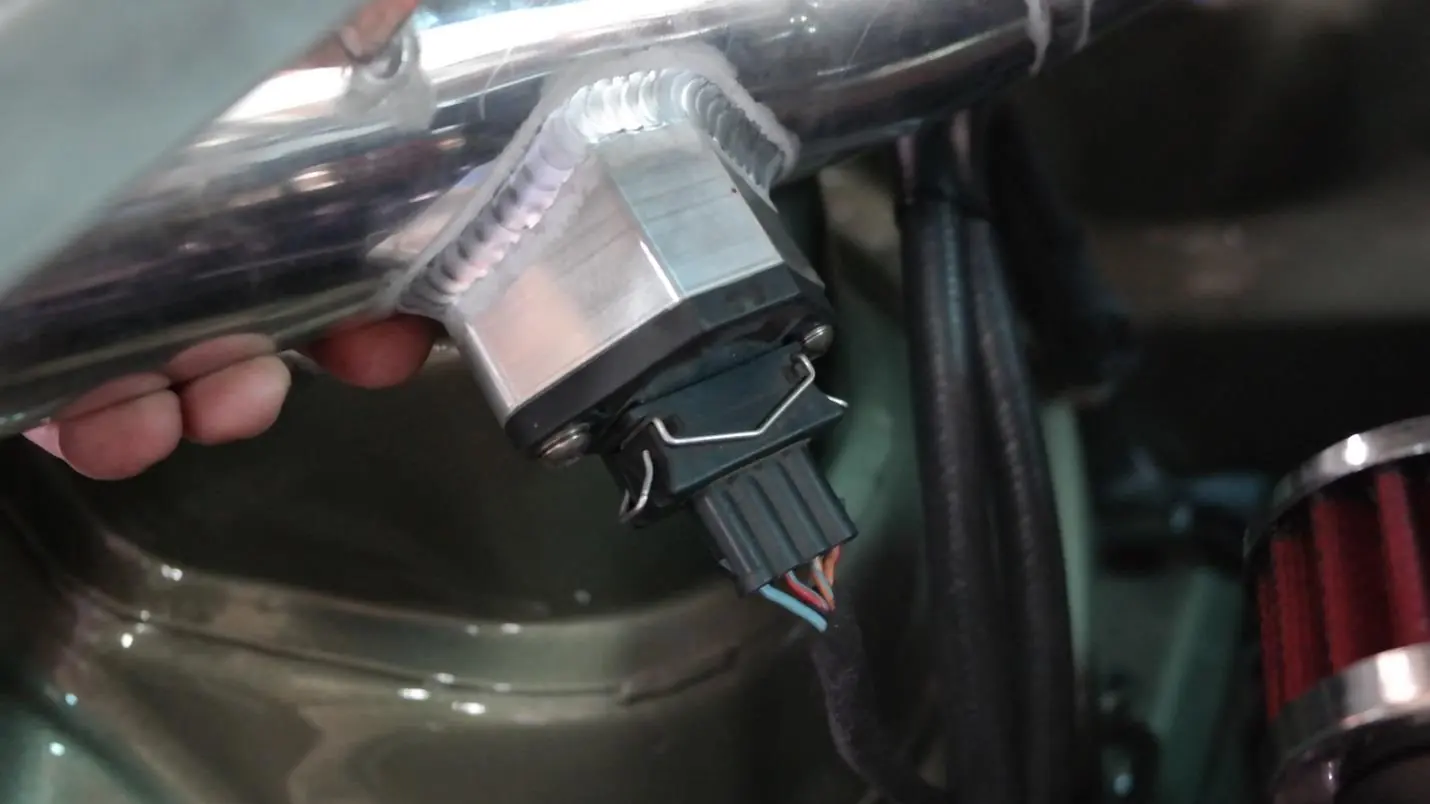

Verbinden Sie den Stecker des MAF-Sensors. Führen Sie das Aluminiumrohr in den Silikonbogen ein und sichern Sie es mit der T-Bolzen-Schelle (ebenfalls noch nicht vollständig festziehen). Entfernen Sie die obere Schraube des Riemenspanners (13 mm), um das Ansaugrohr zu sichern, und verwenden Sie die Schraube zur Befestigung des Rohrs wieder. Installieren Sie abschließend den mitgelieferten K&N Luftfilter mit der entsprechenden T-Bolzen-Schelle.

Abschließende Schritte

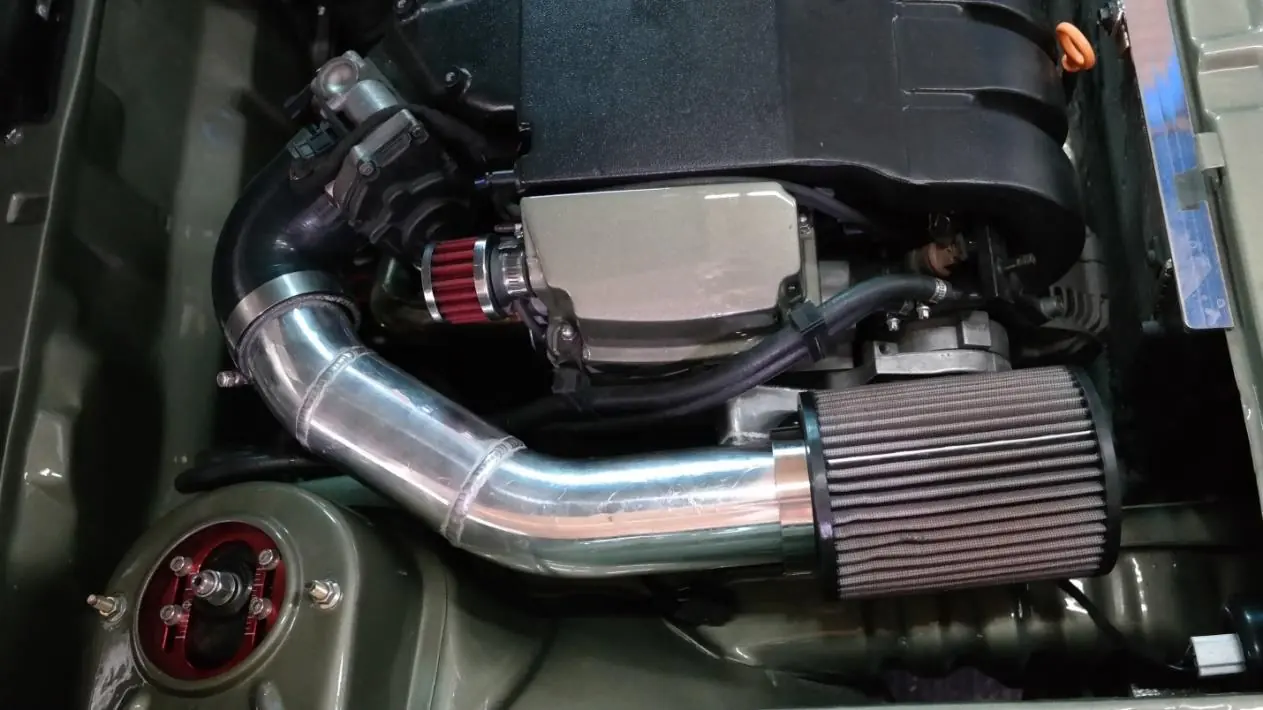

Sobald das gesamte Kit korrekt positioniert ist, ziehen Sie alle T-Bolzen-Schellen fest an, um einen sicheren Sitz zu gewährleisten.
