Installationsanleitung für PRL Motorsports Subframe Reinforcement System für 10th Gen...

Wichtige Informationen zur Installation

Das PRL Motorsports Subframe Reinforcement System (SRS) ist für den Honda Civic der 10. Generation (Modelljahre 2016-2021) konzipiert. Es handelt sich um ein Produkt ausschließlich für den Rennsport, das nicht für den öffentlichen Straßenverkehr zugelassen ist. Die Installation erfordert etwa 4-5 Stunden. Eine ECU-Neukalibrierung ist nicht erforderlich.

Benötigtes Werkzeug

• Ratsche
• Verlängerungen (6 - 12 Zoll)
• Metrischer Steckschlüsselsatz (10mm - 19mm)
• Drehmomentschlüssel (mindestens bis 80 ft/lb)
• Wagenheber und Unterstellböcke

Komponentenliste

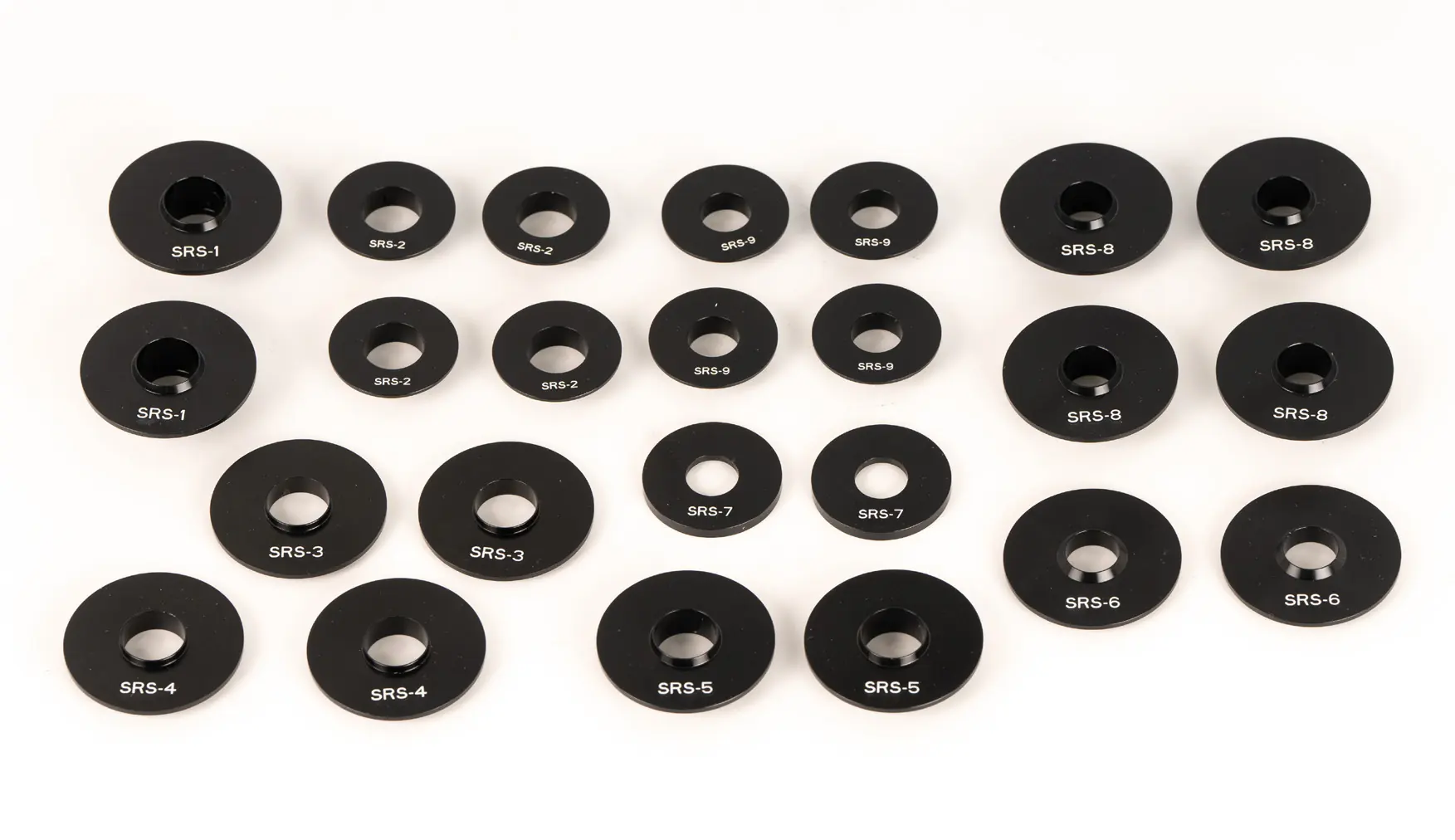

Überprüfen Sie vor Beginn der Installation, ob alle Teile gemäß der beiliegenden Liste vorhanden sind. Das Kit enthält verschiedene Einsätze (SRS1 bis SRS9) sowie eine Tube Kupfer-Anti-Seize-Paste.

Vorbereitung und Sicherheit

Heben Sie das Fahrzeug sicher an. Der vordere Hilfsrahmen (Subframe) muss während der Installation der vorderen SRS-Einsätze an mindestens zwei Stellen abgestützt werden, um Schäden an Motor- und Getriebelagern zu vermeiden. Entfernen Sie die vordere Querträgerstrebe.

Installation des Front-Subframes

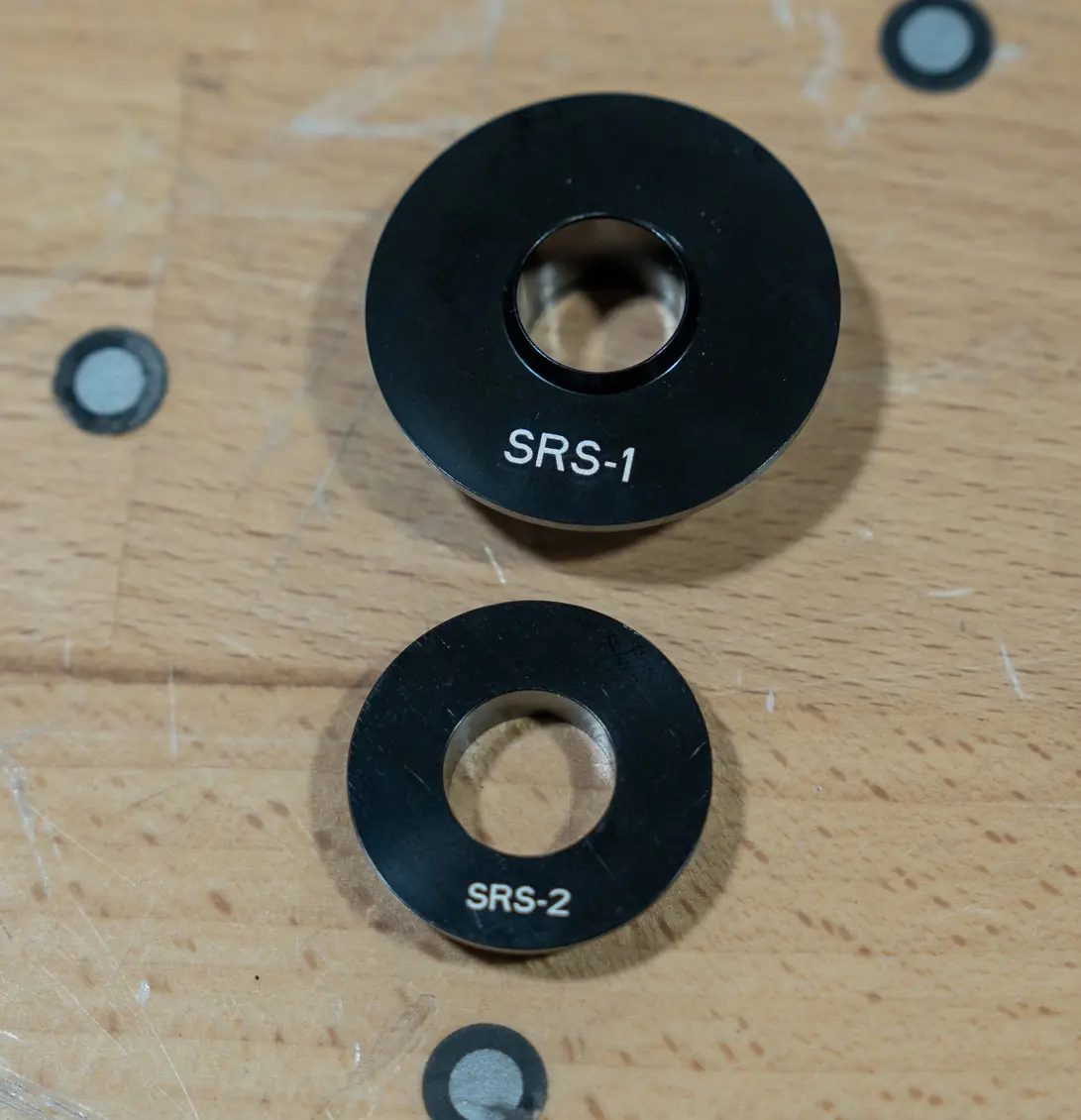

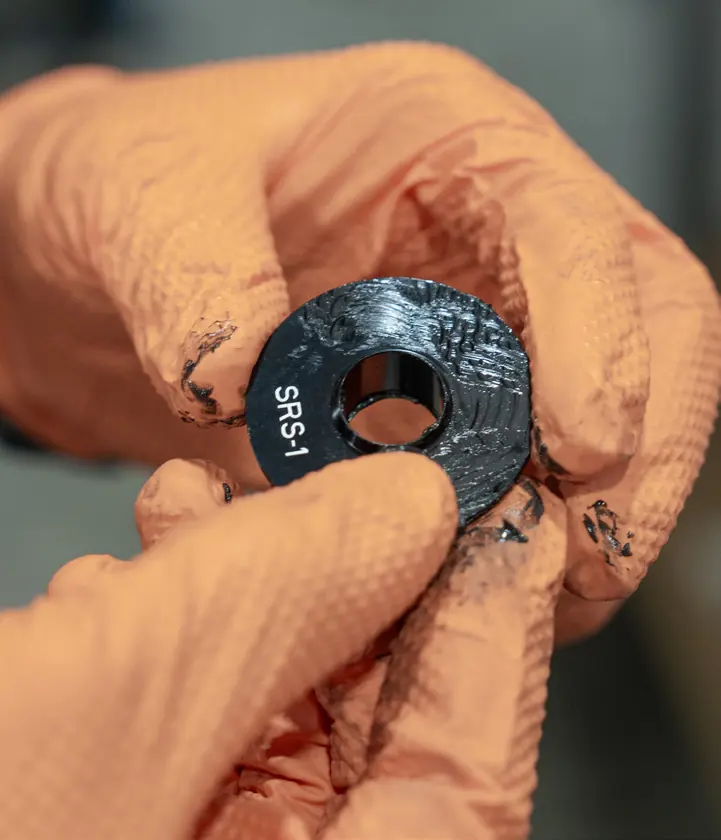

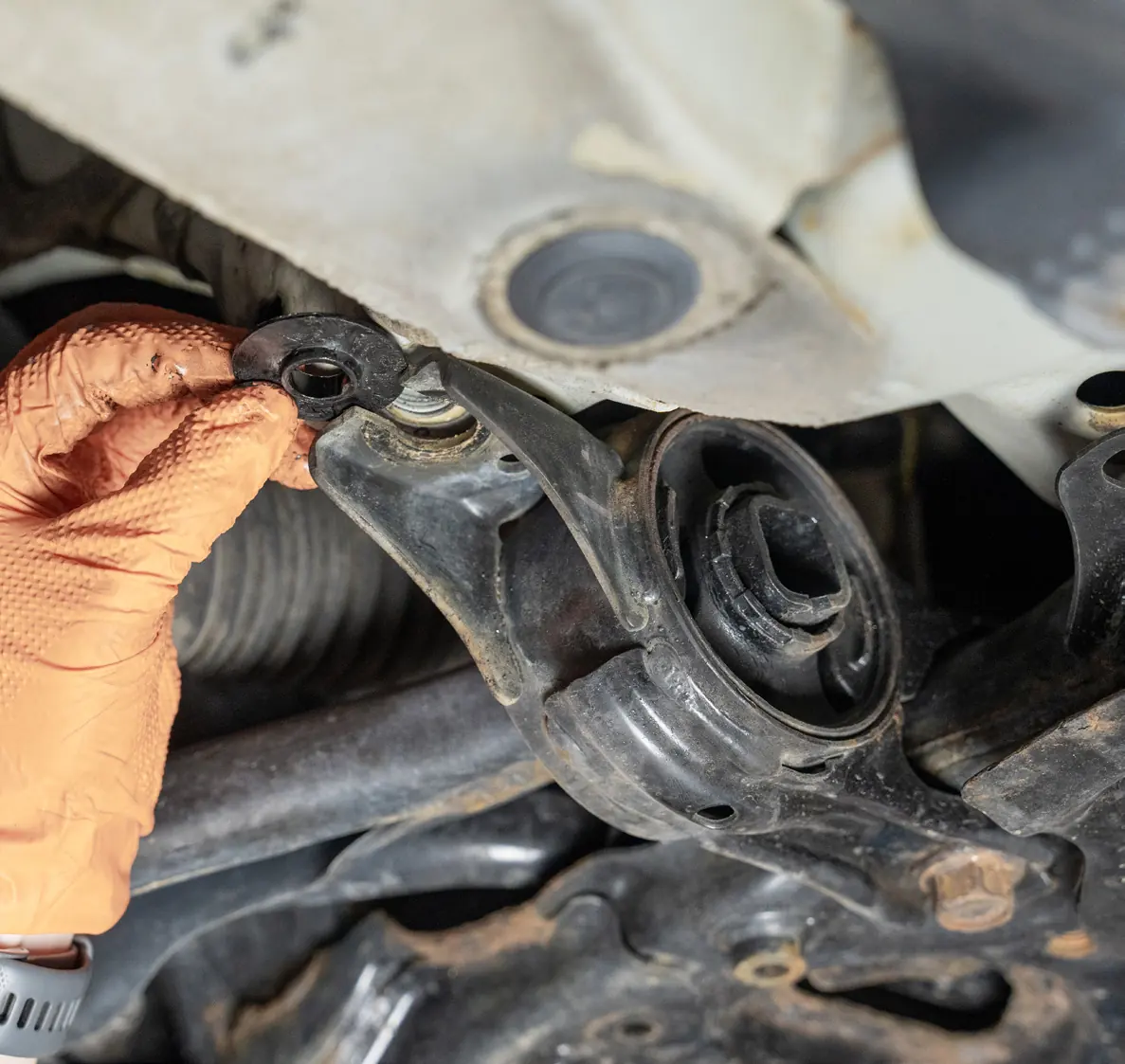

Lösen Sie die Schrauben für die SRS-Einsätze, lassen Sie sie jedoch etwa zwei Umdrehungen im Chassis, um ein Herunterfallen des Hilfsrahmens zu verhindern. Installieren Sie jeweils nur einen Einsatz nach dem anderen. Schmieren Sie die Kontaktflächen der Einsätze mit der mitgelieferten Anti-Seize-Paste, vermeiden Sie jedoch, dass Schmiermittel in die Schraubenlöcher gelangt, da dies das Drehmoment verfälschen kann. Achten Sie auf die korrekte Ausrichtung der Einsätze gemäß den Diagrammen (Text zeigt meist zum Chassis oder zum Schraubenkopf).

Installation des Heck-Subframes

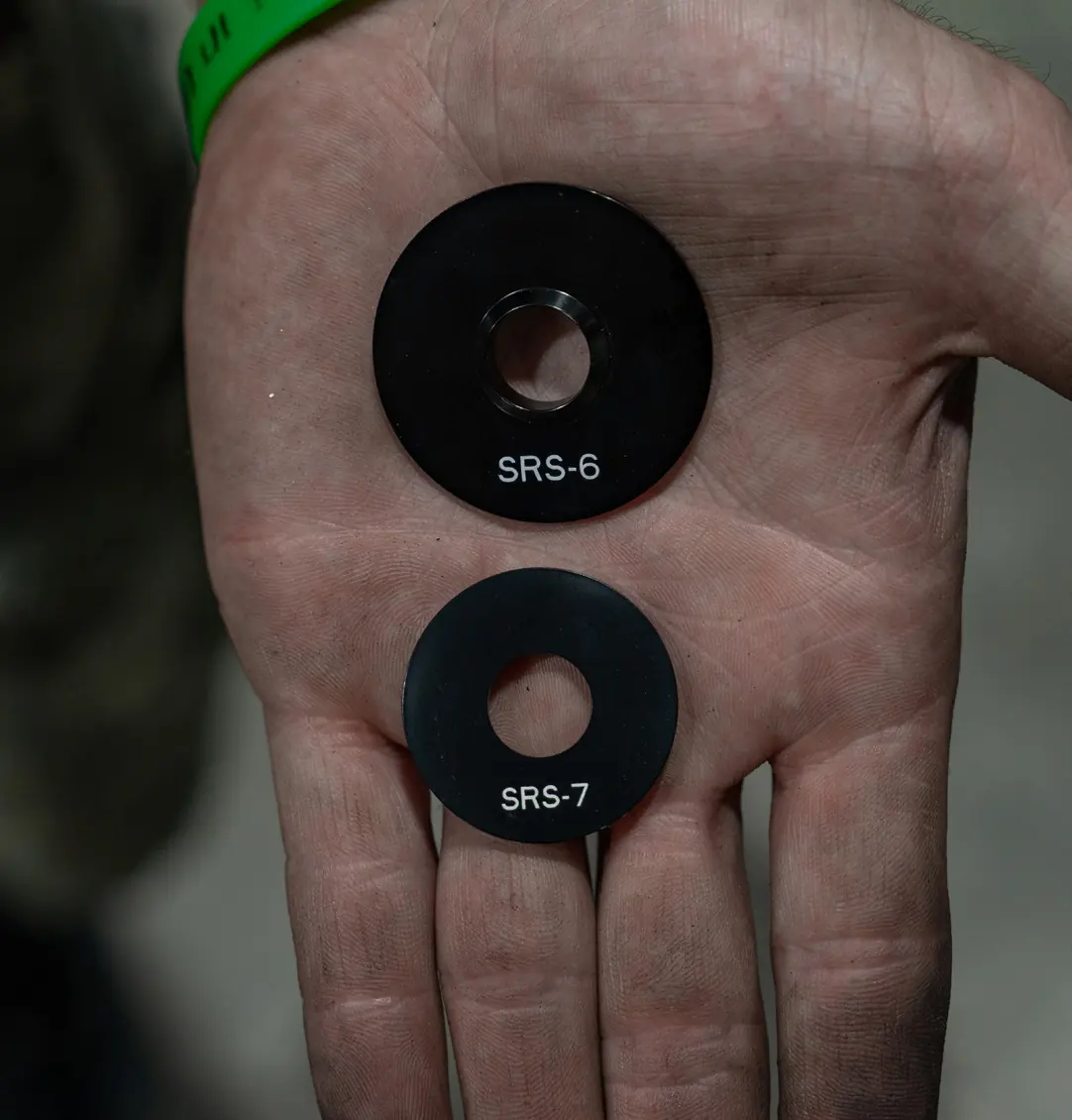

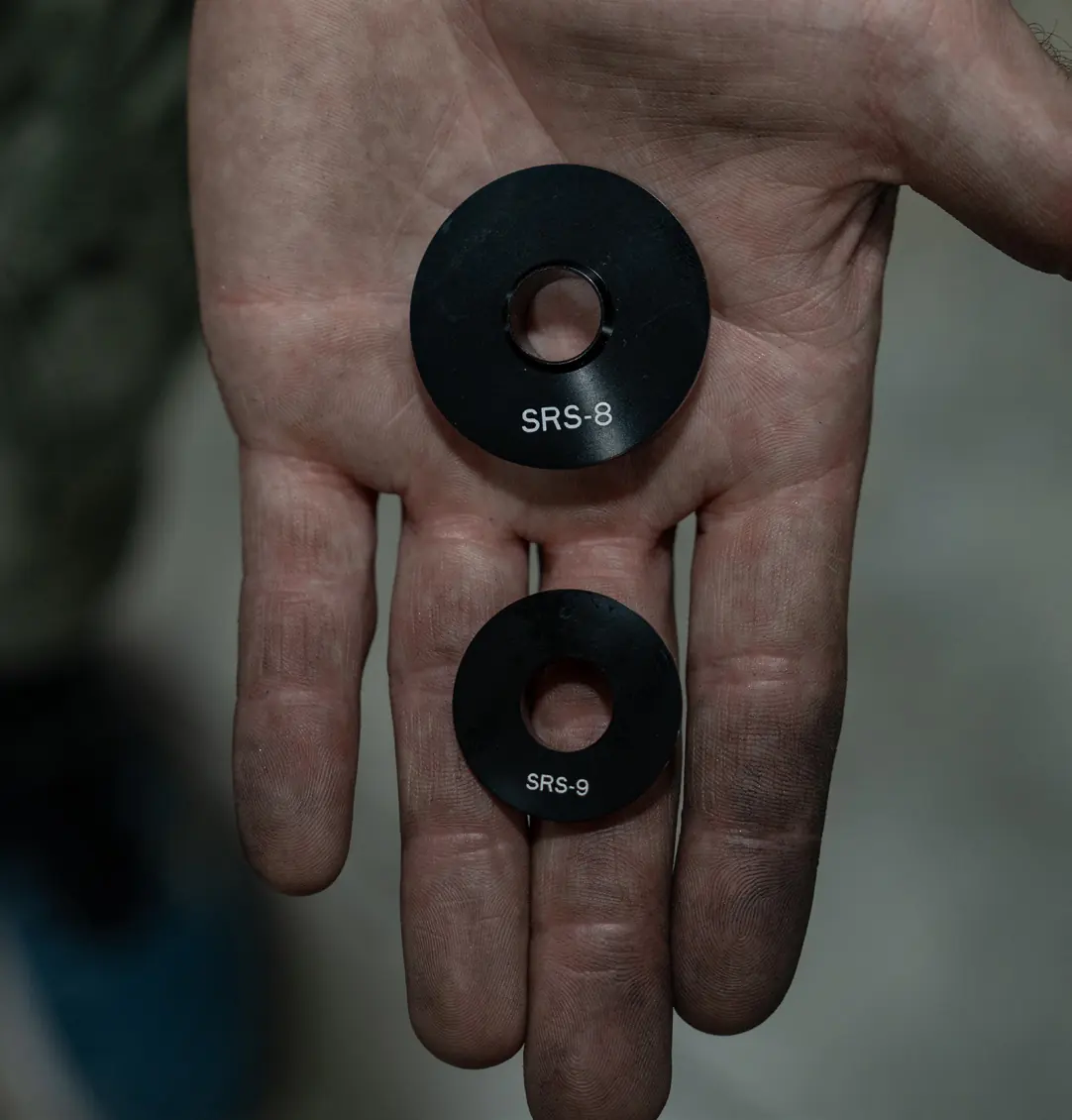

Gehen Sie beim Absenken des hinteren Hilfsrahmens mit äußerster Vorsicht vor, um den Kraftstoffeinfüllstutzen nicht zu beschädigen. Es wird empfohlen, den Hilfsrahmen am Querträger abzustützen. Installieren Sie die hinteren Einsätze (SRS6-SRS9) analog zum vorderen Prozess, wobei Sie jeweils eine Seite nach der anderen bearbeiten sollten.

Drehmomentvorgaben

Nach der Installation aller Einsätze müssen die Schrauben mit den korrekten Drehmomenten angezogen werden:

• Pink markierte Schrauben: 69 ft/lbs (Type R und SI Modelle), 67 ft/lbs (alle anderen Modelle)
• Weiß markierte Schrauben: 76 ft/lbs
• Gelb markierte Schrauben: 28 ft/lbs
• Für 2- und 4-Türer: Alle 6 Schrauben mit 54 lb-ft
• Für 5-Türer (Hatchbacks): Alle 6 Schrauben mit 47 lb-ft

Nach der Installation

Führen Sie eine kurze Testfahrt durch und achten Sie auf Geräusche aus der Aufhängung. Überprüfen Sie nach einigen Kilometern erneut die Drehmomente aller Schrauben. Eine abschließende Achsvermessung ist zwingend erforderlich. Führen Sie regelmäßige Sichtprüfungen bei Wartungsarbeiten durch.
