Installationsanleitung für PRL Motorsports High Volume Intake Honda Civic 1.5T

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation des PRL Motorsports High Volume Intake (HVI) für den Honda Civic 1.5T (Modelljahr 2022+). Das System ist so konzipiert, dass keine ECU-Neukalibrierung erforderlich ist. Die geschätzte Installationszeit beträgt 30 bis 45 Minuten.

Vorbereitung und Werkzeuge

Stellen Sie vor Beginn sicher, dass alle in der Teileliste aufgeführten Komponenten vorhanden sind. Für die Installation werden folgende Werkzeuge empfohlen:

• Ratsche
• Verlängerungen (3 Zoll und 12 Zoll)
• 10mm Steckschlüssel
• Kreuzschlitzschraubendreher
• Schlitzschraubendreher
• Magnetisches Aufnahmewerkzeug (empfohlen)
• Clip-Entfernungswerkzeug (optional)
• Zange (optional)

Wichtig: Schalten Sie die Zündung aus und klemmen Sie das negative Batteriekabel ab. Lassen Sie das Fahrzeug mindestens 5 Minuten ruhen, um Restladungen im System abzubauen. Beachten Sie, dass dies elektronische Speicher löschen kann.

Demontage des Werks-Ansaugsystems

1. Entfernen Sie den werkseitigen Luftkanal im oberen Motorraum, indem Sie die zwei 10mm Schrauben lösen.
2. Entfernen Sie den Kunststoff-Clip, der den Kanal befestigt (dieser wird nicht wiederverwendet).
3. Lösen Sie die zwei 10mm Schrauben an der Halterung vor der Airbox und die zwei Schrauben, die den Kanal am Kernschlossträger halten.
4. Trennen Sie den MAF-Sensor-Kabelbaum vom werkseitigen Sensor.

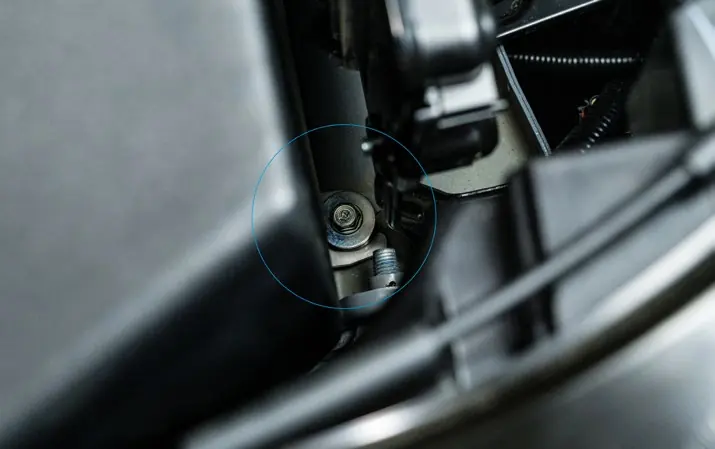

5. Lösen Sie die 10mm Schraube an der rechten Seite der Airbox (Verwendung eines magnetischen Steckschlüssels empfohlen) und entnehmen Sie die Airbox vorsichtig aus der Halterung.

Montage des PRL High Volume Intake

1. Setzen Sie den neuen Airbox-Montagepfosten in die Halterung ein und befestigen Sie die mitgelieferte Montagehalterung A am Kernschlossträger.
2. Installieren Sie die Montagehalterung B an der Seite der neuen Airbox.
3. Setzen Sie die Gummimuffe in die Unterseite der PRL-Airbox ein und platzieren Sie die Airbox im Motorraum.
4. Befestigen Sie den PRL-Einlasskanal mit den Kunststoff-Nieten und den werkseitigen 10mm Schrauben.
5. Montieren Sie den 4-Zoll-Luftfilter am MAF-Gehäuse und befestigen Sie das Gehäuse mit den mitgelieferten Schrauben an der Airbox.

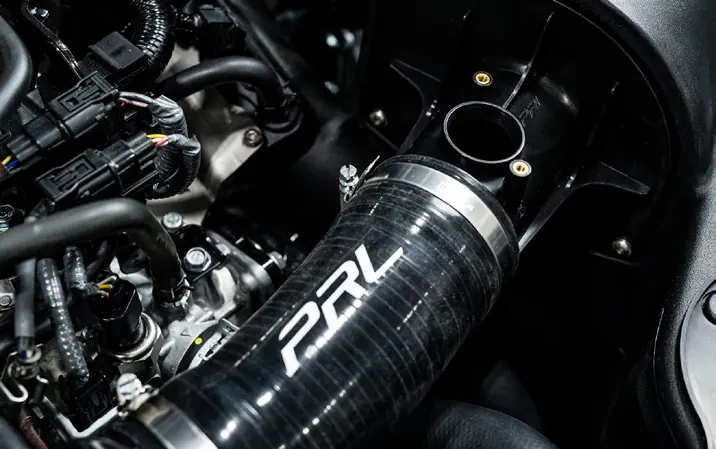

6. Verbinden Sie den Silikon-Ansaugschlauch mit dem MAF-Gehäuse und dem werkseitigen Einlass. Achten Sie darauf, dass das PRL-Logo nach oben zeigt, und ziehen Sie die Schlauchschellen fest an, ohne das Silikon zu quetschen.
7. Übertragen Sie den MAF-Sensor vom alten Gehäuse in das neue PRL-Gehäuse und schließen Sie den Kabelbaum wieder an.

Testfahrt

Starten Sie das Fahrzeug im Leerlauf mit angezogener Handbremse, um auf mögliche Probleme zu prüfen. Führen Sie anschließend eine Testfahrt durch, um sicherzustellen, dass alles ordnungsgemäß funktioniert.

Wartung und Filterreinigung

PRL Motorsports empfiehlt eine visuelle Inspektion des Luftfilters bei jedem Ölwechsel. Die Reinigung des Filterelements ist erforderlich, wenn das Sieb nicht mehr sichtbar ist oder spätestens nach 30.000 Meilen. Verwenden Sie zur Reinigung das #2801 Filter Cleaning & Recharge Kit:

• Vorreinigung: Schmutz abklopfen oder mit Druckluft entfernen.
• Reinigung: Filter mit der Reinigungslösung einsprühen und mindestens 15 Minuten einwirken lassen.
• Spülen: Mit warmem Wasser von der sauberen zur schmutzigen Seite spülen.
• Trocknen: Natürlich trocknen lassen (Hitze vermeiden).
• Ölen: Filter mit dem mitgelieferten Öl leicht einölen (ein Sprühstoß pro 2 Zoll Filtermedium).
