Montageanleitung für Hinkley 1-LT Außenwandleuchte

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die spezifischen Anweisungen für die Montage der Glaspaneele bei den Hinkley Leuchtenmodellen 13300, 13304 und 13303. Vor Beginn der Arbeiten sollte ein sauberer Arbeitsbereich vorbereitet und der Lieferumfang auf Vollständigkeit geprüft werden.

Vorbereitung und Demontage

Bevor die Gläser eingesetzt werden können, muss das Gehäuse vorbereitet werden:

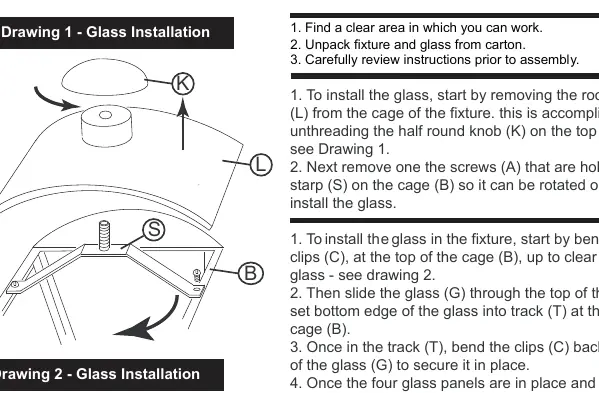

• Entfernen Sie den Dachaufsatz (L) der Leuchte, indem Sie den halbrunden Knopf (K) an der Oberseite abschrauben.
• Lösen Sie eine der Schrauben (A), die die Querstrebe (S) am Käfig (B) halten, damit diese zur Seite gedreht werden kann.

Montage der Glaspaneele

Folgen Sie diesen Schritten für jedes der vier Glaspaneele:

1. Biegen Sie die Glasclips (C) an der Oberseite des Käfigs (B) nach oben, um den Weg für das Glas freizumachen.
2. Schieben Sie das Glaspaneel (G) durch die Öffnung an der Oberseite des Käfigs (B).
3. Setzen Sie die Unterkante des Glases in die Führungsschiene (T) am Boden des Käfigs (B) ein.
4. Biegen Sie die Clips (C) wieder nach unten über die Oberkante des Glases, um es zu fixieren.

Abschluss der Montage

Nachdem alle vier Glaspaneele eingesetzt wurden und die Leuchte mit einem Leuchtmittel bestückt ist, führen Sie die folgenden Schritte aus:

• Befestigen Sie die Querstrebe (S) wieder am Käfig (B) mit der zuvor entfernten Schraube (A).
• Setzen Sie das Dach (L) wieder auf den Käfig (B).
• Schrauben Sie den halbrunden Knopf (K) wieder auf den Gewindestift (P), um das Dach zu sichern.

Für technischen Support oder Rückfragen erreichen Sie Hinkley unter der Adresse 33000 Pin Oak Parkway, Avon Lake, OH 44012 oder telefonisch unter 800.446.5539 / 440.653.5500.
