Installationsanleitung für Allen + Roth Mt Airy 1-Light Outdoor Coal Lantern Wall Mount

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installations- und Wartungsanleitung für die Allen + Roth Mt Airy Außenwandleuchte. Die geschätzte Montagezeit beträgt 10 bis 15 Minuten. Vor Beginn der Arbeiten ist sicherzustellen, dass alle Teile vorhanden sind und die Stromzufuhr am Sicherungskasten unterbrochen wurde.

Lieferumfang und Hardware

Das Set enthält die Leuchte (A) und den gebogenen Arm (B). Zur Hardware gehören:

• Drahtverbinder (3x)
• Auslasskastenschrauben (2x)
• Rändelknöpfe (2x)
• Querstange (1x)
• Erdungsschraube (1x)
• Befestigungsschrauben (2x)
• Schrauben (2x)
• Sechskantmuttern (2x)
• Dichtungen (2x)

Installation

Die Installation erfolgt in mehreren Schritten:

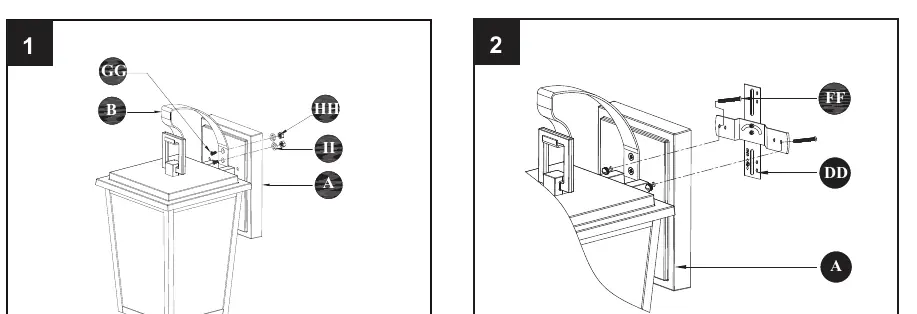

1. Montieren Sie den Arm (B) an der Leuchte (A) unter Verwendung der Schrauben (GG), Muttern (HH) und Dichtungen (II).
2. Befestigen Sie die Querstange (DD) am Auslasskasten.
3. Verbinden Sie die Kabel der Leuchte mit den Hauskabeln unter Verwendung der Drahtverbinder (AA) und der Erdungsschraube (EE).
4. Setzen Sie die Leuchte auf die Befestigungsschrauben (FF) und sichern Sie diese mit den Rändelknöpfen (CC).
5. Setzen Sie das Leuchtmittel ein.

Sicherheit und Wartung

Schalten Sie vor jeder Wartung die Hauptstromversorgung ab. Reinigen Sie die Leuchte mit einem leicht feuchten Tuch oder Fensterreiniger. Verwenden Sie keine scheuernden Mittel. Achten Sie bei der Installation darauf, die Kabelisolierung nicht zu beschädigen oder die Kabel über scharfe Kanten zu führen, da dies zu Stromschlägen führen kann.

Fehlerbehebung

Falls die Leuchte nicht leuchtet, prüfen Sie folgende Punkte: Ist das Leuchtmittel defekt? Ist die Stromversorgung eingeschaltet? Ist die Kabelverbindung korrekt? Ist der Schalter defekt?

Kontakt

Bei Fragen oder Problemen erreichen Sie den Kundendienst unter 1-866-439-9800 (Montag bis Donnerstag 8-18 Uhr, Freitag 8-17 Uhr EST) oder per E-Mail an [email protected].
