Installationsanleitung für SIIG 04-1418A Heavy Duty Monitor-Tischhalterung
Erfahren Sie, wie Sie die SIIG 04-1418A Monitor-Tischhalterung sicher montieren, den Monitor befestigen und die Federspannung für Bildschirme bis 49 Zoll und 20 kg Gewicht korrekt einstellen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage der SIIG 04-1418A Monitor-Tischhalterung für Bildschirme bis zu 49 Zoll. Die Halterung ist für ein Gewicht von 2 kg bis 20 kg ausgelegt. Achten Sie bei der Installation besonders auf die gleichmäßige Spannung der Klemmschrauben und die korrekte Einstellung der Federspannung basierend auf dem Gewicht Ihres Monitors.
Elemente des Sets
- VESA-Platte (A)
- M5x30 Schrauben (B)
- Schraubeneinsatz (C)
- Inbusschlüssel-Set (#3, #4, #6)
- Monitorarm (E)
- Tischklemme (F)
- M4x10 Schrauben (H)
- Basis-Abdeckungen (I, J)

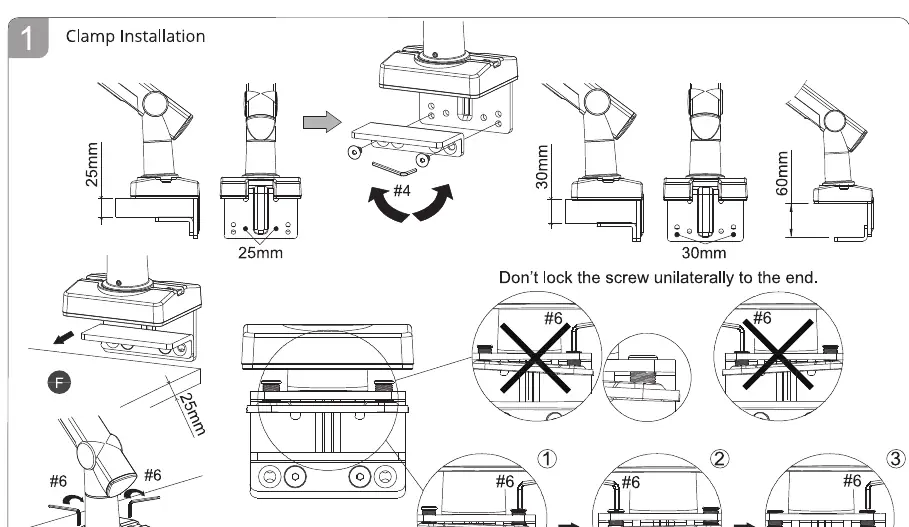

Tischmontage
Die Tischklemme kann an Tischplatten mit unterschiedlichen Stärken montiert werden. Stellen Sie sicher, dass die beiden Klemmschrauben gleichmäßig angezogen werden, um eine stabile Basis zu gewährleisten. Drehen Sie die Schrauben nicht einseitig bis zum Anschlag fest.
Installation des Monitorarms
Setzen Sie den Monitorarm auf die Basis und sichern Sie ihn mit den mitgelieferten Schrauben und dem Inbusschlüssel #4. Stellen Sie sicher, dass alle Verbindungen fest sitzen, bevor Sie den Monitor anbringen.
VESA-Plattenmontage
Befestigen Sie die VESA-Platte (A) mit den M4x10 Schrauben (H) an der Rückseite Ihres Monitors. Die Halterung unterstützt VESA-Muster von 75x75 mm und 100x100 mm. Hängen Sie den Monitor anschließend in den Monitorarm ein und verriegeln Sie die Sicherung.

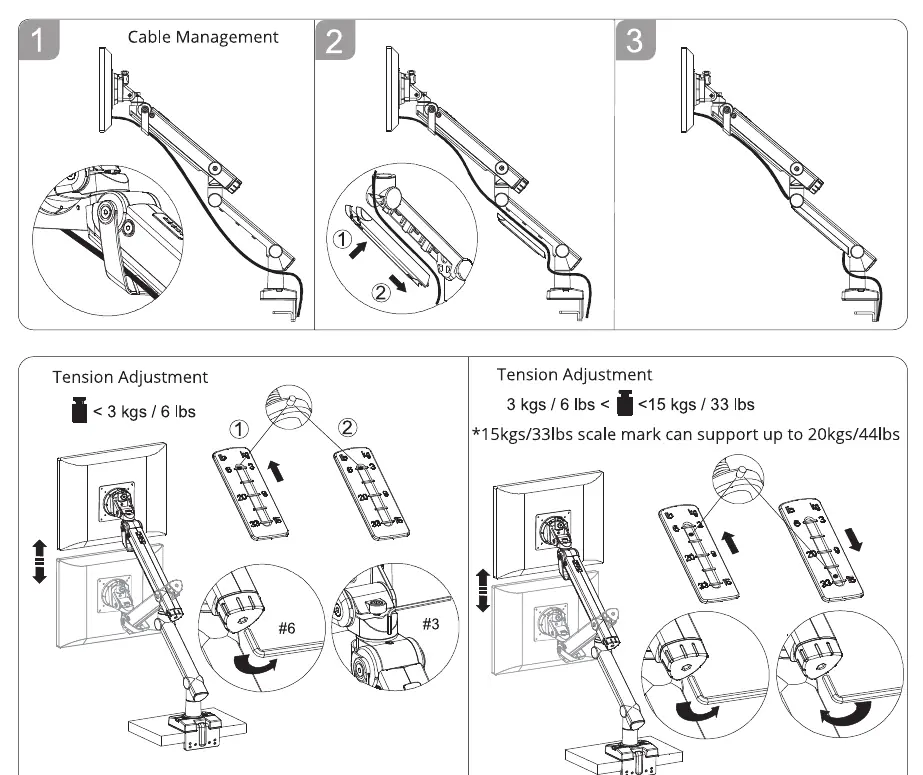

Kabelmanagement
Führen Sie die Kabel durch die dafür vorgesehenen Kanäle am Monitorarm. Dies sorgt für Ordnung und verhindert, dass Kabel bei Bewegungen des Arms eingeklemmt oder beschädigt werden.

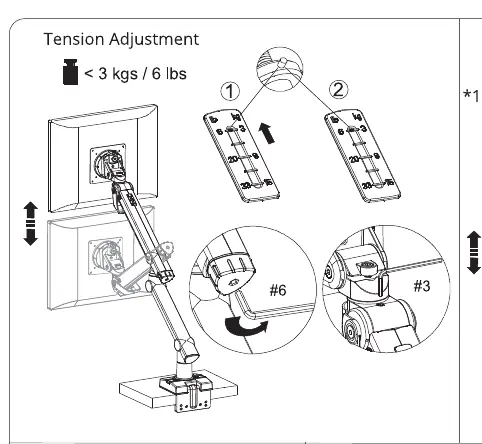

Spannungseinstellung
Die Federspannung muss an das Gewicht Ihres Monitors angepasst werden:
- Unter 3 kg: Nutzen Sie die entsprechende Einstellung am Arm.
- 3 kg bis 15 kg: Nutzen Sie die mittlere Einstellung.
- Bis 20 kg: Die Skala am Arm zeigt die maximale Belastbarkeit an.
Verwenden Sie den Inbusschlüssel #6, um die Spannung zu erhöhen oder zu verringern, bis der Monitor in jeder Position stabil bleibt.
Neigungs- und Dreheinstellung
Verwenden Sie den Inbusschlüssel #4, um die Schrauben an den Gelenken für Neigung (Tilt) und Drehung (Rotate) zu lockern oder festzuziehen, um den gewünschten Widerstand einzustellen.
Herstellerinformationen
SIIG Inc.
Praktische Hilfe
Typische Probleme
Monitor sinkt ab oder lässt sich nicht in der Höhe halten
Erhöhen Sie die Federspannung mit dem Inbusschlüssel #6 gemäß der Gewichtsskala am Arm.
Tischhalterung wackelt
Prüfen Sie, ob beide Klemmschrauben an der Unterseite gleichmäßig angezogen wurden.
Vor der Verwendung
- Prüfen Sie, ob der Monitor zwischen 2 kg und 20 kg wiegt.
- Stellen Sie sicher, dass das VESA-Muster 75x75 oder 100x100 mm beträgt.
- Vergewissern Sie sich, dass alle benötigten Inbusschlüssel (#3, #4, #6) vorhanden sind.
- Prüfen Sie die Stabilität der Tischplatte.
Technische Daten in der Praxis
- VESA-Kompatibilität
- Unterstützt 75x75 mm und 100x100 mm Montagebohrungen.
Abbildungen und Diagramme
- Die Skala am Arm hilft bei der Einstellung der Federspannung basierend auf dem Monitorgewicht.
- Die Klemmschrauben müssen für eine sichere Montage symmetrisch angezogen werden.
Modellkompatibilität
- Nicht für Monitore unter 2 kg oder über 20 kg geeignet.
- Nur für flache Bildschirme konzipiert.
