Montageanleitung für iiyama MD 052B2010 Universal-Wandhalterung

Schnellstart-Anleitung für die iiyama MD 052B2010 Wandhalterung. Erfahren Sie, wie Sie die Halterung sicher an verschiedenen Wandtypen montieren, den Bildschirm befestigen und die Sicherung anbringen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

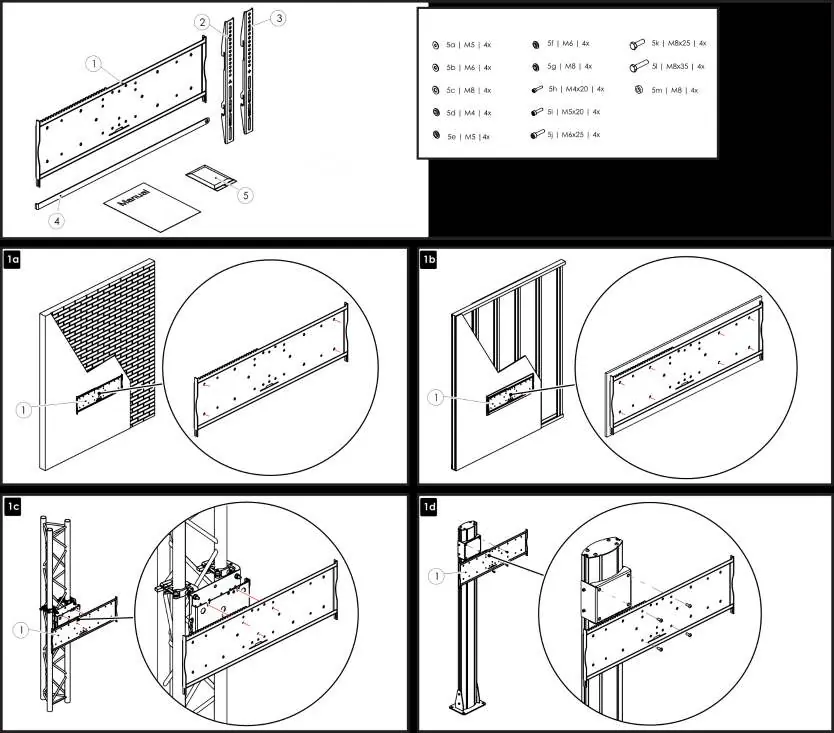

Montage der Wandplatte an verschiedenen Wandtypen

Seite 1

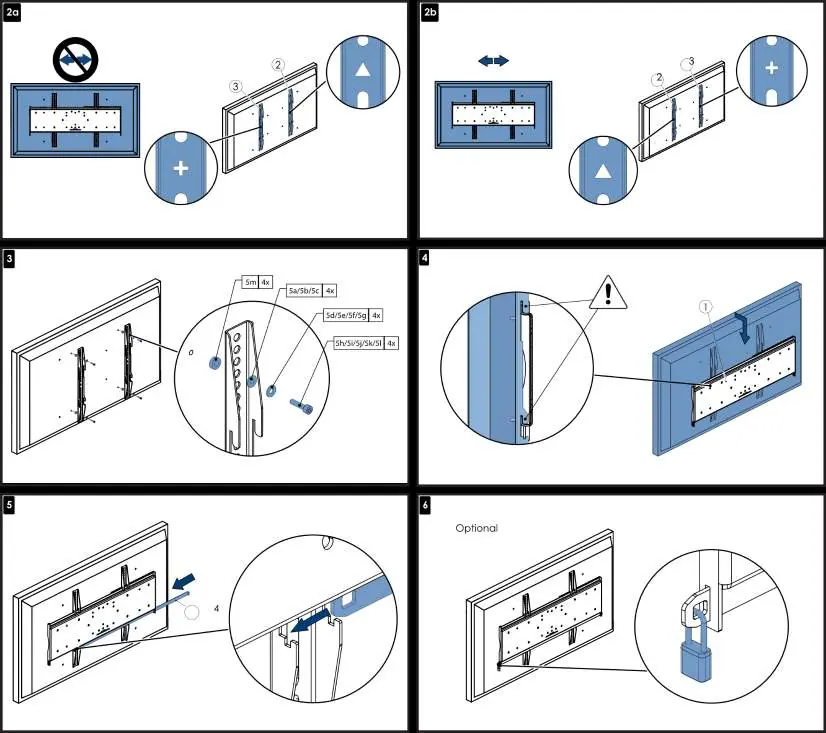

Schritte zur Befestigung und Sicherung des Bildschirms

Seite 1

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Montageanleitung für die iiyama MD 052B2010 Universal-Wandhalterung. Es beschreibt die notwendigen Schritte zur Befestigung der Wandplatte an verschiedenen Untergründen sowie die Montage der Halterungsschienen am Bildschirm und deren Einhängen in die Wandplatte.

Montage der Wandplatte

Die Wandplatte kann an verschiedenen Wandtypen montiert werden:

Massivwände (z. B. Ziegel)
Ständerwände
Traversensysteme
Spezielle Säulensysteme

Stellen Sie sicher, dass die Wandplatte waagerecht und sicher befestigt ist, bevor Sie den Bildschirm anbringen.

Befestigung am Bildschirm

Wählen Sie die passenden Schrauben (M4, M5, M6 oder M8 in verschiedenen Längen) und Unterlegscheiben aus dem mitgelieferten Set aus.
Befestigen Sie die beiden vertikalen Schienen an der Rückseite des Bildschirms.

Installation des Bildschirms

Hängen Sie den Bildschirm mit den montierten Schienen in die bereits an der Wand befestigte Wandplatte ein.
Achten Sie darauf, dass die Schienen korrekt in der Führung der Wandplatte sitzen.
Sichern Sie die Verbindung gegebenenfalls mit der vorgesehenen Sicherungsschraube oder einem Vorhängeschloss (optional), um ein unbefugtes Abnehmen zu verhindern.
