Installationsanleitung für HINKLEY 0150WLC Smart Landscape Control

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsschritte für das HINKLEY 0150WLC Smart Landscape Control Modul. Es beschreibt die physische Montage am Transformator, die elektrische Verkabelung der Beleuchtungszonen sowie die Einrichtung der Hinkley-App zur Steuerung der Dimmereinstellungen und Zeitpläne.

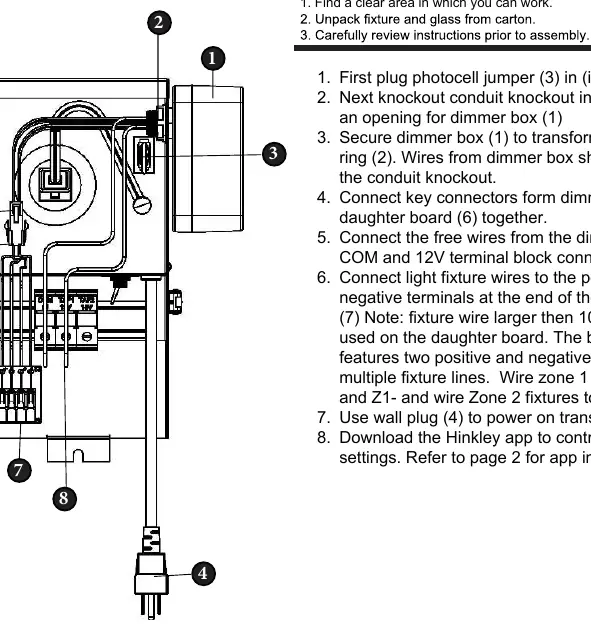

Montage und Installation

1. Suchen Sie einen geeigneten Arbeitsbereich.
2. Stecken Sie bei Bedarf den Photocell-Jumper (3) ein.
3. Entfernen Sie die entsprechende Aussparung am Transformator, um eine Öffnung für die Dimmer-Box (1) zu schaffen.
4. Befestigen Sie die Dimmer-Box (1) mit dem Sicherungsring (2) am Transformator. Führen Sie die Kabel durch die Öffnung.
5. Verbinden Sie die Steckverbinder der Dimmer-Box (5) mit der Tochterplatine (6).
6. Schließen Sie die freien Kabel der Dimmer-Box an die COM- und 12V-Anschlussklemmen (8) an.
7. Verbinden Sie die Kabel der Leuchten mit den positiven und negativen Anschlüssen an der Tochterplatine (7).
8. Verwenden Sie den Netzstecker (4), um den Transformator einzuschalten.

Verkabelungshinweise

• Leitungen, die größer als 10 Gauge sind, können nicht an der Tochterplatine verwendet werden.
• Die Platine verfügt über zwei positive und negative Anschlüsse für mehrere Leuchtenlinien: Zone 1 (Z1+/Z1-) und Zone 2 (Z2+/Z2-).

Einrichtung der Hinkley-App

Zusätzlich zur Wandsteuerung kann das System über die Hinkley-App gesteuert werden:

• Laden Sie die App aus dem App Store oder Google Play herunter.
• Erstellen Sie ein Konto und bestätigen Sie dieses über den per E-Mail erhaltenen Verifizierungscode.
• Stellen Sie sicher, dass Bluetooth auf Ihrem Smartphone aktiviert ist.
• Wählen Sie in der App Gerät hinzufügen und folgen Sie den Anweisungen zur Eingabe von WLAN-Name und Passwort.
• Nach Abschluss der Verbindung können Sie über den Hauptbildschirm der App Funktionen wie Timer und Zeitpläne verwalten.
