Installationsanleitung für SIIG 04-1350A Monitor-Tischhalterung mit RGB-Beleuchtung

Erfahren Sie, wie Sie die SIIG 04-1350A Monitor-Tischhalterung mit Gaming-RGB-Beleuchtung sicher montieren, den Federarm einstellen und die Beleuchtung steuern. Inklusive Schritt-für-Schritt-Anleitung für Tischklemmen- und...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Justierung der Federspannung Seite 1 Montage der Tischklemme und Basis Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Einrichtung der SIIG 04-1350A Monitor-Tischhalterung. Vor der Montage ist sicherzustellen, dass die Tischoberfläche das Gewicht des Monitors (2-9 kg) tragen kann. Die Halterung ist ausschließlich für den Innenbereich konzipiert. Achten Sie beim Auspacken auf Vollständigkeit der Teile und verwenden Sie geeignetes Werkzeug.

Montage und Installation

Die Halterung kann entweder per Tischklemme oder durch eine vorhandene Kabeldurchführung (Grommet) montiert werden:

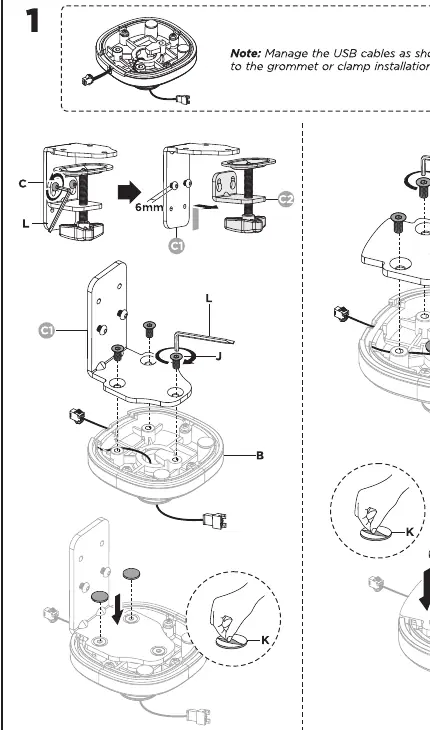

Montage der Tischklemme und Basis
Montage der Tischklemme und Basis
  • Tischklemmen-Montage: Geeignet für Tischplattenstärken von 10-85 mm.
  • Durchtisch-Montage: Erfordert ein Loch mit einem Durchmesser von 10-60 mm in der Tischplatte.
  • Arm-Montage: Der Federarm muss vorsichtig entfaltet werden. Achtung: Verletzungsgefahr durch gespeicherte Energie in der Feder. Halten Sie die Armhälften fest, während Sie die Sicherung entfernen.
  • Monitor-Befestigung: Der VESA-Adapter (75x75 oder 100x100) wird mit den beiliegenden Schrauben (M-A oder M-B) am Monitor befestigt und anschließend in den Arm eingehängt.

Einstellung des Federarms

Nachdem der Monitor montiert ist, muss die Federspannung angepasst werden:

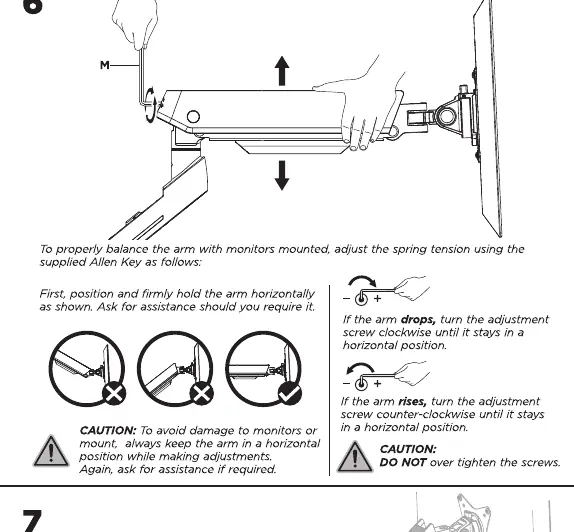

Justierung der Federspannung
Justierung der Federspannung
  • Wenn der Arm nach unten sinkt: Drehen Sie die Einstellschraube mit dem Inbusschlüssel im Uhrzeigersinn (+).
  • Wenn der Arm nach oben steigt: Drehen Sie die Einstellschraube gegen den Uhrzeigersinn (-).
  • Halten Sie den Arm während der Justierung immer in einer horizontalen Position.

RGB-Beleuchtung und Steuerung

Die Halterung verfügt über eine integrierte RGB-Beleuchtung, die über eine Fernbedienung gesteuert wird:

  • Entfernen Sie die Plastikfolie aus dem Batteriefach der Fernbedienung.
  • Die Fernbedienung bietet Funktionen für Ein/Aus, Effektgeschwindigkeit, Effektmodus, Helligkeit und Farbauswahl.
  • Zum Koppeln der Fernbedienung halten Sie die Taste 5 Sekunden lang gedrückt, bis die Beleuchtung reagiert.

Wartung

Überprüfen Sie alle Schraubverbindungen und die Stabilität der Halterung in regelmäßigen Abständen (mindestens alle drei Monate), um einen sicheren Betrieb zu gewährleisten.

Herstellerinformationen

SIIG Inc.

Markenprofil
Herstellerwebsite https://www.siig.com Support https://www.siig.com/support Herstellerhandbücher https://www.siig.com/support

Praktische Hilfe

Typische Probleme

Monitorarm sinkt nach unten

Erhöhen Sie die Federspannung durch Drehen der Einstellschraube im Uhrzeigersinn (+).

Monitorarm steigt von selbst nach oben

Verringern Sie die Federspannung durch Drehen der Einstellschraube gegen den Uhrzeigersinn (-).

RGB-Fernbedienung reagiert nicht

Stellen Sie sicher, dass die Plastikfolie aus dem Batteriefach entfernt wurde und führen Sie ggf. den Kopplungsvorgang (5 Sekunden Taste gedrückt halten) erneut durch.

Vor der Verwendung

  • Prüfen Sie, ob die Tischplatte das Gewicht des Monitors (2-9 kg) tragen kann.
  • Stellen Sie sicher, dass alle Teile gemäß der Teileliste vorhanden sind.
  • Entfernen Sie die Sicherung des Federarms nur unter kontrolliertem Festhalten der Armhälften.
  • Wählen Sie die passende Montagemethode (Klemme oder Durchtisch) basierend auf Ihrer Tischbeschaffenheit.

Technische Daten in der Praxis

VESA-Kompatibilität
Unterstützt 75x75 mm und 100x100 mm Lochabstände.
Tischplattenstärke
10-85 mm für Klemmenmontage, 10-80 mm für Durchtischmontage.

Abbildungen und Diagramme

  • Schritt 1 zeigt die Montage der Basis und die Kabeldurchführung.
  • Schritt 2 illustriert das vorsichtige Entfalten des Federarms.
  • Schritt 4 zeigt die korrekte VESA-Plattenmontage am Monitor.
  • Schritt 6-7 verdeutlichen die Justierung der Federspannung mittels Inbusschlüssel.

Modellkompatibilität

  • Nur für Monitore bis 34 Zoll geeignet.
  • Nicht für die Montage an instabilen oder hohlen Wänden/Tischen geeignet.
