Installationsanleitung für SIIG 04-1349A Heavy Duty Gasdruckfeder-Monitorhalterung

Erfahren Sie, wie Sie die SIIG 04-1349A Monitorhalterung sicher montieren, den Gasdruckarm einstellen und Ihren Monitor korrekt befestigen. Inklusive Schritt-für-Schritt-Anleitung für C-Klemmen- und Tüllenmontage.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Einstellung der SIIG 04-1349A Monitorhalterung. Das System ist für Monitore mit einem Gewicht von 3 bis 23 kg ausgelegt. Vor der Montage ist sicherzustellen, dass die Montagefläche das kombinierte Gewicht von Monitor und Halterung tragen kann. Die Installation sollte nur von Fachpersonal durchgeführt werden.

Montageoptionen

Die Halterung bietet zwei Befestigungsmöglichkeiten:

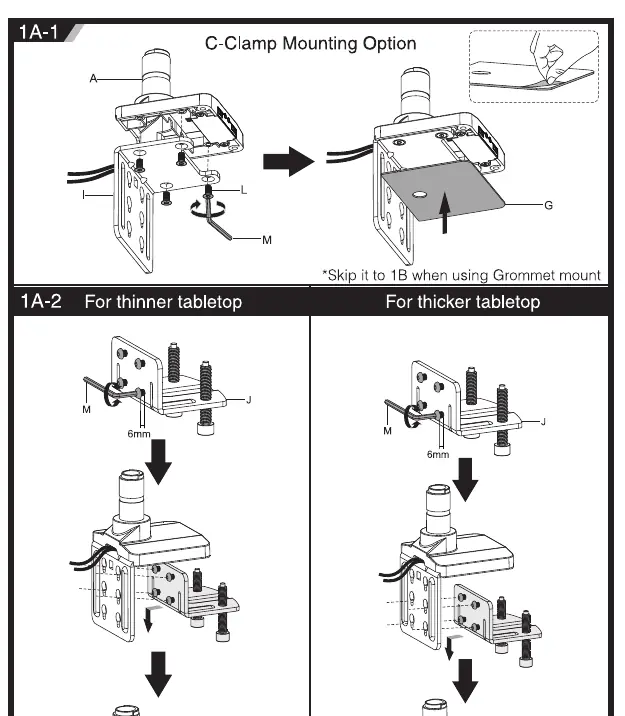

Montage der C-Klemme für unterschiedliche Tischstärken
Montage der C-Klemme für unterschiedliche Tischstärken
  • C-Klemmen-Montage: Geeignet für Tischplatten. Die Anleitung unterscheidet hierbei zwischen dünneren und dickeren Tischplatten, um die korrekte Klemmtiefe (10-58 mm oder 50-85 mm) zu gewährleisten.
  • Tüllenmontage (Grommet): Für die Befestigung durch eine Tischbohrung.

Installation des Monitors

Nach der Montage des Arms am Tisch erfolgt die Befestigung des Monitors über die VESA-Platte. Es stehen verschiedene Schraubensätze (M4, M5) zur Verfügung, um flache oder gewölbte Monitore sowie VESA-Standards bis 200x200 mm abzudecken.

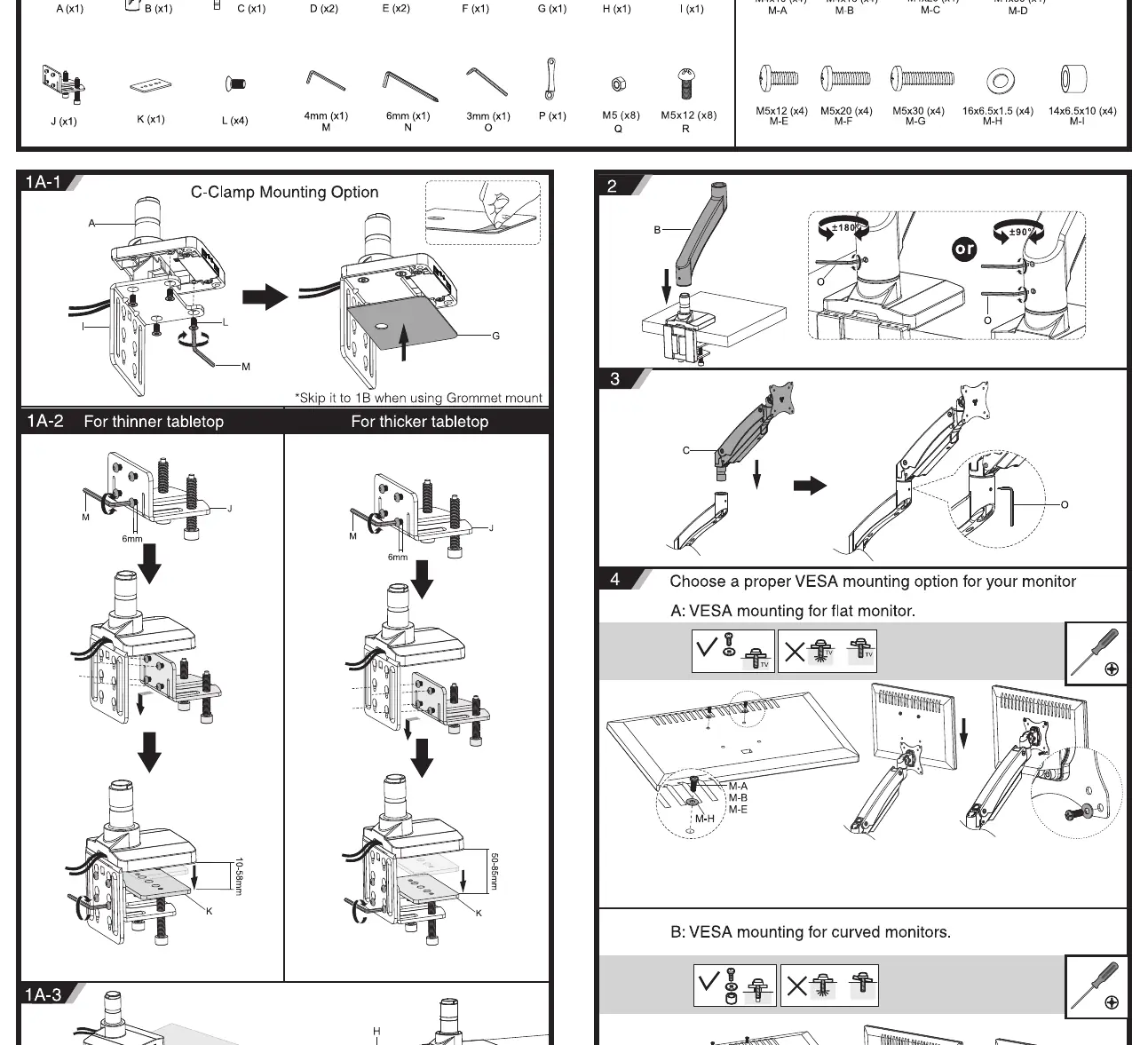

Übersicht der mitgelieferten Montageteile und schrittweise Anleitung zur Befestigung der Monitorhalterung am Schreibtisch sowie zur Montage des Monitors mittels VESA-Platte.
Übersicht der mitgelieferten Montageteile und schrittweise Anleitung zur Befestigung der Monitorhalterung am Schreibtisch sowie zur Montage des Monitors mittels VESA-Platte.

Einstellung der Gasdruckfeder

Um den Monitor in der gewünschten Höhe zu halten, muss die Federspannung mit dem beiliegenden Inbusschlüssel angepasst werden:

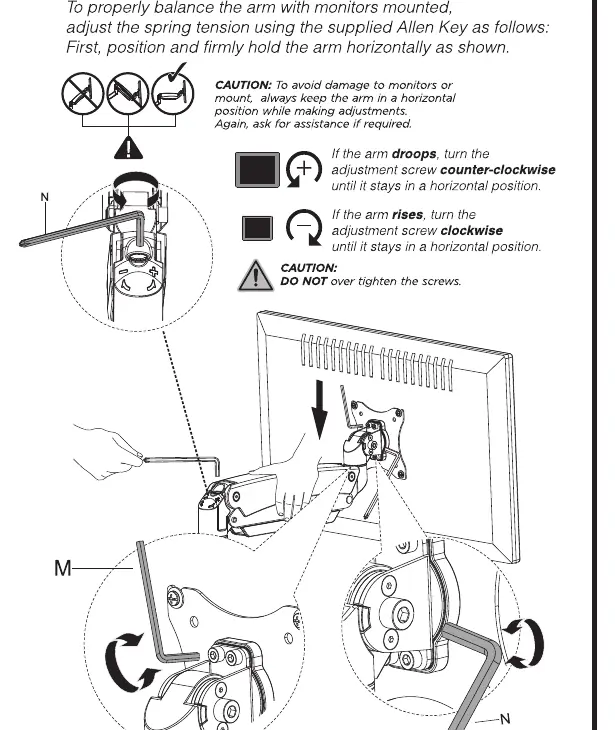

Justierung der Federspannung
Justierung der Federspannung
  • Arm sinkt ab: Drehen Sie die Einstellschraube gegen den Uhrzeigersinn.
  • Arm steigt nach oben: Drehen Sie die Einstellschraube im Uhrzeigersinn.

Wichtig: Halten Sie den Arm während der Einstellung immer in einer horizontalen Position. Ziehen Sie die Schrauben nicht zu fest an.

Wartung und Sicherheit

Überprüfen Sie die Halterung regelmäßig (mindestens alle drei Monate) auf festen Sitz. Drehen Sie den Monitor nicht über die hintere Tischkante hinaus, um ein Umkippen zu vermeiden. Weitere Unterstützung finden Sie unter http://www.siig.com/support.

Herstellerinformationen

SIIG Inc.

Markenprofil

Praktische Hilfe

Typische Probleme

Der Monitorarm sinkt von selbst ab.

Erhöhen Sie die Federspannung, indem Sie die Einstellschraube am Arm gegen den Uhrzeigersinn drehen.

Der Monitorarm bewegt sich von alleine nach oben.

Verringern Sie die Federspannung, indem Sie die Einstellschraube am Arm im Uhrzeigersinn drehen.

Der Monitor neigt sich oder dreht sich ungewollt.

Ziehen Sie die entsprechenden Schrauben an den Gelenken für die Neigungs- und Drehfunktion fest.

Vor der Verwendung

  • Prüfen Sie, ob alle Teile gemäß der Komponentenliste vorhanden sind.
  • Stellen Sie sicher, dass die Tischplatte stabil genug für das Gewicht (3-23 kg) ist.
  • Wählen Sie die passende Montageart (C-Klemme oder Tülle).
  • Stellen Sie sicher, dass der Monitor VESA-kompatibel ist (75x75 bis 200x200).
  • Halten Sie den Arm während der Federeinstellung immer horizontal.

Technische Daten in der Praxis

Tragfähigkeit
Unterstützt Monitore von 3 kg bis 23 kg.
VESA-Standard
Kompatibel mit 75x75, 100x100, 200x100 und 200x200 mm.
Tischplattenstärke
C-Klemme unterstützt Dicken von 10-85 mm je nach Konfiguration.

Abbildungen und Diagramme

  • Die Anleitung zeigt detailliert die Montage der C-Klemme für unterschiedliche Tischstärken.
  • Schritt 4 illustriert die korrekte Verschraubung für flache und gewölbte Monitore.
  • Seite 1, Punkt 6 zeigt die korrekte Handhabung des Inbusschlüssels zur Justierung der Gasdruckfeder.

Modellkompatibilität

  • Nicht für die Montage an Holzwänden, Betonwänden oder Ziegelwänden geeignet (nur für Schreibtische).
  • Nur für den Innenbereich bestimmt.
