Installationsanleitung für Matchmaster 04MM-TB04L Wandhalterung
Erfahren Sie, wie Sie die Matchmaster 04MM-TB04L Wandhalterung sicher montieren. Dieser Leitfaden enthält wichtige Sicherheitshinweise, VESA-Kompatibilitätsdaten und eine Schritt-für-Schritt-Anleitung zur Installation an Holz- oder...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Die Matchmaster 04MM-TB04L ist eine starre Wandhalterung für Flachbildschirme. Vor der Montage ist sicherzustellen, dass die Wand das Gewicht des Fernsehers und der Halterung tragen kann. Die Installation sollte nur von qualifiziertem Fachpersonal durchgeführt werden. Überprüfen Sie vor Beginn den Lieferumfang anhand der Teileliste und führen Sie alle drei Monate eine Wartung durch, um den festen Sitz aller Schrauben zu prüfen.
Sicherheitshinweise
- Überschreiten Sie niemals das zulässige Höchstgewicht.
- Die Halterung ist nur für die Montage an Holzbalken oder massiven Beton-/Ziegelwänden geeignet.
- Halten Sie Kleinteile von Kindern fern, da Erstickungsgefahr besteht.
- Verwenden Sie nur die mitgelieferten Befestigungsschrauben und ziehen Sie diese nicht zu fest an.
Montage an der Wand

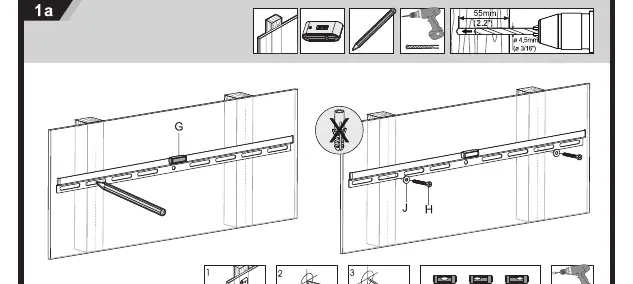

Montage an Holzwänden (1a): Markieren Sie die Positionen mit einer Wasserwaage. Bohren Sie Löcher mit einem Durchmesser von 4,5 mm und einer Tiefe von 55 mm. Befestigen Sie die Wandplatte (G) mit den Schrauben (H) und Unterlegscheiben (J).
Montage an Beton-/Ziegelwänden (1b): Markieren Sie die Positionen. Bohren Sie Löcher mit einem Durchmesser von 10 mm und einer Tiefe von 60 mm. Setzen Sie die Dübel (I) ein und befestigen Sie die Wandplatte (G) mit den Schrauben (H) und Unterlegscheiben (J).
Montage am Fernseher
Befestigen Sie die Halterungsschienen am Fernseher unter Verwendung der passenden Schrauben (A, B oder C) und Distanzstücke (D, E oder F), je nach VESA-Standard Ihres Geräts. Achten Sie darauf, die richtige Schraubenkombination für die Tiefe der Gewindebohrungen an Ihrem TV zu wählen.
Aufhängen des Fernsehers
Hängen Sie den Fernseher mit den montierten Schienen in die Wandplatte ein. Sichern Sie die Halterung, indem Sie die Sicherheitsschrauben an den Schienen festziehen, um ein unbeabsichtigtes Aushängen zu verhindern.
Technische Daten
- VESA-Kompatibilität: 200x200, 300x300, 400x200, 400x400, 600x400 mm
- Maximale Traglast: 40 kg (88 lbs)
- Geeignet für Bildschirmgrößen bis zu 70 Zoll
Herstellerinformationen
Matchmaster Communications Pty Ltd
Praktische Hilfe
Typische Probleme
Schrauben lassen sich nicht festziehen oder sind zu lang.
Verwenden Sie die beiliegenden Distanzstücke (D, E, F), um den Abstand zwischen Schiene und TV-Gehäuse auszugleichen.
Wandplatte sitzt schief.
Verwenden Sie vor dem Bohren unbedingt eine Wasserwaage, um die horizontale Ausrichtung der Wandplatte (G) sicherzustellen.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß der Teileliste vorhanden sind.
- Stellen Sie sicher, dass die Wandstruktur (Holz oder Beton) das Gewicht tragen kann.
- Wählen Sie den passenden Bohrer für den Wandtyp (4,5 mm für Holz, 10 mm für Beton).
- Prüfen Sie die VESA-Maße Ihres Fernsehers.
- Stellen Sie sicher, dass das Gesamtgewicht des Fernsehers 40 kg nicht überschreitet.
Technische Daten in der Praxis
- VESA 200x200 bis 600x400
- Gibt die Abstände der Befestigungslöcher auf der Rückseite des Fernsehers in Millimetern an.
- 40 kg (88 lbs) RATED
- Das maximale Gewicht, das die Halterung sicher tragen kann.
Abbildungen und Diagramme
- Schritt 1a/1b zeigt die korrekte Bohrtechnik für Holz- bzw. Betonwände.
- Schritt 2a/2b illustriert die Verwendung der Distanzstücke (D, E, F) zur Anpassung an verschiedene TV-Rückseiten.
- Schritt 3 zeigt das Einhängen und die Sicherung der Schienen an der Wandplatte.
Modellkompatibilität
- Nur für Flachbildschirme mit VESA-Standard bis 600x400 geeignet.
- Nicht für die Montage an Hohlwänden oder Gipskarton ohne massive Unterkonstruktion geeignet.
