Bedienungsanleitung für Growatt ARK Hochvolt-Batteriesystem
Schnellstartanleitung und Benutzerhandbuch für das Growatt ARK Hochvolt-Batteriesystem. Erfahren Sie alles über Installation, Verkabelung, Inbetriebnahme, Sicherheitshinweise und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Growatt ARK Hochvolt-Batteriesystem ist ein modulares Energiespeichersystem, bestehend aus dem Leistungsmodul HVC 60050-A1 und mehreren ARK 2.5H-A1 Batteriemodulen. Die Montage und Inbetriebnahme erfordern zwingend Fachwissen und die Einhaltung der Sicherheitsvorschriften. Das System ist für den Innen- und Außenbereich geeignet (IP65).
Produktübersicht
Das System umfasst:
- HVC 60050-A1 (Leistungsmodul): Steuereinheit, DC-Schutzschalter, Strom- und Kommunikationsanschlüsse.
- ARK 2.5H-A1 (Batteriemodul): Batteriemanagementsystem (BMS), Zellen und Mechanikteile.
Es können 2 bis 10 Module in Reihe geschaltet werden, um die Kapazität zu erweitern.
Sicherheitshinweise
- Montage nur durch qualifiziertes Fachpersonal.
- Isolierwerkzeuge und persönliche Schutzausrüstung (PSA) verwenden.
- Nicht in der Nähe von explosiven oder brennbaren Stoffen montieren.
- Batterie nicht auf den Kopf stellen.
- Bei Außeninstallation ist ein Sonnen- und Regenschutz erforderlich.
- Erdungsleitung muss zuverlässig angeschlossen sein.
Montage und Installation
Das System kann als Wand- oder Standmontage installiert werden.
- Wandmontage: Tragkraft der Wand muss mindestens 150 kg betragen. Mindestabstand 300 mm zur Seite und 500 mm zum Boden einhalten.

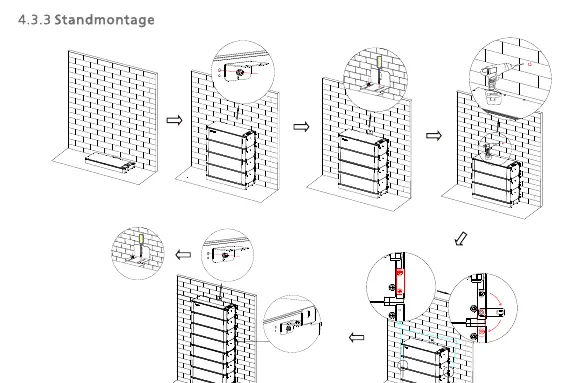

- Standmontage: Batteriesockel verwenden. Bei mehr als 6 Batterien wird die Stapelung in zwei Reihen empfohlen.
- Sicherheit: Bei mehr als 4 Batterien ist die Standmontage zu bevorzugen.

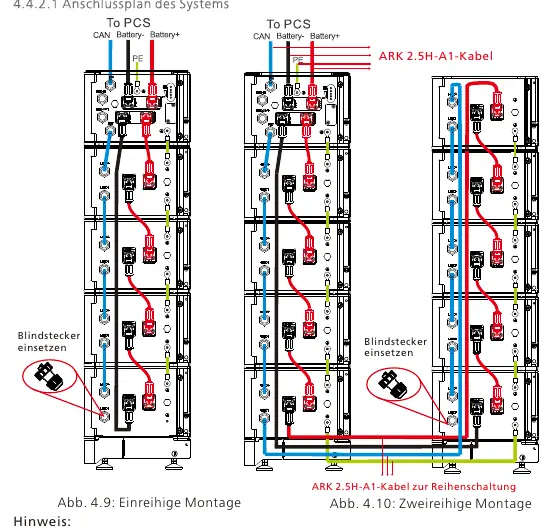

Elektrischer Anschluss
Beachten Sie beim Anschluss die Farbcodierungen der Kabel, um Kurzschlüsse zu vermeiden.
- Kommunikation: CAN-Kommunikation zwischen PCS und Batteriesystem.
- Verkabelung: Stromkabel in die Anschlüsse schieben, bis sie hörbar einrasten.
- Erdung: Ein 6-mm²-Erdungsdraht ist zwingend erforderlich.
- Blindstecker: Am letzten Batteriemodul muss ein Blindstecker in den LINK 1 Anschluss eingesetzt werden.
Inbetriebnahme und Betrieb
Vor dem Einschalten den korrekten Anschluss aller Kabel prüfen.
- Batterie und PCS anschließen.
- Schutzschalter am Leistungsmodul auf ON stellen.
- Taste POWER für mehr als 5 Sekunden drücken.
- LED-Anzeige prüfen: Wenn RUN/ALM und SOC-Leuchten leuchten, ist das System betriebsbereit.
Wartung und Fehlerbehebung
Bei Störungen zeigt die LED-Anzeige (RUN/ALM) den Status an. Blinkt die ALM-Leuchte rot, liegt ein Fehler vor (z.B. Kurzschluss, Kommunikationsfehler). In diesem Fall System ausschalten und Fachpersonal hinzuziehen. Vor Wartungsarbeiten immer den DC-Schutzschalter trennen.
Technische Daten
Das System bietet eine Entladetiefe (DoD) von 90% und einen Betriebstemperaturbereich von -10°C bis 50°C. Die Schutzart beträgt IP65.
Herstellerinformationen
Shenzhen Growatt New Energy Co., Ltd.
Praktische Hilfe
Typische Probleme
ALM-Leuchte blinkt rot
Kurzschluss oder Kommunikationsfehler. System ausschalten und Fachpersonal kontaktieren.
System startet nicht
Kabelanschlüsse prüfen, Schutzschalter auf ON stellen, Taste POWER für >5s drücken.
Kommunikationsfehler (CAN)
Verbindung zwischen PCS und Batterie prüfen. Wenn Anschluss korrekt, ist eine Reparatur durch Fachpersonal erforderlich.
Vor der Verwendung
- Fachliche Qualifikation sicherstellen
- Isolierwerkzeuge und Schutzausrüstung bereitstellen
- Montageort auf Tragfähigkeit prüfen (mind. 150kg für Wand)
- Mindestabstände (300mm) einhalten
- Erdungsleitung vorbereiten
- Spannungsdifferenz der Module vor Reihenschaltung prüfen (max. 0,5V)
Technische Daten in der Praxis
- Nennspannung
- Abhängig von der Anzahl der in Reihe geschalteten Module (51,2V pro Modul).
- Schutzart IP65
- Staubdicht und Schutz gegen Strahlwasser, für Innen- und Außenmontage geeignet.
- Entladetiefe (DoD) 90%
- 90% der Nennkapazität sind nutzbar.
Abbildungen und Diagramme

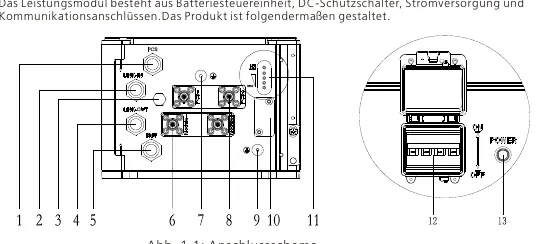

- Anschlussschema HVC 60050-A1 zeigt PCS- und BMS-Kommunikationsports.
- Anschlussschema ARK 2.5H-A1 zeigt LINK 0/1 Verbindungen.

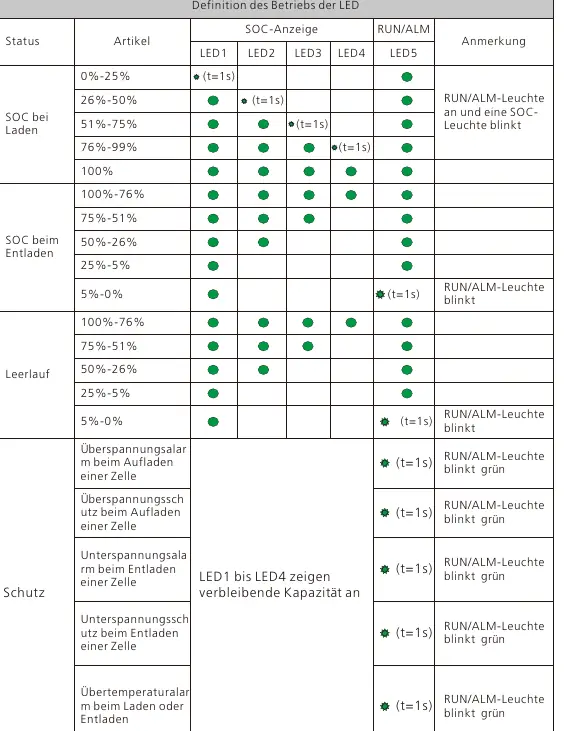

- LED-Signalschema zur Statusdiagnose.
Modellkompatibilität
- Nur ARK 2.5H-A1 Module verwenden.
- Bis zu 10 Module in Reihe schaltbar.
- Spannungsdifferenz der Module bei Reihenschaltung max. 0,5V.
