V-TAC 48100E ESS Series LFP-Batteriespeicher - Benutzerhandbuch
Schnellstartanleitung und Benutzerhandbuch für den V-TAC 48100E ESS LFP-Batteriespeicher. Erfahren Sie alles über Installation, Verkabelung, DIP-Schalter-Einstellungen, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Handbuch enthält Anweisungen für die Installation, den Betrieb und die Wartung des V-TAC 48100E ESS LFP-Batteriespeichers. Es richtet sich an technisches Personal, Installationsfachkräfte und Wartungsingenieure. Die Batterie ist für den Einsatz in Energiespeichersystemen, als Backup-Stromversorgung und zur Optimierung des Eigenverbrauchs von PV-Anlagen konzipiert.
Sicherheitshinweise
- Verbot: Nicht umdrehen, kippen oder kollidieren lassen.
- Kurzschluss vermeiden: Positive und negative Pole niemals kurzschließen.
- Umgebung: Nicht in Wasser oder Flüssigkeiten eintauchen. Nicht in Feuer werfen.
- Installation: Keine Werkzeuge auf der Batterie ablegen. Nur von geschultem Personal installieren lassen.
- Temperatur: Betriebstemperaturbereiche strikt einhalten, um Leistung und Sicherheit zu gewährleisten.
Produktübersicht
Der 48100E ESS nutzt Lithium-Eisenphosphat (LFP) als Kathodenmaterial. Er verfügt über ein integriertes Batteriemanagementsystem (BMS) für Überwachungs- und Schutzfunktionen (Überspannung, Unterspannung, Überstrom, Kurzschluss, Temperatur).
Technische Merkmale
- Hohe Energiedichte und lange Lebensdauer.
- Wartungsfrei im Betrieb.
- Unterstützt RS485/CAN-Kommunikation.
- Unterstützt Parallelverbindung von bis zu 6 Gruppen ohne Steuereinheit (bis zu 15 mit Steuereinheit).
Installation
Vor der Installation müssen die Batterien auf Schäden oder Leckagen geprüft werden. Die Installation sollte durch mindestens 4 Personen erfolgen, da die Batterie schwer ist.
Vorbereitung
- Stellen Sie sicher, dass die Batterie ausgeschaltet ist.
- Verwenden Sie isolierte Werkzeuge, um Stromschläge zu vermeiden.
- Verbinden Sie die Erdungskabel zwischen Batterie und Schrank/Rack.
Verkabelung

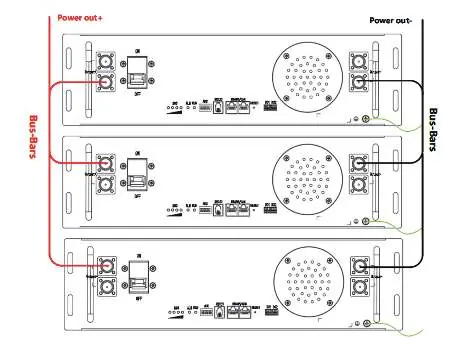

Verwenden Sie die negativen und positiven Stromkabel, um die Batterie mit den entsprechenden Sammelschienen (Bus-Bars) zu verbinden. Bei Parallelschaltung ist auf die korrekte Konfiguration der Sammelschienen zu achten, wenn der Gesamtstrom 100A übersteigt.
Inbetriebnahme
Um die Batterie in Betrieb zu nehmen:
- Schalten Sie das Ladegerät am Benutzerterminal ein.
- Schalten Sie den MCB/Schalter der Lithium-Batterie ein.
- Beobachten Sie die RUN- und ALARM-Anzeigen. Wenn RUN leuchtet und ALARM aus ist, arbeitet die Batterie normal.
DIP-Adressierung: Zur Kommunikation müssen die DIP-Schalter am Panel entsprechend der Adressierungstabelle (siehe Handbuch) eingestellt werden.
Wartung und Lagerung
- Routineprüfung: Alle drei Monate Sichtprüfung auf Sauberkeit, feste Anschlüsse und Gehäusezustand.
- Lagerung: Bei längerer Nichtbenutzung auf 40%-50% SOC laden. Lagerung an einem trockenen, gut belüfteten Ort bei 15°C-35°C empfohlen.
- Wartung: Nach Entladung zeitnah wieder aufladen, um die Lebensdauer nicht zu beeinträchtigen.
Praktische Hilfe
Typische Probleme
Indikator blinkt nicht
Stromkabel prüfen, Schalter einschalten, BMS-Status prüfen (ggf. laden), BMS auf Defekt prüfen.
Entladen nicht möglich
Anschlüsse prüfen, BMS-Kommunikation prüfen, Schalter prüfen.
Laden nicht möglich
Ladegerät prüfen, Anschlüsse prüfen, BMS-Kommunikation prüfen.
Kommunikationsfehler
Kommunikationskabel prüfen, BMS-Status prüfen, Schalter prüfen.
Vor der Verwendung
- Prüfen Sie die Vollständigkeit des Zubehörs.
- Stellen Sie sicher, dass die Batterie ausgeschaltet ist.
- Verwenden Sie isolierte Werkzeuge.
- Überprüfen Sie die DIP-Schalter-Einstellungen für die Adressierung.
- Stellen Sie sicher, dass die Batterie vor der Installation von allen Stromquellen getrennt ist.
Technische Daten in der Praxis
- Nennspannung
- 48V (15S) oder 51.2V (16S) je nach Modell.
- Betriebstemperatur Laden
- 0°C bis 60°C (Empfohlen 15°C bis 35°C).
- Betriebstemperatur Entladen
- -20°C bis 60°C (Empfohlen 15°C bis 35°C).
- Terminal-Drehmoment
- 7 N·m.
Abbildungen und Diagramme
- Figure 3-1: Systemübersicht mit Wechselrichter, PV und Lasten.
- Figure 5-2: Frontpanel-Layout mit Anschlüssen 1-13.

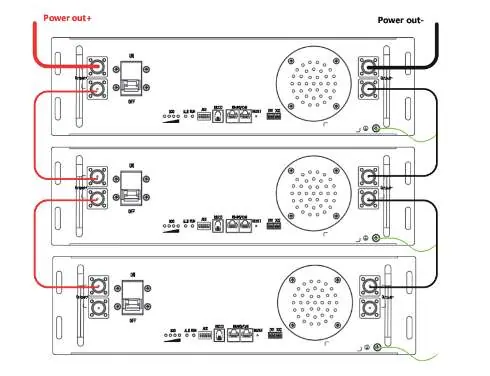

- Figure 6-3: Verkabelung der Batterien.
- Figure 6-5: RS485/CAN-Kommunikationsverkabelung.
Modellkompatibilität
- Unterstützt Parallelverbindung von bis zu 6 Gruppen ohne Steuereinheit.
- Unterstützt bis zu 15 Gruppen mit Steuereinheit.
- Nicht für Reihenschaltung geeignet.
- Bei A/B-Umgebungen (Meeresnähe/Verschmutzung) ist ein IP55-Schrank erforderlich.
