Bedienungsanleitung für DONGERDI AC-Adapter
Erfahren Sie, wie Sie Ihren DONGERDI AC-Adapter sicher anschließen, verwenden und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Schritte zur Fehlerbehebung und technische Spezifikationen für den Betrieb Ihres...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der DONGERDI AC-Adapter dient zur Stromversorgung und zum Laden von Notebooks. Bei einem Fehler (Kurzschluss oder Überhitzung) schaltet er automatisch ab. Um ihn zurückzusetzen, trennen Sie ihn für mindestens 10 Sekunden von der Stromquelle. S. 3, 5
Wichtigste Schritte
- Anschluss an das Notebook S. 3, 4
Probleme und Lösungen
Adapter schaltet ab
Trennen Sie den Adapter für 10 Sekunden vom Strom und prüfen Sie auf Überhitzung oder Kurzschluss.
S. 3, 4, 5Wartung und Reset
- Zurücksetzen nach Fehler S. 3, 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Input | 100-240V ~ 3.5A 50-60Hz | Eingangsspannung | S. 4 |
| Output | 19.5V 11.8A | Ausgangsspannung und Stromstärke | S. 4 |
| Maximum Power | 230W | Maximale Leistung | S. 4 |
Wo es im PDF steht
- Sicherheitshinweise S. 1, 2
- Installation und Nutzung S. 3
- Technische Daten und Fehlerbehebung S. 4, 5
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur sicheren Verwendung des DONGERDI AC-Adapters. Der Adapter dient zur Stromversorgung und zum Laden von Notebooks. Bei einem erkannten Fehler, wie einem Kurzschluss oder Überhitzung, schaltet sich der Adapter automatisch ab. Um ihn zurückzusetzen, muss der Fehler behoben und der Adapter für mindestens 10 Sekunden von der Stromquelle getrennt werden.
Produktbeschreibung
Das Paket enthält:
- Einen DONGERDI AC-Adapter
- Ein Standard-AC-Stromkabel
Der Adapter verfügt über ein festes Kabel, das mit dem Notebook verbunden wird.
Installation und Inbetriebnahme
Um den Adapter mit einer Standard-Steckdose zu verbinden, führen Sie folgende Schritte aus:
- Schließen Sie das kleinere Ende des AC-Stromkabels an den Adapter an.
- Stecken Sie das große Ende des Stromkabels in die Steckdose.
- Verbinden Sie den kleineren Stecker mit dem Stromanschluss Ihres Notebooks.
Stellen Sie sicher, dass das Notebook lädt, indem Sie das Stromsymbol in der Taskleiste Ihres Computers überprüfen. Es wird als Stecker angezeigt, wenn der Computer geladen wird.
Sicherheitshinweise
Beachten Sie diese Vorsichtsmaßnahmen, um Verletzungen und Sachschäden zu vermeiden:
- Kabel und Adapter: Wickeln Sie das Kabel niemals um den Adapter, da dies zu Kabelbrüchen führen kann. Verlegen Sie Kabel so, dass niemand darauf tritt oder darüber stolpert.
- Flüssigkeiten: Halten Sie den Adapter von Flüssigkeiten fern, um Kurzschlüsse und Korrosion zu vermeiden.
- Hitze und Belüftung: Der Adapter erzeugt während des Betriebs Wärme. Decken Sie den Adapter nicht ab und sorgen Sie für ausreichende Belüftung. Lassen Sie ihn nicht in Kontakt mit dem Körper (z. B. auf dem Schoß) für längere Zeit.
- Beschädigungen: Verwenden Sie keinen Adapter, der Anzeichen von Korrosion, Verformungen oder Rissen aufweist.
Fehlerbehebung
Wenn der Adapter nicht funktioniert, führen Sie folgende Schritte durch:
- Überprüfen Sie das Gehäuse und die Kabel auf sichtbare Schäden wie Risse oder freiliegende Drähte.
- Stellen Sie sicher, dass alle Anschlüsse fest sitzen.
- Prüfen Sie, ob die Steckdose funktioniert, indem Sie ein anderes Gerät anschließen.
- Wenn der Adapter sofort abschaltet, prüfen Sie den Anschluss am Notebook auf Schäden.
- Wenn der Adapter nach einiger Zeit abschaltet, stellen Sie sicher, dass er ausreichend belüftet ist.
Bei defekten Komponenten kontaktieren Sie den DONGERDI-Support unter [email protected].
Herstellerinformationen
GIGA-BYTE Technology Co., Ltd.
Praktische Hilfe
Typische Probleme
Adapter schaltet sich sofort ab
Prüfen Sie den Anschluss am Notebook auf Schäden oder Lockerheit. Trennen Sie den Adapter für 10 Sekunden vom Strom.
Adapter wird sehr heiß
Stellen Sie sicher, dass der Adapter nicht abgedeckt ist und ausreichend Luftzirkulation vorhanden ist. Es ist normal, dass der Adapter warm wird.
Kabel oder Gehäuse beschädigt
Verwenden Sie den Adapter nicht weiter. Kontaktieren Sie den Support für Ersatz.
Vor der Verwendung
- Prüfen Sie das Gehäuse auf Risse oder Verformungen.
- Kontrollieren Sie das Kabel auf Schnitte oder freiliegende Drähte.
- Stellen Sie sicher, dass die Steckdose nicht beschädigt ist.
- Vergewissern Sie sich, dass der Adapter nicht abgedeckt ist.
- Prüfen Sie, ob der Stecker-Typ (5.5*2.5mm) mit Ihrem Notebook kompatibel ist.
Technische Daten in der Praxis
- Maximum Power
- 230W. Die maximale Leistung, die der Adapter liefern kann.

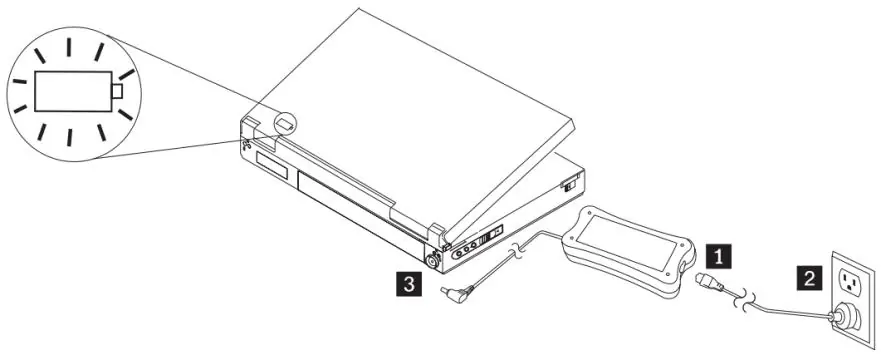

Abbildungen und Diagramme
- 1: Anschluss des Stromkabels an den Adapter.
- 2: Anschluss des Stromkabels an die Steckdose.
- 3: Anschluss des Adapters an das Notebook.
Modellkompatibilität
- Kompatibel mit Notebooks, die einen 5.5*2.5mm Stecker benötigen.
