Installationsanleitung für Gigabyte Grafikkarten-Stützhalterung 12WE6-ASBGUI-2XR
Detaillierte Installationsanleitung für die Gigabyte Grafikkarten-Stützhalterung 12WE6-ASBGUI-2XR. Erfahren Sie, wie Sie die Halterung korrekt am Mainboard und der Grafikkarte montieren, um ein Durchhängen der Grafikkarte zu verhindern.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Montage der Gigabyte Grafikkarten-Stützhalterung. Die Halterung dient dazu, das Gewicht schwerer Grafikkarten zu stützen und ein Durchhängen (Sagging) zu verhindern. Stellen Sie vor Beginn sicher, dass Ihr PC ausgeschaltet und vom Stromnetz getrennt ist.
Lieferumfang
Überprüfen Sie vor der Montage, ob alle Teile vorhanden sind:
- Verschiedene Halterungswinkel (je nach Modell)
- Abstandshalter (#6-32 und M3)
- Schrauben und Unterlegscheiben

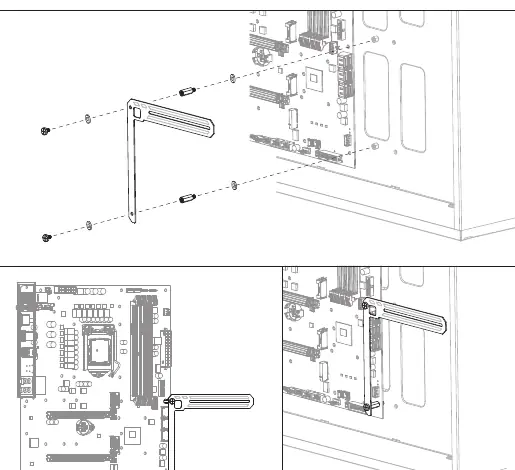

Schritt 1: Montage am Mainboard
Bereiten Sie das Mainboard für die Halterung vor:
- Wählen Sie die passenden Abstandshalter für Ihr Mainboard-Layout.
- Befestigen Sie die Abstandshalter an den entsprechenden Montagepunkten des Mainboards.
- Platzieren Sie den Halterungswinkel über den Abstandshaltern und sichern Sie ihn mit den mitgelieferten Schrauben und Unterlegscheiben.

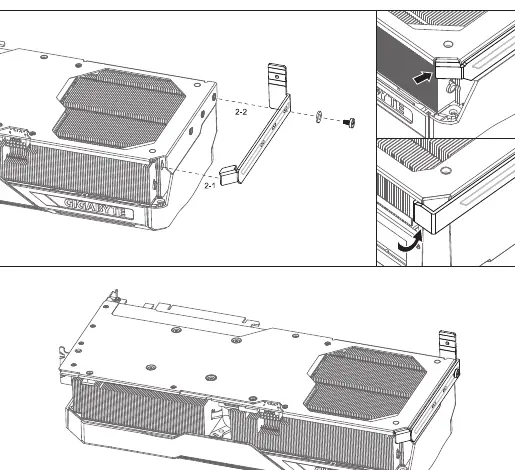

Schritt 2: Befestigung an der Grafikkarte
Bereiten Sie die Grafikkarte für die Montage vor:
- Identifizieren Sie die Montagepunkte an der Seite Ihrer Grafikkarte.
- Befestigen Sie das Gegenstück der Halterung an der Grafikkarte. Achten Sie darauf, die Schrauben fest, aber vorsichtig anzuziehen, um das Gehäuse der Grafikkarte nicht zu beschädigen.
Schritt 3: Einbau und Fixierung
Führen Sie die Grafikkarte in den PCIe-Steckplatz ein:
- Setzen Sie die Grafikkarte vorsichtig in den PCIe-Slot ein.
- Richten Sie die Halterung am Mainboard mit der an der Grafikkarte befestigten Halterung aus.
- Verbinden Sie beide Teile der Halterung miteinander und sichern Sie die Verbindung mit der entsprechenden Schraube und Unterlegscheibe, um die Grafikkarte in ihrer Position zu stabilisieren.
Herstellerinformationen
GIGA-BYTE Technology Co., Ltd.
Praktische Hilfe
Typische Probleme
Halterung passt nicht an die Grafikkarte
Überprüfen Sie, ob Sie die korrekten Montagepunkte an der Grafikkarte verwenden und ob die Halterung für Ihr spezifisches Grafikkartenmodell geeignet ist.
Schrauben lassen sich nicht festziehen
Stellen Sie sicher, dass Sie die richtigen Abstandshalter (M3 oder #6-32) für Ihr Mainboard verwenden.
Vor der Verwendung
- PC ausschalten und vom Stromnetz trennen.
- Alle im Lieferumfang enthaltenen Teile (Winkel, Schrauben, Abstandshalter) auf Vollständigkeit prüfen.
- Kompatibilität der Halterung mit dem Mainboard und der Grafikkarte sicherstellen.
- Geeignetes Werkzeug (Kreuzschlitzschraubendreher) bereitlegen.
Technische Daten in der Praxis
- #6-32 Abstandshalter
- Standard-Abstandshalter für PC-Gehäuse und Mainboard-Montage.
- M3 Abstandshalter
- Metrische Abstandshalter, oft für spezifische Mainboard-Montagepunkte verwendet.
Abbildungen und Diagramme
- Die Teileliste zeigt die verschiedenen Halterungswinkel und Schraubentypen.
- Schritt 1 illustriert die Montage der Abstandshalter am Mainboard.
- Schritt 2 zeigt die Befestigung der Halterung an der Grafikkarte.
- Schritt 3 zeigt den finalen Einbau und die Verbindung der Halterungselemente.
Modellkompatibilität
- Die Halterung ist für die Verwendung mit Gigabyte Grafikkarten konzipiert.
- Stellen Sie sicher, dass das Gehäuse ausreichend Platz für die Halterung bietet.
