Installationsanleitung für Gigabyte Mainboards
Diese Installationsanleitung führt Sie durch den Einbau Ihres Gigabyte Mainboards, von der CPU-Montage bis zum Anschluss der Peripheriegeräte. Erfahren Sie die korrekten Schritte für eine erfolgreiche Systemmontage.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient als allgemeiner Leitfaden für die Installation von Gigabyte-Mainboards. Bitte beachten Sie, dass die genaue Reihenfolge je nach verwendetem Gehäuse und den spezifischen Komponenten variieren kann. Für detaillierte, produktspezifische Anweisungen besuchen Sie bitte die offizielle Gigabyte-Website.
Vorbereitung und Einbau

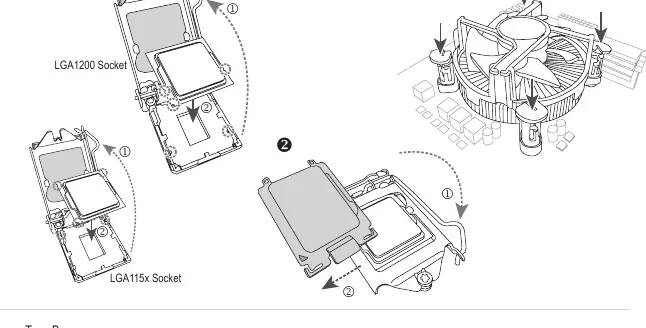

Schritt 1: CPU und CPU-Kühler
Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie dabei auf die korrekte Ausrichtung gemäß den Markierungen am Sockel (z. B. LGA115x oder LGA1200). Montieren Sie anschließend den CPU-Kühler gemäß den Anweisungen des Herstellers.
Schritt 2: Arbeitsspeicher (RAM)
Installieren Sie die Speichermodule in die entsprechenden Steckplätze auf dem Mainboard. Drücken Sie die Module fest nach unten, bis sie einrasten.

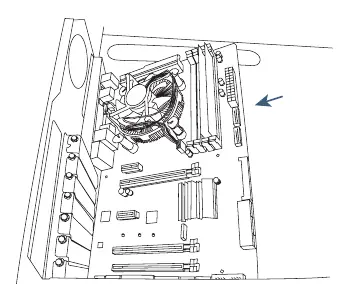

Schritt 3: Gehäuse und Mainboard
Bereiten Sie das Computergehäuse vor, indem Sie die Abstandshalter anbringen. Setzen Sie das Mainboard in das Gehäuse ein und befestigen Sie es mit den entsprechenden Schrauben.
Schritt 4: Erweiterungskarten
Installieren Sie bei Bedarf Erweiterungskarten (z. B. Grafikkarten) in die PCIe-Steckplätze des Mainboards.
Schritt 5: Netzteil
Bauen Sie das Netzteil in das Gehäuse ein und befestigen Sie es sicher.
Schritt 6: Laufwerke
Installieren Sie Festplatten (HDD/SSD) und optische Laufwerke in die dafür vorgesehenen Schächte des Gehäuses.

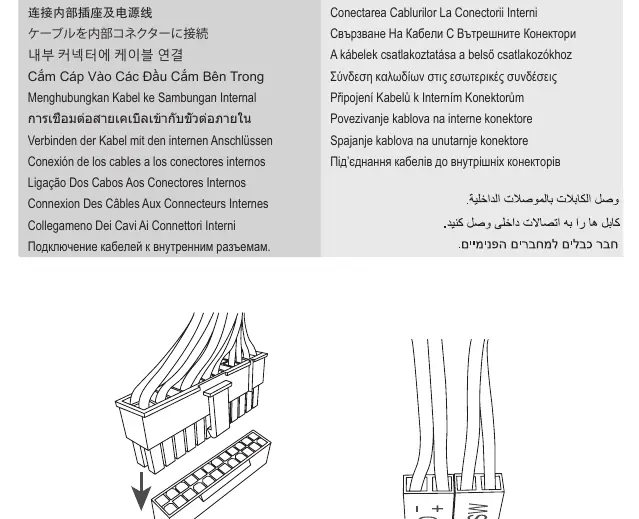

Schritt 7: Interne Kabelanschlüsse
Verbinden Sie alle notwendigen Kabel mit den internen Anschlüssen auf dem Mainboard. Dazu gehören die Stromversorgung, SATA-Kabel für Laufwerke sowie Anschlüsse für das Front-Panel des Gehäuses.
Schritt 8: Peripheriegeräte
Schließen Sie nach dem Zusammenbau alle externen Peripheriegeräte wie Tastatur, Maus und Monitor an die entsprechenden Anschlüsse an der Rückseite des Mainboards an.
Herstellerinformationen
GIGA-BYTE Technology Co., Ltd.
Praktische Hilfe
Typische Probleme
Unterschiedliche Installationsreihenfolge
Die Reihenfolge der Installation kann je nach Gehäuse und verwendeten Komponenten variieren. Passen Sie den Prozess entsprechend an.
Falsche CPU-Ausrichtung
Achten Sie beim Einbau der CPU strikt auf die Markierungen am Sockel (z. B. LGA115x oder LGA1200), um Beschädigungen der Pins zu vermeiden.
Vor der Verwendung
- Bereiten Sie das Computergehäuse für die Montage vor.
- Stellen Sie sicher, dass alle Komponenten (CPU, RAM, Netzteil, Laufwerke) kompatibel sind.
- Prüfen Sie, ob alle notwendigen Kabel für die internen Anschlüsse vorhanden sind.
- Stellen Sie sicher, dass Sie über ein kompatibles Netzteil verfügen.
Technische Daten in der Praxis
- LGA115x / LGA1200
- Bezeichnet den CPU-Sockeltyp; stellen Sie sicher, dass Ihre CPU mit dem Sockel auf dem Mainboard kompatibel ist.
Abbildungen und Diagramme
- Die Abbildungen zeigen die korrekte Ausrichtung der CPU im Sockel.
- Die Diagramme illustrieren die Verkabelung der internen Anschlüsse, einschließlich SATA und Front-Panel-Header.
Modellkompatibilität
- Die Installationsreihenfolge kann je nach Gehäuse und verwendeten Geräten variieren.
