Bedienungsanleitung für das Digital-Oszilloskop FNIRSI 1014D
Schnelle Anleitung für das FNIRSI 1014D Digital-Oszilloskop. Erfahren Sie mehr über die Bedienung, Schnittstellen, Einstellungen und Wartung Ihres Geräts.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das FNIRSI 1014D ist ein digitales Oszilloskop. Diese Anleitung enthält wichtige Informationen zur sicheren Inbetriebnahme und Bedienung. Das Gerät ist nicht wasserdicht und sollte vor extremen Temperaturen, Feuchtigkeit und Staub geschützt werden. Verwenden Sie das Gerät nur innerhalb der spezifizierten Parameter und achten Sie beim Anschluss auf die korrekte Polarität.
Technische Daten
- Kanäle: 2
- Bandbreite: 100 MHz
- Abtastrate: 1 GSa/s
- Speichertiefe: 240 KB
- Display: 7 Zoll TFT, 800 x 480 Auflösung
- Schnittstelle: USB (5 V / 2 A)
- Abmessungen: 310 x 145 x 70 mm
- Gewicht: 1500 g
Grafische Benutzeroberfläche

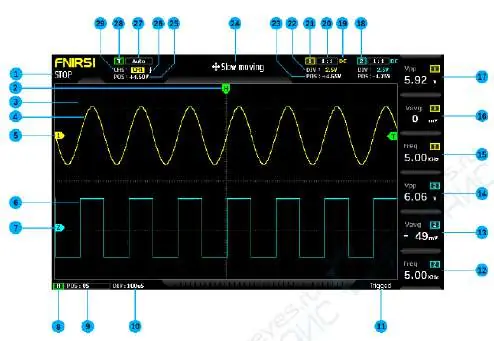

Das Display zeigt wichtige Statusinformationen und Signalverläufe an. Zu den wichtigsten Elementen gehören:
- Statusanzeige: Zeigt an, ob das Gerät läuft oder pausiert.
- Kanalanzeige: Zeigt die Signalformen für Kanal 1 und Kanal 2 sowie deren Basislinien (0 V).
- Trigger-Status: Zeigt den aktuellen Trigger-Modus (Auto, Single, Normal) und die Trigger-Position.
- Messwerte: Frequenz, Durchschnittsspannung und Spitzenwerte werden in den Zellen 1-6 angezeigt und können über die Tasten F1-F6 angepasst werden.
Bedienelemente und Funktionen
Das Gerät verfügt über eine Vielzahl von Tasten und Encodern zur Steuerung:
- RUN/STOP: Startet oder pausiert die Messung.
- AUTO: Automatische Signaleinstellung.
- MENU: Öffnet das Hauptmenü für Systemeinstellungen.
- S PIC / S WAV: Speichert Screenshots oder Signaldaten auf dem internen Speicher.
- VERTICAL / HORIZONTAL Blöcke: Encodern zur Einstellung der vertikalen Empfindlichkeit, horizontalen Zeitbasis und Signalposition.
- TRIGGER: Regler zur Einstellung der Triggerspannung.
- Navigation: Tasten für Menünavigation und Auswahl.
Bedienung des Oszilloskops
Signaleinstellung: Verwenden Sie die Tasten [CH1] oder [CH2], um den Kanal auszuwählen. Über die [CONF]-Taste unterhalb der Kanaltasten können Sie DC/AC-Kopplung und den Tastkopf-Dämpfungsfaktor (1x/10x/100x) einstellen.
Skalierung und Positionierung: Nutzen Sie die Encoder im VERTICAL-Block für die vertikale Skalierung und Positionierung. Der große Encoder unter dem VERTICAL-Block steuert die horizontale Zeitbasis. Mit der [SLOW]-Taste können Sie zwischen grober und feiner Einstellung wählen.
Triggerung: Stellen Sie die Triggerspannung mit dem 'Level'-Encoder im TRIGGER-Block ein. Nutzen Sie die [MODE]-Taste, um zwischen Auto, Single und Normal-Modus zu wechseln.
Signalgenerator
Das Gerät verfügt über einen integrierten Signalgenerator:
- Auswahl: Drücken Sie [Gen], um das Einstellungsmenü zu öffnen.
- Parameter: Sie können die Wellenform, Frequenz und bei Rechtecksignalen das Tastverhältnis (Duty Cycle) anpassen.
- Speichern/Ausgabe: Eigene Signalformen können gespeichert und über 'self definition' im Menü ausgegeben werden.
Wartung und Reinigung
Das Gerät erfordert keine spezielle Wartung. Reinigen Sie das Gehäuse bei Bedarf mit einem trockenen, weichen Tuch. Vermeiden Sie den Kontakt mit Wasser, Öl oder Gasen, da diese Korrosion verursachen können.
Herstellerinformationen
Shenzhen FNIRSI Technology Co., Ltd.
Praktische Hilfe
Typische Probleme
Falsche Frequenzanzeige
Stellen Sie sicher, dass die Triggerspannung korrekt eingestellt ist. Eine falsch positionierte Triggerlinie kann zu fehlerhaften Frequenzmessungen (z. B. Verdopplung) führen.
Signalverzerrung bei der Ausgabe
Stellen Sie sicher, dass das Signal vor dem Speichern mit maximaler Amplitude (ohne Clipping) erfasst wurde, um eine ausreichende Datenauflösung zu gewährleisten.
Trigger-Spannung lässt sich nicht einstellen
Deaktivieren Sie den automatischen 50%-Trigger, bevor Sie versuchen, die Triggerspannung manuell anzupassen.
Vor der Verwendung
- Überprüfen Sie, ob die Stromversorgung den technischen Spezifikationen entspricht.
- Achten Sie beim Anschluss der Sonden auf die korrekte Polarität.
- Stellen Sie sicher, dass das Gerät in einer trockenen, staubfreien Umgebung betrieben wird.
- Entfernen Sie den Tastkopf, wenn Sie eine Kalibrierung der horizontalen Basislinie durchführen.
Technische Daten in der Praxis
- Bandbreite (100 MHz)
- Maximale Frequenz des Eingangssignals, die das Oszilloskop genau messen kann.
- Abtastrate (1 GSa/s)
- Anzahl der Messpunkte pro Sekunde; bestimmt die zeitliche Auflösung des Signals.
- Eingangsimpedanz (1 MOhm)
- Widerstand des Eingangs, wichtig für die korrekte Anpassung an die Signalquelle.
Abbildungen und Diagramme

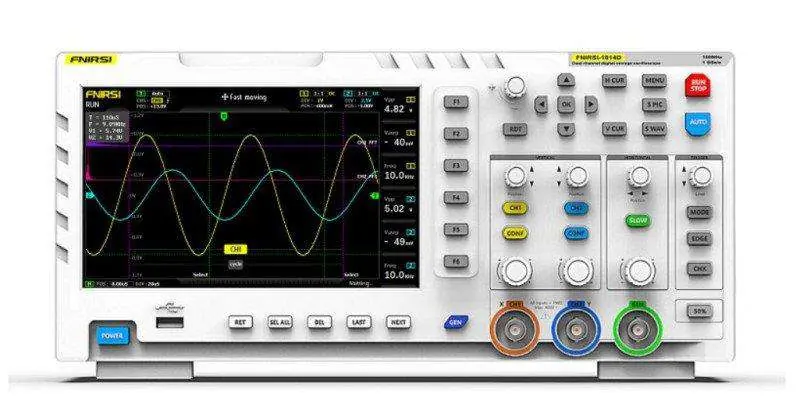

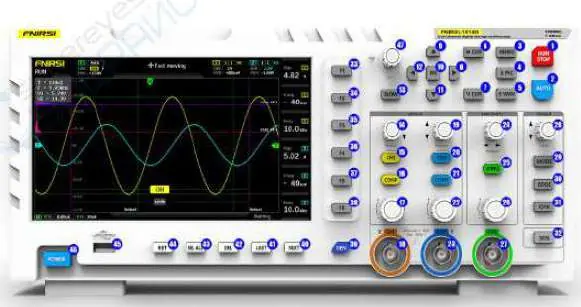

- Die Frontplatte enthält dedizierte Blöcke für vertikale (VERTICAL), horizontale (HORIZONTAL) und Trigger-Einstellungen (TRIGGER).
- Das Display zeigt in den Zellen 1-6 (rechts) die aktuellen Messwerte, die über die Tasten F1-F6 direkt konfiguriert werden können.
Modellkompatibilität
- Das Gerät ist nicht wasserdicht.
- Der Signalgenerator unterstützt 14 verschiedene Wellenformen.
- Die USB-Schnittstelle dient zur Datenübertragung und zum Speichern von Screenshots.
