Feuchtigkeitsregelung für Sensi Smart Thermostat - Anleitung
Detaillierte Anleitung zur Einrichtung der Feuchtigkeits- und Entfeuchtungssteuerung für Sensi Smart Thermostate. Enthält Verkabelungspläne, Konfigurationsmenüs und Anweisungen zur Steuerung über das Gerät oder die Sensi App.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Feuchtigkeitsregelung wird über das Konfigurationsmenü des Thermostats aktiviert (Menüpunkte H AA für Befeuchtung, dH AA für Entfeuchtung). Voraussetzung ist eine korrekte Verkabelung (Y2/* für Befeuchtung, W2/* für Entfeuchtung) und ein Single-Stage-HVAC-System. S. 4, 5
Wichtigste Schritte
- Firmware-Update durchführen S. 2
- Feuchtigkeitsregelung im Menü aktivieren S. 5
Erste Inbetriebnahme
- WLAN-Verbindung und Registrierung S. 2
Probleme und Lösungen
Feuchtigkeitsmenü fehlt
Konfiguration auf Single-Stage prüfen.
S. 5Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Y2/* | Humidification | Terminal für Befeuchtungssteuerung. | S. 2, 7 |
| W2/* | Dehumidification | Terminal für Entfeuchtungssteuerung. | S. 2, 7 |
Wo es im PDF steht

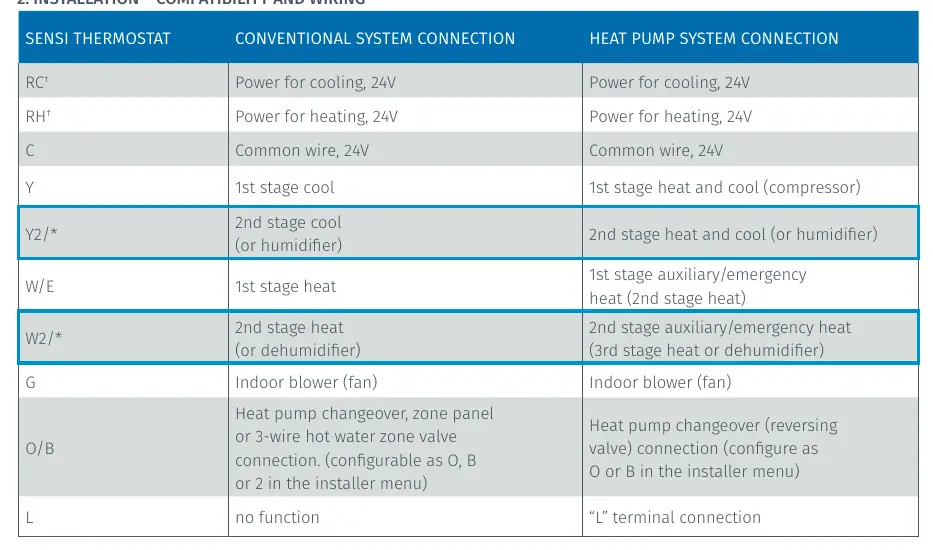

- Verkabelungstabelle S. 2
- Schaltpläne S. 3
- Konfigurationsmenü S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Einrichtung der Feuchtigkeits- und Entfeuchtungssteuerung für Sensi Smart Thermostate. Voraussetzung für die Nutzung ist ein aktuelles Firmware-Update, das automatisch erfolgt, sobald das Thermostat mit dem WLAN verbunden und im Kundenkonto registriert ist. Beachten Sie, dass die Feuchtigkeitsregelung nur bei konfigurierten Single-Stage-HVAC-Systemen verfügbar ist.
Installation und Verkabelung
Die Verkabelung hängt vom Systemtyp (konventionell oder Wärmepumpe) ab. Die folgenden Terminals sind für die Feuchtigkeitssteuerung relevant:
- Y2/*: 2. Stufe Kühlen oder Befeuchter.
- W2/*: 2. Stufe Heizen oder Entfeuchter.
- O/B: Umschaltventil für Wärmepumpen.
Die Anleitung enthält detaillierte Schaltpläne für 1-Draht-Befeuchtung/Entfeuchtung sowie für Entfeuchtung mit installiertem Relais.
Konfigurationsmenü
Um die Funktionen zu aktivieren, müssen Einstellungen im Konfigurationsmenü des Thermostats vorgenommen werden:
- H AA (Humidification Add accessory): Ein/Aus.
- H SP (Humidification Set point): Zielwert (Off/5% – 50%).
- dH AA (Dehumidification Add accessory): Od (Optimal dehumidification) oder Oc (Optimal comfort).
- dH SP (Dehumidification Set point): Zielwert (Off/40% – 95%).
Einrichtung der Feuchtigkeitsregelung
Stellen Sie sicher, dass Ihr HVAC-System auf Single-Stage konfiguriert ist, da die Optionen sonst nicht im Menü erscheinen.
Befeuchtung einrichten
- Drücken Sie Menu auf dem Thermostat.
- Drücken Sie 7-mal Next.
- Verwenden Sie die Pfeiltaste nach oben, um die Befeuchtung auf On zu stellen.
- Drücken Sie Next und stellen Sie mit der Pfeiltaste den gewünschten Zielwert (SP) ein.
- Drücken Sie Exit.
Entfeuchtung einrichten
- Drücken Sie Menu auf dem Thermostat.
- Drücken Sie 8-mal Next, bis das Menü dH AA erscheint.
- Verwenden Sie die Pfeiltaste nach oben, um die Entfeuchtung auf On zu stellen.
- Drücken Sie Next und stellen Sie den gewünschten Zielwert (SP) ein.
- Drücken Sie Exit.
Steuerung über die Sensi App
Nach der Aktivierung im Menü können Sie die Funktionen über die Sensi App anpassen:
- Öffnen Sie die App und wählen Sie den Thermostat aus.
- Tippen Sie auf das Einstellungs-Zahnrad und dann auf System Settings.
- Scrollen Sie zum Bereich Humidity Control, um die Funktionen ein-/auszuschalten oder den Zielwert anzupassen.
Praktische Hilfe
Typische Probleme
Feuchtigkeitsoptionen erscheinen nicht im Menü
Stellen Sie sicher, dass das HVAC-System auf Single-Stage konfiguriert ist. Bei Multi-Stage-Konfigurationen sind diese Optionen nicht verfügbar.
System erreicht den Feuchtigkeits-Sollwert nicht
Bei extremen klimatischen Bedingungen (sehr trocken oder sehr feucht) kann die Kapazität des Befeuchters/Entfeuchters begrenzt sein.
Vor der Verwendung
- Thermostat mit WLAN verbinden und im Kundenkonto registrieren (für Firmware-Update).
- HVAC-System auf Single-Stage konfigurieren.
- Kompatibilität prüfen (Sensi Touch 1F95U und Sensi 1F87U sind kompatibel; 1F86U und UP500W nicht).
- 24VAC-Befeuchter verwenden.
Abbildungen und Diagramme

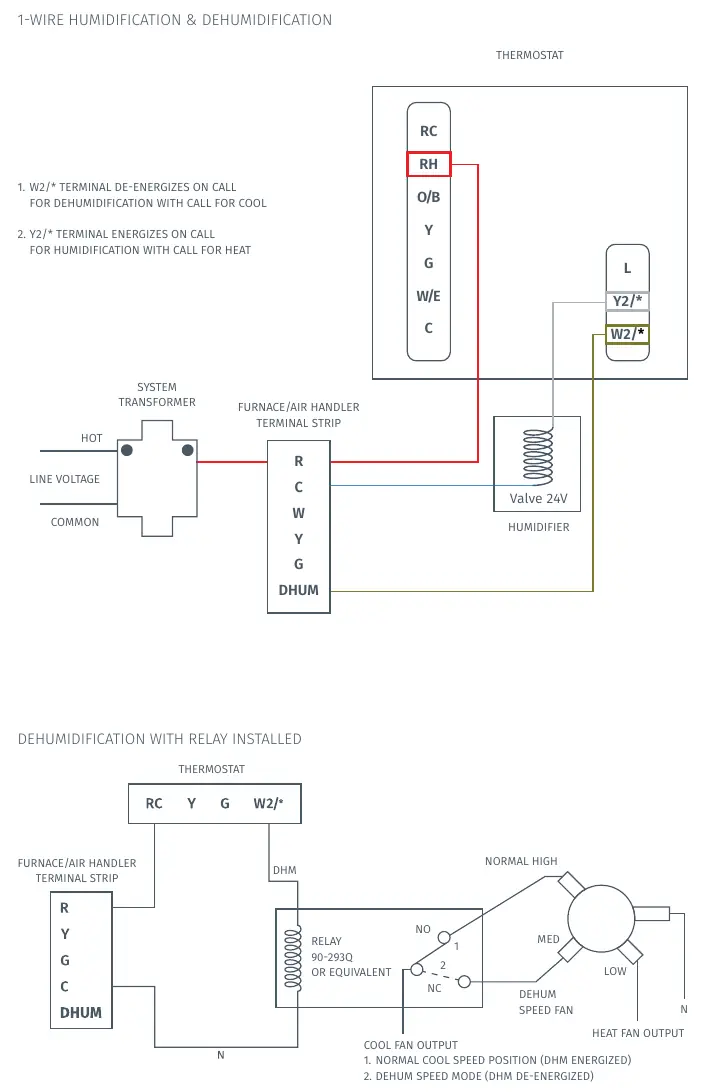

- 1-Draht-Befeuchtung & Entfeuchtung: Zeigt die Verbindung zwischen Thermostat-Terminals und dem Befeuchter-Ventil.
- Entfeuchtung mit Relais: Zeigt die Verkabelung bei Verwendung eines externen Relais zur Steuerung der Lüftergeschwindigkeit.
Modellkompatibilität
- Sensi unterstützt derzeit keine unabhängige Befeuchtung (Call for Heat) oder Entfeuchtung (Call for Cool).
- Bei Systemen ohne Entfeuchter kann die Funktion 'Overcooling' genutzt werden (Abkühlen um bis zu 3 Grad unter den Sollwert).
