Installations- und Bedienungsanleitung für Emerson 1F85U-22NP Universal-Thermostat

Wichtige Informationen aus der Anleitung

Der Emerson 1F85U-22NP ist ein nicht programmierbarer Universal-Thermostat, der für konventionelle Heiz- und Kühlsysteme (Gas, Öl, Elektro) sowie Wärmepumpen geeignet ist. Diese Anleitung bietet detaillierte Schritte zur Installation, Verkabelung, Konfiguration über das Installateur-Menü sowie zur Fehlerbehebung.

Installation und Verkabelung

Vor der Installation muss die Stromversorgung am Hauptsicherungskasten unterbrochen werden. Alle Verkabelungen müssen den lokalen und nationalen elektrischen Vorschriften entsprechen.

• RC/RH Jumper: Der Thermostat verbindet RC und RH intern. Wenn Ihre Anwendung separate Drähte für RC und RH erfordert, trennen Sie den RC/RH-Jumper.
• Batterien: Wenn kein C-Draht (Common) vorhanden ist, sind Premium AA-Alkalibatterien erforderlich. Bei vorhandenem C-Draht dienen Batterien als Backup bei Stromausfällen.

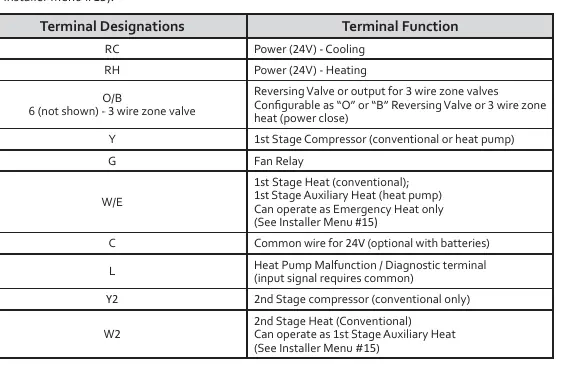

• Terminal-Funktionen: Die Verkabelung hängt vom Systemtyp ab (z.B. RC für Kühlung, RH für Heizung, Y für Kompressor, G für Lüfter, W/E für Heizung/Notheizung).

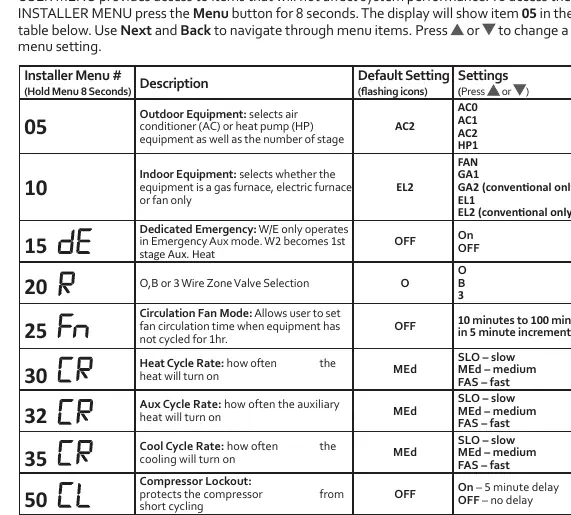

Installateur-Menü

Um das Installateur-Menü aufzurufen, halten Sie die Menü-Taste 8 Sekunden lang gedrückt. Verwenden Sie 'Next' und 'Back' zur Navigation und die Pfeiltasten zur Änderung der Einstellungen.

• 05 Outdoor Equipment: Auswahl von Klimaanlage (AC) oder Wärmepumpe (HP) und Stufenanzahl.
• 10 Indoor Equipment: Auswahl des Heiztyps (Gas, Elektro, Lüfter).
• 15 Dedicated Emergency: Konfiguration der Notheizung.
• 30, 32, 35 Cycle Rates: Einstellung der Schaltzyklen für Heizung, Zusatzheizung und Kühlung (Slow, Medium, Fast).
• 50 Compressor Lockout: Schutz vor zu häufigem Ein-/Ausschalten (5-Minuten-Verzögerung).
• 65/66 Max/Min Limits: Temperaturbegrenzungen für Heiz- und Kühlmodus.

Bedienung und Funktionen

• Away-Modus: Speichert eine häufig verwendete Temperatur. Stellen Sie die gewünschte Temperatur ein und halten Sie die 'Away'-Taste 3 Sekunden lang gedrückt.
• Tastensperre: Halten Sie die Pfeil-nach-oben-Taste und die Menü-Taste gedrückt, bis das Schloss-Symbol erscheint, um Änderungen zu verhindern.
• Testbetrieb: Nach der Installation können Sie die Funktionen 'Fan', 'Heat' und 'Cool' testen, indem Sie die entsprechenden Modi wählen und die Solltemperatur anpassen.

Fehlerbehebung

Bei Problemen wie 'Keine Heizung/Kühlung' oder dem 'Call for Service'-Symbol:

• Prüfen Sie Sicherungen und Stromschalter.
• Stellen Sie sicher, dass die Türverkleidung des Gebläses korrekt geschlossen ist.
• Überprüfen Sie die Verkabelung auf lose Verbindungen.
• Führen Sie bei Bedarf einen Reset durch, indem Sie die Batterien für 2 Minuten entfernen oder die Menü- und Backlight-Tasten gleichzeitig gedrückt halten.
