Programmierbarer Thermostat Emerson 1F85U-42PR
Schnellstartanleitung und vollständiges Handbuch für den programmierbaren Thermostat Emerson 1F85U-42PR. Erfahren Sie mehr über Installation, Verkabelung, Menüeinstellungen und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Um das Installateurmenü aufzurufen, halten Sie die Menü-Taste 8 Sekunden lang gedrückt. Verwenden Sie die Tasten 'Next' und 'Back' zur Navigation und die Pfeiltasten zur Änderung der Einstellungen. S. 2, 3
Wichtigste Schritte
- Reset des Thermostats (bei blankem Display): Batterien für 2 Minuten entfernen. S. 4
- Reset auf Werkseinstellungen (Zeitplan/Benutzereinstellungen): Menü- und Hintergrundbeleuchtungstaste gleichzeitig gedrückt halten. S. 4
Erste Inbetriebnahme
- Zeit und Tag einstellen: Drücken Sie 'Menu', dann 'Next', um die Zeit einzustellen, und erneut 'Next', um den Tag einzustellen. S. 3
Probleme und Lösungen
Keine Heizung
System auf 'Heat' stellen, Kabelverbindungen prüfen, Diagnose durchführen (Sollwert über Raumtemperatur erhöhen).
S. 4Wartung und Reset
- Reset des Thermostats: Batterien für 2 Minuten entfernen. S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Sollwertbereich | 45° bis 99° F (7° bis 37° C) | Einstellbarer Temperaturbereich | S. 1 |
Wo es im PDF steht
- Installations- und Verkabelungsanleitung S. 1, 2
- Installateurmenü S. 2, 3
- Benutzermenü und Bedienung S. 3
- Fehlerbehebung S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Bedienungsanweisungen für den programmierbaren Thermostat Emerson 1F85U-42PR (80 Series). Es deckt die Verkabelung, die Konfiguration über das Installateur- und Benutzermenü, die Programmierung von Zeitplänen sowie die Fehlerbehebung ab. Der Thermostat kann batteriebetrieben oder fest verdrahtet (mit C-Draht) betrieben werden.
Thermostat-Übersicht
Der Thermostat verfügt über ein Display, das Temperatur, Zeit, Batteriestatus und Systembetrieb anzeigt. Die Tasten ermöglichen die Navigation durch Menüs, die Einstellung von Zeitplänen und die manuelle Temperaturregelung. Ein "Call for Service"-Symbol weist auf potenzielle Systemprobleme hin.
Installation und Verkabelung
Stellen Sie sicher, dass alle Verkabelungen den örtlichen und nationalen Elektrovorschriften entsprechen. Trennen Sie die Stromversorgung vor der Installation. Der Thermostat verbindet RC und RH intern; bei separaten Drähten muss die RC/RH-Brücke durchtrennt werden. Die Verkabelung hängt vom Systemtyp ab (konventionell oder Wärmepumpe).
Inbetriebnahme und Test
Nach der Installation kann das System getestet werden:
- Lüfterbetrieb: Testen Sie die Positionen "On" und "Auto".
- Heizsystem: Stellen Sie die Temperatur 1° über die Raumtemperatur ein, um den Heizbetrieb zu prüfen.
- Kühlsystem: Stellen Sie die Temperatur 1° unter die Raumtemperatur ein. Beachten Sie, dass eine Verzögerung von bis zu 5 Minuten auftreten kann (Kompressorschutz).
Menüeinstellungen
Es gibt zwei Menüebenen:

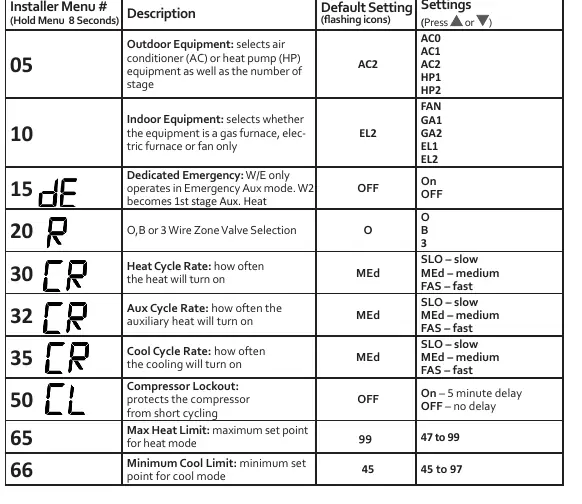

- Installateurmenü: Halten Sie die Menü-Taste 8 Sekunden lang gedrückt. Hier werden systemkritische Einstellungen wie Gerätetyp (AC/HP), Heiz-/Kühlzyklen und Kompressorschutz konfiguriert.
- Benutzermenü: Drücken Sie die Menü-Taste kurz. Hier können Zeitpläne, Temperatureinheiten (F/C), Displaybeleuchtung und Tastensperre angepasst werden.

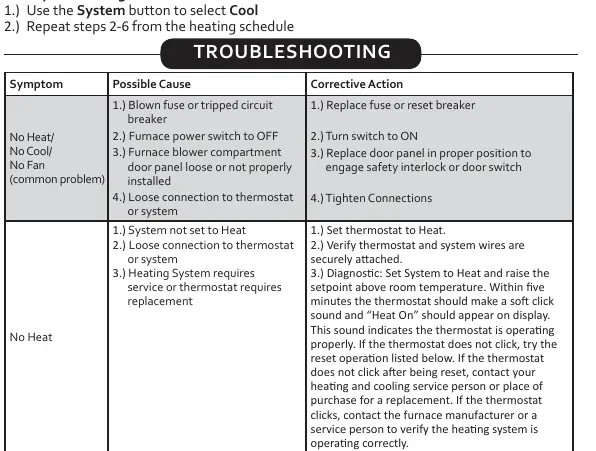

Fehlerbehebung
Bei Problemen wie "Keine Heizung/Kühlung" prüfen Sie zuerst die Sicherungen, die Stromversorgung und die Kabelverbindungen. Wenn das "Call for Service"-Symbol erscheint, deutet dies darauf hin, dass das System die Zieltemperatur nicht innerhalb von 2 Stunden erreicht hat oder ein Fehler vorliegt. Ein Reset kann durch Entfernen der Batterien für 2 Minuten oder durch gleichzeitiges Drücken der Menü- und Hintergrundbeleuchtungstaste durchgeführt werden.
Technische Daten
Der Thermostat unterstützt einen Sollwertbereich von 45° bis 99° F (7° bis 37° C). Die elektrische Nennleistung liegt bei mV bis 30 VAC (NEC Class II, 50/60 Hz). Die maximale Last beträgt 1,5 A pro Anschluss, insgesamt maximal 2,5 A.
Praktische Hilfe
Typische Probleme
Keine Heizung oder Kühlung
Sicherung prüfen, Stromschalter auf ON stellen, Kabelverbindungen festziehen, System auf korrekten Modus (Heat/Cool) einstellen.
System läuft ständig
Verkabelung auf Kurzschlüsse prüfen, Thermostat zurücksetzen, Fachpersonal kontaktieren.
Call for Service Symbol erscheint
System kann die Zieltemperatur nicht innerhalb von 2 Stunden erreichen. Prüfen Sie das System oder ersetzen Sie den Thermostat, wenn '--' angezeigt wird.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Verkabelung gemäß den Anweisungen für den Systemtyp (konventionell oder Wärmepumpe) prüfen.
- Batterien einlegen (falls kein C-Draht vorhanden ist).
- Installateurmenü für die korrekte Systemkonfiguration (Gerätetyp, Stufen) aufrufen.
- Systemtest durchführen.
Technische Daten in der Praxis
- Sollwertbereich
- Einstellbarer Temperaturbereich von 45° bis 99° F (7° bis 37° C).
- Elektrische Nennleistung
- mV bis 30 VAC, NEC Class II, 50/60 Hz.
- Kompressorschutz
- 5-minütige Verzögerung zum Schutz des Kompressors vor Kurzzyklen.
Abbildungen und Diagramme
- RC/RH: Stromversorgung (Kühlen/Heizen).
- Y: 1. Stufe Kompressor.
- G: Lüfterrelais.
- W/E: 1. Stufe Heizung (konventionell) oder Hilfsheizung (Wärmepumpe).
- C: Gemeinsamer Draht (Common) für 24V.
Modellkompatibilität
- Geeignet für konventionelle Gas-, Öl-, Elektro-Systeme (mV und 24V).
- Geeignet für Wärmepumpen (Luftquelle oder Geothermie) mit Hilfsheizung.
