Emerson 1F85U-42PR Programmierbares Thermostat - Anleitung &...

Detaillierte Installations- und Bedienungsanleitung für das programmierbare Thermostat Emerson 1F85U-42PR. Erfahren Sie alles über die Verkabelung, Menüeinstellungen, Zeitplanung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Emerson 1F85U-42PR ist ein programmierbares Thermostat. Die Installation erfordert die Konfiguration im Installer-Menü (8 Sekunden Menü-Taste halten) und die korrekte Verkabelung gemäß der Tabelle auf Seite 2. S. 1, 2, 3

Wichtigste Schritte

  • Installer-Menü öffnen S. 3
  • Benutzer-Menü öffnen S. 6
  • Thermostat zurücksetzen S. 8

Erste Inbetriebnahme

  • Strom ausschalten und verkabeln S. 2
  • Installer-Menü konfigurieren S. 3

Probleme und Lösungen

No Heat / No Cool

Sicherung prüfen, Schalter auf ON, Verkabelung prüfen.

S. 7

Wartung und Reset

  • Reset auf Werkseinstellungen S. 8

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 20-30 VAC Betriebsspannung S. 1
Temperaturbereich 7°C - 37°C Einstellbereich S. 1

Wo es im PDF steht

  • Installation & Verkabelung S. 2
  • Installer-Menü S. 3, 4
  • Benutzer-Menü & Betrieb S. 5, 6
  • Fehlerbehebung S. 7, 8
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Das Emerson 1F85U-42PR ist ein universelles, programmierbares Thermostat, das für verschiedene Heiz- und Kühlsysteme (konventionell, Wärmepumpen) geeignet ist. Es kann batteriebetrieben oder fest verdrahtet (mit C-Draht) betrieben werden. Vor der Inbetriebnahme ist eine korrekte Konfiguration im Installer-Menü erforderlich, um die Kompatibilität mit Ihrem spezifischen System sicherzustellen.

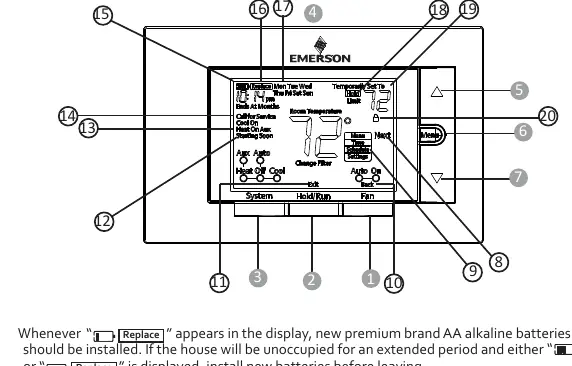

Thermostat Tasten und Display-Übersicht
Thermostat Tasten und Display-Übersicht

Installation und Verkabelung

Die Installation muss gemäß den lokalen und nationalen Elektrovorschriften erfolgen. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromversorgung am Hauptschalter oder Sicherungskasten ab.

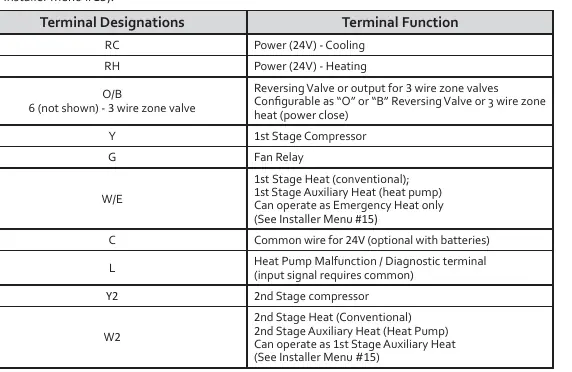

Klemmenbelegung und Funktionen
Klemmenbelegung und Funktionen
  • RC/RH Jumper: Das Thermostat verbindet RC und RH intern. Wenn Ihr System separate Drähte für RC und RH verwendet, muss die Jumper-Verbindung getrennt werden.
  • Klemmenbelegung: Die wichtigsten Klemmen sind RC (Kühlung), RH (Heizung), Y (Kompressor), G (Lüfter), W/E (Heizung/Notheizung), C (Gemeinsamer Draht) und Y2/W2 für mehrstufige Systeme.
  • Batterien: Wenn kein C-Draht vorhanden ist, sind Premium AA-Alkalibatterien erforderlich.

Installer-Menü

Dieses Menü dient der Konfiguration der Systemparameter. Um darauf zuzugreifen, halten Sie die Menu-Taste für 8 Sekunden gedrückt. Verwenden Sie Next und Back zur Navigation und die Pfeiltasten zur Änderung der Werte.

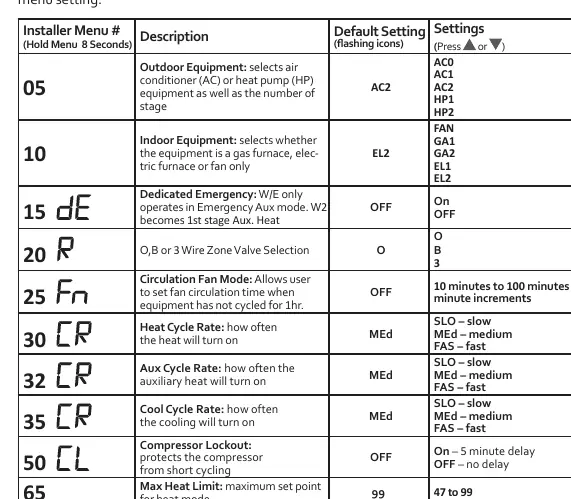

Installer-Menü Einstellungen
Installer-Menü Einstellungen
  • 05: Auswahl der Außenausrüstung (AC/HP).
  • 10: Auswahl der Innenausrüstung (Gas/Elektro).
  • 15: Notheizung-Konfiguration.
  • 30/32/35: Zyklusraten für Heizung, Hilfsheizung und Kühlung.
  • 50: Kompressor-Sperre (Schutz vor Kurzzyklen).

Benutzer-Menü

Für tägliche Einstellungen drücken Sie die Menu-Taste kurz. Hier können Sie den Zeitplantyp (7-Tage, 5-1-1), die Anzahl der Perioden pro Tag, die Hintergrundbeleuchtung und Filtererinnerungen anpassen.

Betrieb und Programmierung

Das Thermostat bietet einen Standard-Zeitplan (5-1-1). Sie können diesen anpassen, indem Sie im Menü Schedule auswählen. Sie können auch eine manuelle Temperatur halten (Hold) oder den Zeitplan vorübergehend überschreiben (Temporary Hold).

Fehlerbehebung

Bei Problemen wie "No Heat" oder "No Cool" prüfen Sie zuerst die Sicherungen, die Stromversorgung und die Verkabelung. Wenn das Display "Call for Service" anzeigt, kann das System den Sollwert nicht innerhalb von 2 Stunden erreichen oder es liegt ein Problem mit der Außeneinheit vor. Ein Reset kann durch gleichzeitiges Drücken der Menu- und Backlight-Tasten durchgeführt werden.

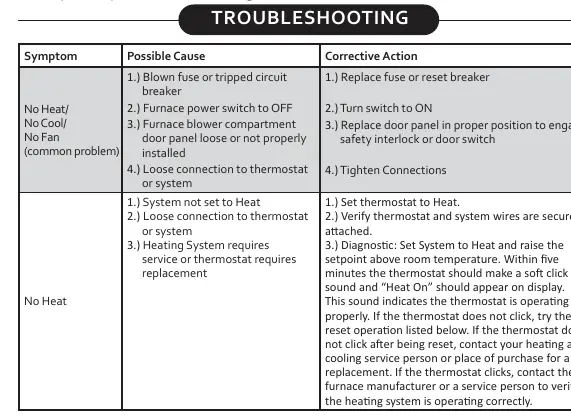

Fehlerbehebungstabelle
Fehlerbehebungstabelle

Praktische Hilfe

Typische Probleme

Keine Heizung/Kühlung/Lüfter

Sicherung prüfen, Stromschalter auf ON stellen, sicherstellen, dass die Abdeckung des Gebläsefachs korrekt sitzt, Verkabelung prüfen.

Display zeigt 'Call for Service'

Das System erreicht den Sollwert nicht innerhalb von 2 Stunden. Prüfen Sie das Heiz-/Kühlsystem oder kontaktieren Sie einen Fachmann.

Display zeigt 'Replace'

Die Batterien sind schwach und müssen durch neue Premium AA-Alkalibatterien ersetzt werden.

Thermostat reagiert nicht oder Display ist leer

Batterien für 2 Minuten entfernen, um einen Reset durchzuführen. Wenn das Problem besteht, Thermostat ersetzen.

Vor der Verwendung

  • Stromversorgung am Sicherungskasten ausschalten.
  • Verkabelung gemäß der Tabelle auf Seite 2 prüfen.
  • RC/RH Jumper bei Bedarf trennen.
  • Batterien einlegen (falls kein C-Draht vorhanden).
  • Installer-Menü (8 Sek. Menü-Taste) zur Systemkonfiguration aufrufen.

Technische Daten in der Praxis

Setpoint Range
Einstellbarer Temperaturbereich: 45° bis 99° F (7° bis 37° C).
Terminal Load
Maximale Belastung: 1.5 A pro Klemme, 2.5 A insgesamt.
Operating Humidity
Maximal 90% relative Luftfeuchtigkeit (nicht kondensierend).

Abbildungen und Diagramme

  • Seite 2: Tabelle der Klemmenbelegungen und Funktionen.
  • Seite 3: Übersicht der Installer-Menü-Einstellungen.
  • Seite 5: Diagramm der Tasten und Display-Symbole.

Modellkompatibilität

  • Geeignet für konventionelle Gas-, Öl-, Elektro-Systeme (mV und 24V).
  • Geeignet für Wärmepumpen (Luft oder Geothermie) mit Zusatzheizung.
  • Nicht für Hochspannungssysteme geeignet.
