Installations- und Bedienungsanleitung für Emerson 1F85U-42NP Thermostat
Schnellstartanleitung und Installationshandbuch für den Emerson 1F85U-42NP Thermostat. Erfahren Sie mehr über Verkabelung, Menüeinstellungen, Testverfahren und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Emerson 1F85U-42NP ist ein nicht programmierbarer Universal-Thermostat. Die Anleitung deckt die Installation, Verkabelung, Konfiguration über das Installateur-Menü und die Fehlerbehebung ab. S. 1
Wichtigste Schritte
- Installateur-Menü aufrufen: Menu-Taste für 8 Sekunden gedrückt halten. S. 3
- Thermostat auf Werkseinstellungen zurücksetzen: Menu- und Backlight-Tasten gleichzeitig gedrückt halten. S. 8
Erste Inbetriebnahme
- Stromversorgung unterbrechen, Verkabelung gemäß Tabelle vornehmen, Batterien einlegen und Systemkonfiguration im Installateur-Menü vornehmen. S. 2, 3
Probleme und Lösungen
Keine Heizung
System auf Heat stellen, Verkabelung prüfen, Sollwert über Raumtemperatur erhöhen.
S. 7Wartung und Reset
- Reset durch Entfernen der Batterien für 2 Minuten oder durch gleichzeitiges Drücken der Menu- und Backlight-Tasten. S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Electrical Rating | mV to 30 VAC, NEC Class II, 50/60 Hz | Spannungsbereich | S. 1 |
Wo es im PDF steht
- Index & Spezifikationen S. 1
- Installation & Verkabelung S. 2
- Installateur-Menü S. 3, 4
- Bedienung & Übersicht S. 5, 6
- Fehlerbehebung S. 7, 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Bedienungsanweisungen für den Emerson 1F85U-42NP Universal-Thermostat. Es deckt die Verkabelung, die Konfiguration über das Installateur-Menü, die grundlegende Bedienung sowie die Fehlerbehebung ab. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie mit der Installation beginnen.
Installation und Verkabelung
Vor der Installation muss die Stromversorgung am Hauptschalter oder Sicherungskasten unterbrochen werden. Der Thermostat ist für den Betrieb mit Batterien oder fest verdrahtet (mit C-Draht) ausgelegt.
- Verkabelung: Die Klemmenbezeichnungen (RC, RH, Y, G, W/E, C, L, Y2, W2) sind in der beiliegenden Tabelle aufgeführt. Stellen Sie sicher, dass alle Verbindungen fest sitzen.
- Jumper-Draht: Der Thermostat verbindet RC und RH intern. Wenn Ihre Anwendung separate Drähte für RC und RH erfordert, muss der RC/RH-Jumper durchtrennt werden.
- Batterien: Bei fehlendem C-Draht sind Premium-AA-Alkalibatterien erforderlich.
Installateur-Menü
Das Installateur-Menü ermöglicht die Konfiguration der Systemparameter. Um das Menü aufzurufen, halten Sie die Menu-Taste für 8 Sekunden gedrückt.
- Verwenden Sie die Next- und Back-Tasten zur Navigation.
- Verwenden Sie die Pfeiltasten (nach oben/unten), um Einstellungen zu ändern.
- Wichtige Einstellungen umfassen die Auswahl der Außenausrüstung (AC/HP), die Art der Innenausrüstung (Gas/Elektro/Lüfter) und Zyklusraten.
Bedienung des Thermostats

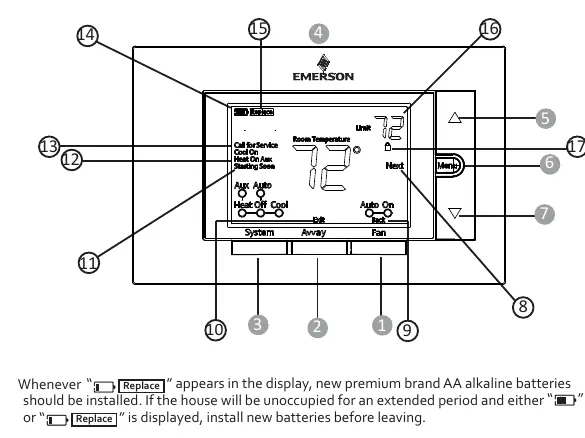

Der Thermostat verfügt über verschiedene Tasten und Funktionen:
- Away-Modus: Speichert eine häufig verwendete Temperatureinstellung. Halten Sie die Away-Taste 3 Sekunden lang gedrückt, um die aktuelle Einstellung zu speichern.
- Tastensperre: Kann aktiviert werden, um ungewollte Änderungen zu verhindern. Halten Sie dazu die Pfeiltaste nach oben und die Menu-Taste gedrückt, bis das Schloss-Symbol erscheint.
- Display: Zeigt den aktuellen Status, Sollwerte und Batteriestatus an.
Fehlerbehebung
Bei Problemen wie "Keine Heizung/Kühlung" oder "Kein Lüfterbetrieb" prüfen Sie zuerst die Sicherungen und die Stromversorgung. Stellen Sie sicher, dass das System korrekt auf "Heat" oder "Cool" eingestellt ist. Wenn das Display "Call for Service" anzeigt, kann das System den Sollwert nicht innerhalb der vorgegebenen Zeit erreichen oder es liegt ein Fehler vor.
Technische Daten
Der Thermostat arbeitet in einem Bereich von 45°F bis 99°F (7°C bis 37°C). Die elektrische Nennleistung beträgt mV bis 30 VAC, NEC Class II, 50/60 Hz.
Praktische Hilfe
Typische Probleme
Keine Heizung, Kühlung oder Lüfterbetrieb
Sicherung prüfen, Stromschalter am Ofen auf ON stellen, sicherstellen, dass die Ofentür richtig geschlossen ist, und alle Kabelverbindungen am Thermostat prüfen.
Display zeigt 'Call for Service'
Das System konnte den Sollwert nicht innerhalb von 2 Stunden erreichen. Prüfen Sie die Heiz-/Kühlsysteme oder kontaktieren Sie einen Fachmann.
Thermostat reagiert nicht oder Display ist leer
Batterien für 2 Minuten entfernen, um einen Reset durchzuführen. Wenn das Problem bestehen bleibt, Thermostat ersetzen.
Vor der Verwendung
- Stromversorgung am Hauptschalter ausschalten.
- Verkabelung gemäß Terminal-Tabelle prüfen.
- Batterien einlegen (falls kein C-Draht vorhanden).
- Installateur-Menü für Systemkonfiguration (AC/HP) aufrufen.
- Testlauf der Heiz- und Kühlfunktionen durchführen.
Technische Daten in der Praxis
- Electrical Rating
- mV bis 30 VAC, NEC Class II, 50/60 Hz.
- Setpoint Range
- 45°F bis 99°F (7°C bis 37°C).
- Terminal Load
- 1.5 A pro Klemme, maximal 2.5 A insgesamt.
Abbildungen und Diagramme

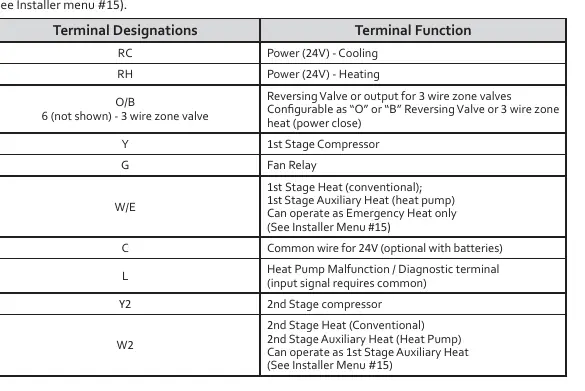

- Die Terminal-Tabelle auf Seite 2 zeigt die Funktion jedes Anschlusses (RC, RH, Y, G, W/E, C, L, Y2, W2).

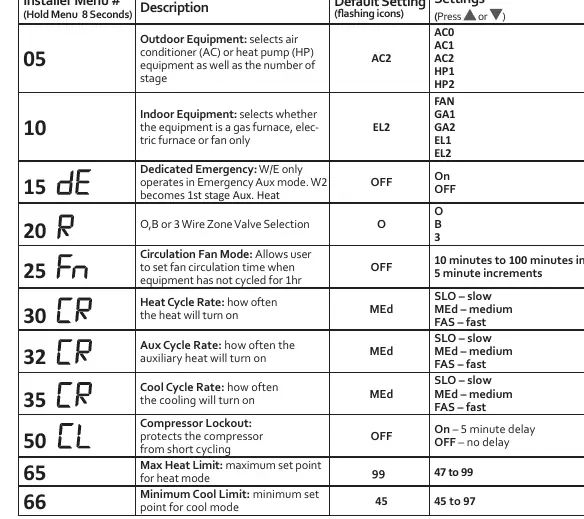

- Die Installateur-Menü-Tabelle auf Seite 3 listet Konfigurationscodes (05-99) auf.
Modellkompatibilität
- Geeignet für konventionelle Gas-, Öl-, Elektro-Systeme (mV und 24V).
- Geeignet für Wärmepumpen (Luftquelle oder Geothermie) mit Zusatzheizung.
