Bedienungsanleitung für Commercial Electric LED-Lichtleiste mit einstellbarer...
Schnellstartanleitung für die Commercial Electric LED-Lichtleiste. Erfahren Sie, wie Sie die Leuchte montieren, verbinden, die Farbtemperatur einstellen und Fehler beheben.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Installation, den Anschluss und die Bedienung der Commercial Electric LED-Lichtleisten. Sie enthält Anweisungen zur Oberflächen- und Aufhängungsmontage sowie zur Verbindung mehrerer Leuchten. S. 2, 5, 9, 12
Wichtigste Schritte
- Farbtemperatur einstellen S. 13
- Leuchten verbinden S. 12
Erste Inbetriebnahme
- Stromversorgung sicherstellen S. 2, 8
Probleme und Lösungen
Leuchte leuchtet nicht
Stromversorgung prüfen, Sicherung/Schalter kontrollieren, Kabelverbindungen prüfen.
S. 13Wartung und Reset
- Reinigung S. 13
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Farbtemperatur | 3000K, 4000K, 5000K | Einstellbare Lichtfarbe | S. 13 |
| Max. Leistung | 300W | Gesamtleistung für verbundene Leuchten | S. 2, 12 |
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Oberflächenmontage S. 5, 6, 7, 8
- Aufhängungsmontage S. 9, 10, 11
- Verbindungsfunktion S. 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für die Commercial Electric LED-Lichtleisten. Bitte lesen Sie diese vor der Montage sorgfältig durch. Die Leuchten sind für die Oberflächen- oder Aufhängungsmontage geeignet und können miteinander verbunden werden. Beachten Sie, dass die Leuchte nicht mit einem Dimmer verwendet werden darf.
Produktbeschreibung
Die LED-Lichtleiste verfügt über eine einstellbare Farbtemperatur (3000K, 4000K, 5000K). Sie kann entweder über ein Netzkabel (Stecker) oder durch Festanschluss an eine elektrische Box betrieben werden. Es können mehrere Leuchten in Reihe geschaltet werden, wobei die Gesamtleistung 300 Watt nicht überschreiten darf.
Installation
Oberflächenmontage
- Entfernen Sie die Linsenabdeckung vom Leuchtenkörper.
- Markieren Sie die Montagepositionen an der Decke und bohren Sie die Löcher.
- Installieren Sie Dübel und Schrauben.
- Führen Sie die Kabel durch die Öffnung im Leuchtenkörper.

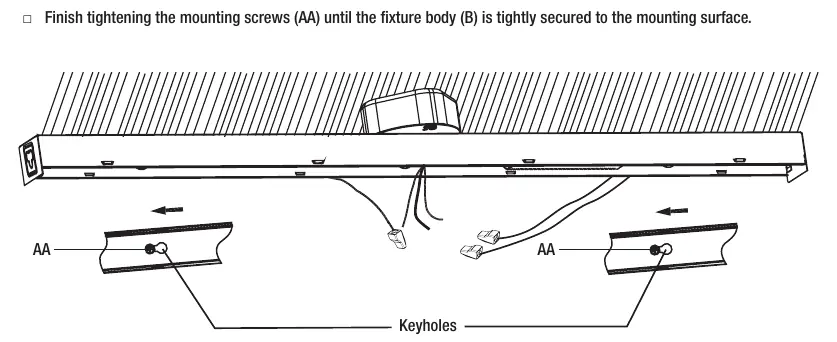

- Richten Sie die Schlüssellöcher am Leuchtenkörper an den Schrauben aus und schieben Sie die Leuchte zur Sicherung in die schmale Position.

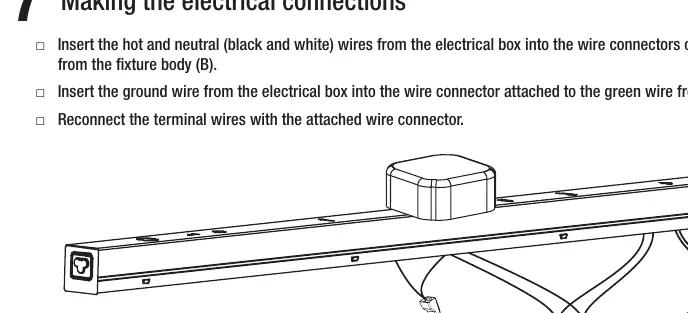

- Schließen Sie die elektrischen Kabel an (Schwarz an Schwarz/Heiß, Weiß an Weiß/Neutral, Grün an Erdung).
- Setzen Sie die Linsenabdeckung wieder auf.

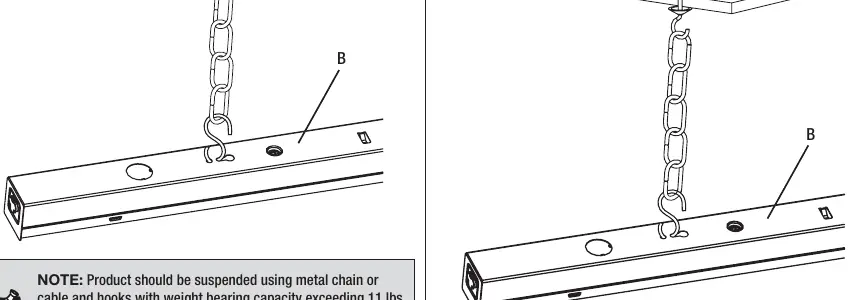

Aufhängungsmontage
- Befestigen Sie die Haken an der Decke (für Trockenbau oder Holz).
- Bringen Sie die Kette an der Leuchte an.
- Hängen Sie die Leuchte an die Deckenhaken und richten Sie sie aus.
- Schließen Sie das Netzkabel an und sichern Sie es mit Kabelbindern.

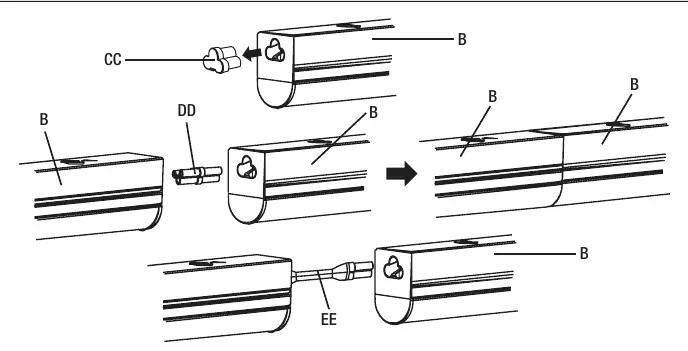

Verbindungsfunktion
Mehrere Leuchten können miteinander verbunden werden. Verwenden Sie dazu den End-zu-End-Verbinder oder das Verbindungskabel. Schließen Sie nur die erste Leuchte an die Stromquelle an. Maximale Anzahl der verbindbaren Leuchten: 30 Stück für Modell 54263211 (10W) oder 15 Stück für Modell 54261211 (20W).
Farbtemperatur einstellen
Die Farbtemperatur kann über den Schalter am Leuchtenkörper eingestellt werden. Wählen Sie zwischen 3000K (Warmweiß), 4000K (Neutralweiß) oder 5000K (Tageslicht). Die Werkseinstellung ist 3000K.
Pflege und Reinigung
Trennen Sie vor der Reinigung immer die Stromzufuhr. Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie chemische Reiniger, Lösungsmittel oder Scheuermittel. Verwenden Sie keine Flüssigreiniger auf den LEDs oder internen Kabeln.
Fehlerbehebung
Bei Problemen wie "Leuchte leuchtet nicht" prüfen Sie die Stromversorgung, den Sicherungsautomaten und die Kabelverbindungen. Wenn die Sicherung auslöst, überprüfen Sie die Verkabelung auf Kurzschlüsse.
Herstellerinformationen
Commercial Electric
Praktische Hilfe
Typische Probleme
Die Leuchte leuchtet nicht
Stromversorgung prüfen, Sicherung/Schalter kontrollieren, Kabelverbindungen auf korrekten Sitz prüfen.
Sicherung fliegt raus oder FI-Schalter löst aus
Verkabelung auf Kurzschluss oder Erdschluss prüfen, ggf. Elektriker hinzuziehen.
Vor der Verwendung
- Stromkreis am Sicherungskasten ausschalten
- Montageart wählen (Oberfläche oder Aufhängung)
- Werkzeuge bereitlegen (Bohrer, Schraubendreher, Leiter)
- Prüfen, ob alle Teile vorhanden sind
- Bei Aufhängung: Tragfähigkeit der Deckenhaken sicherstellen (> 5 kg)
Technische Daten in der Praxis
- 3000K / 4000K / 5000K
- Einstellbare Farbtemperatur: Warmweiß, Neutralweiß, Tageslicht.
Abbildungen und Diagramme
- Schaltplan für die elektrische Verbindung
- Montageschritte für Oberflächen- und Aufhängungsmontage
- Verbindung mehrerer Leuchten mittels Verbinder oder Kabel
Modellkompatibilität
- Nicht mit Dimmern verwenden
- Max. 30 Leuchten (Modell 54263211) oder 15 Leuchten (Modell 54261211) in Reihe schaltbar
