Bedienungsanleitung für Brightlux 16.5ft High-Voltage 360° Neon Flex

Erfahren Sie, wie Sie den Brightlux 16.5ft High-Voltage 360° Neon Flex sicher installieren, montieren und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Anweisungen zum Sicherungswechsel und technische Spezifikationen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Brightlux Neon Flex ist ein erweiterbares LED-Lichtsystem. Die Installation erfolgt durch das Zusammenstecken der Segmente und die Montage mittels Clips. Bei einem Defekt kann die Sicherung im Stecker (5A 125V) ausgetauscht werden. S. 1, 2

Wichtigste Schritte

  • Installation der Lichtschläuche S. 1
  • Austausch der Sicherung S. 2

Erste Inbetriebnahme

  • Stellen Sie sicher, dass der Stromkreis über einen FI-Schutzschalter (GFCI) verfügt und verwenden Sie nur geeignete Outdoor-Verlängerungskabel. S. 1

Probleme und Lösungen

Sicherung defekt

Trennen Sie das Gerät vom Stromnetz, öffnen Sie die Sicherungsabdeckung am Stecker und ersetzen Sie die Sicherung durch eine 5A 125V Sicherung.

S. 2

Wartung und Reset

  • Regelmäßige Inspektion auf Beschädigungen der Isolierung und fester Sitz der Verbindungen. S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 120VAC Betriebsspannung S. 1
Maximale Länge 108 ft (32.9 m) Maximale Erweiterung S. 1

Wo es im PDF steht

  • Installation und Sicherheit S. 1
  • Wartung und Garantie S. 2
Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Wartungsanweisungen für den Brightlux 16.5ft High-Voltage 360° Neon Flex. Es ist zwingend erforderlich, alle Sicherheitshinweise zu beachten, insbesondere bei der Verwendung im Außenbereich. Das System ist für eine maximale Erweiterungslänge von 108 Fuß (ca. 32,9 m) ausgelegt. Verwenden Sie ausschließlich die vom Hersteller empfohlenen Erweiterungssegmente (Modell 9000-0004 oder 9000-0005).

Installation

Vorbereitung und Anschluss

  • Stellen Sie sicher, dass alle Lichtschläuche vom Stromnetz getrennt sind, bevor Sie zusätzliche Segmente hinzufügen.
  • Entfernen Sie die Endkappe vom letzten Lichtschlauch im System durch Drehen im Uhrzeigersinn.
  • Entfernen Sie das Netzkabel von den zusätzlichen Erweiterungssegmenten.
  • Verbinden Sie die Lichtschläuche fest miteinander und stellen Sie sicher, dass die Anschlüsse sicher sitzen.
  • Bringen Sie die Endkappe am letzten Segment an, um eine sichere Verbindung zu gewährleisten.

Montage

  • Verwenden Sie die mitgelieferten Montageclips.
  • Die Clips sollten gleichmäßig verteilt sein, mit einem maximalen Abstand von 3 Fuß (ca. 0,91 m).
  • Der Abstand zwischen zwei parallelen Lichtschlauchlinien muss mindestens 1/2 Zoll (ca. 12 mm) betragen.
  • Befestigen Sie die Clips mit den mitgelieferten Schrauben an der gewünschten Stelle und legen Sie den Lichtschlauch sicher ein.

Sicherheitshinweise

  • Verwenden Sie für den Außenbereich einen Stromkreis mit FI-Schutzschalter (GFCI).
  • Verwenden Sie nur geeignete Outdoor-Verlängerungskabel (Typ SW, SOW, STW, STOW, SJW, SJOW, SJTW oder SJTOW).
  • Das Produkt verfügt über einen polarisierten Stecker. Ändern Sie diesen nicht.
  • Decken Sie das Produkt nicht ab, da dies zu Überhitzung führen kann.
  • Nicht in der Nähe von Pools, Spas, in Schränken oder Tanks installieren.
  • Nicht schneiden, kürzen oder spleißen.
  • Nicht in Flüssigkeiten eintauchen.

Wartung und Sicherungswechsel

Der Stecker des Hauptlichtschlauchs enthält eine elektrische Sicherung als Sicherheitsmerkmal.

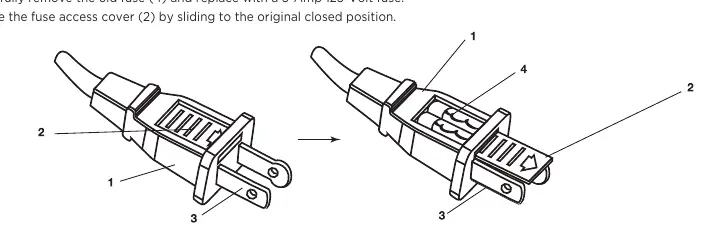

Austausch der Sicherung im Stecker
Austausch der Sicherung im Stecker
  1. Trennen Sie das Gerät vom Stromnetz.
  2. Ziehen Sie den Stecker aus der Steckdose.
  3. Schieben Sie die Sicherungsabdeckung am Stecker in Richtung der Stifte, um sie zu öffnen.
  4. Entfernen Sie die alte Sicherung und ersetzen Sie diese durch eine 5-Ampere 125-Volt-Sicherung.
  5. Schließen Sie die Abdeckung wieder.

Technische Daten

  • Spannung: 120VAC, 60Hz
  • Leistung: 32W
  • Stromstärke: 0,25A
  • Maximale Erweiterungslänge: 108 Fuß (32,9 m)

Praktische Hilfe

Typische Probleme

Lichtschlauch leuchtet nicht

Überprüfen Sie die Sicherung im Stecker und ersetzen Sie diese bei Bedarf durch eine 5A 125V Sicherung.

Verbindung zwischen Segmenten ist locker

Stellen Sie sicher, dass die Anschlüsse fest zusammengesteckt sind und die Endkappe korrekt sitzt.

Beschädigte Isolierung oder Kabel

Verwenden Sie das Produkt nicht weiter und entsorgen Sie den beschädigten Lichtschlauch.

Vor der Verwendung

  • Stellen Sie sicher, dass der Stromkreis über einen FI-Schutzschalter (GFCI) verfügt.
  • Prüfen Sie, ob das Verlängerungskabel für den Außenbereich geeignet ist (z.B. Typ SOW, SJTW).
  • Kontrollieren Sie den Lichtschlauch auf Beschädigungen der Isolierung.
  • Stellen Sie sicher, dass alle Verbindungen fest sitzen.
  • Vergewissern Sie sich, dass die maximale Gesamtlänge von 108 Fuß nicht überschritten wird.

Abbildungen und Diagramme

  • Die Anleitung zeigt die korrekte Verbindung der Lichtschlauchsegmente (A) und die Montage der Endkappe (1).
  • Das Diagramm für den Sicherungswechsel verdeutlicht das Öffnen der Abdeckung (2) am Stecker (1) und den Austausch der Sicherung (4).

Modellkompatibilität

  • Nur mit BrightLux Erweiterungssegmenten 9000-0004 oder 9000-0005 verwenden.
  • Nicht mit anderen Marken oder Modellen kombinieren.
