Bedienungsanleitung für LED2 YOYO Leuchte
Erfahren Sie, wie Sie die LED2 YOYO Leuchte sicher installieren und anschließen. Diese Anleitung enthält Installationsschritte, Sicherheitshinweise und Schaltpläne für dimmbare Versionen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die LED2 YOYO Leuchte muss von einem qualifizierten Techniker bei ausgeschaltetem Stromnetz installiert werden. Die Anleitung enthält spezifische Schaltpläne für Standard- und dimmbare Versionen. S. 1, 2
Wichtigste Schritte
- Hauptstromkreis vor der Installation ausschalten. S. 1, 2
- Installation durch qualifiziertes Personal durchführen. S. 1, 2
Erste Inbetriebnahme
- Nach der Montage und dem Anschluss die Stromzufuhr wieder einschalten. S. 1
Wartung und Reset
- Der Austausch der integrierten LED-Lichtquelle darf nur durch einen Techniker erfolgen. S. 1, 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 220-240V 50/60Hz | Betriebsspannung | S. 2 |
| Schutzart | IP20 | Schutz gegen feste Fremdkörper | S. 1 |
Wo es im PDF steht
- Installationsschritte S. 1
- Anschlusspläne dimmbare Versionen S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der LED2 YOYO Leuchte. Die Montage darf ausschließlich durch einen qualifizierten Techniker oder eine fachkundige Person erfolgen. Vor Beginn der Arbeiten muss der Hauptstromkreis unterbrochen werden, um Stromschläge zu vermeiden. Der Hersteller übernimmt keine Haftung für unsachgemäße Verwendung oder Montage.

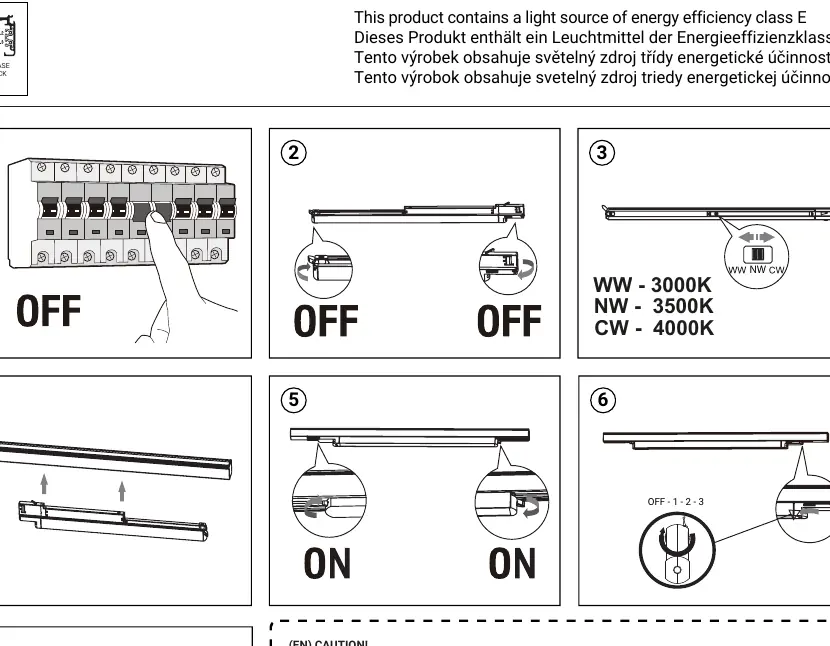

Installation
- Schalten Sie den Hauptstromkreis aus.
- Bereiten Sie die Montagefläche vor.
- Wählen Sie die gewünschte Farbtemperatur (WW 3000K, NW 3500K, CW 4000K).
- Montieren Sie die Leuchte an der Schiene.
- Schließen Sie die Leuchte an.
- Überprüfen Sie die Installation.
- Schalten Sie den Strom wieder ein.

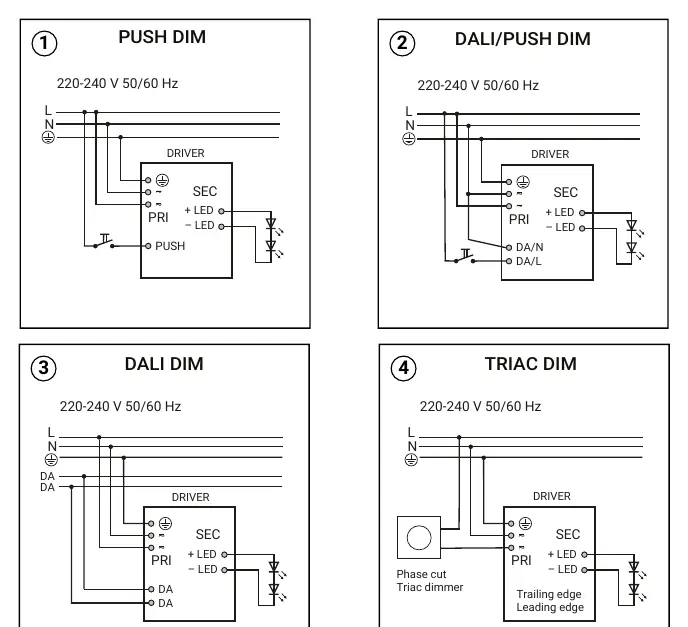

Anschluss dimmbarer Versionen
Für optionale dimmbare Versionen sind spezifische Schaltpläne zu beachten:
- Push Dim: Anschluss über Taster.
- DALI/Push Dim: Anschluss für DALI-Systeme oder Taster.
- DALI Dim: Anschluss für DALI-Steuerung.
- Triac Dim: Anschluss für Phasenabschnitt- oder Phasenanschnittdimmer.
Sicherheitshinweise
Der Diffusor der Leuchte ist zerbrechlich und muss vorsichtig behandelt werden. Bei integrierten LED-Lichtquellen darf der Austausch nur durch qualifiziertes Personal erfolgen.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob der Hauptstromkreis eingeschaltet ist und die Verkabelung gemäß Schaltplan korrekt ausgeführt wurde.
Der Diffusor ist zerbrechlich. Bei Beschädigung muss das Leuchtmittel durch einen Techniker geprüft werden.
Vor der Verwendung
- Hauptstromkreis vor der Installation ausschalten
- Installation nur durch qualifizierten Techniker durchführen lassen
- Diffusor vorsichtig behandeln
- Kompatibilität des Dimmers bei dimmbaren Versionen prüfen
