Bedienungsanleitung für EG4-LiFePower4 12V 400AH Lithium-Batterie
Schnellstart-Anleitung für die EG4-LiFePower4 12V 400AH Lithium-Batterie. Enthält wichtige Installationsschritte, DIP-Schalter-Konfiguration, LED-Statusanzeigen, Wartungshinweise und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung richtet sich an qualifizierte Fachkräfte für die Installation und den Betrieb der EG4-LiFePower4 12V 400AH Lithium-Batterie. Vor der Installation müssen alle Sicherheitsvorkehrungen gelesen werden. Es ist zwingend erforderlich, metallischen Schmuck abzulegen und isolierte Werkzeuge zu verwenden. Die Batterie darf nicht in Reihe geschaltet werden.
Technische Daten

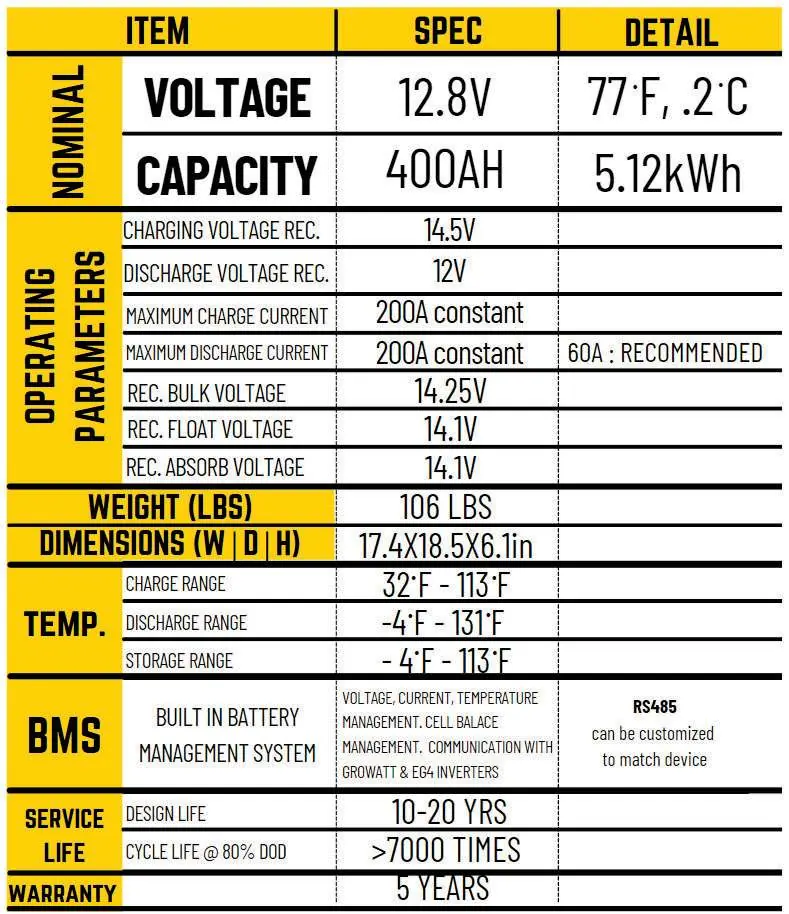

Die Batterie bietet eine Nennspannung von 12,8V und eine Kapazität von 400AH (5120WH). Der empfohlene maximale Ladestrom beträgt 200A. Der Betriebstemperaturbereich liegt zwischen -4°F und 131°F (-20°C bis 55°C).

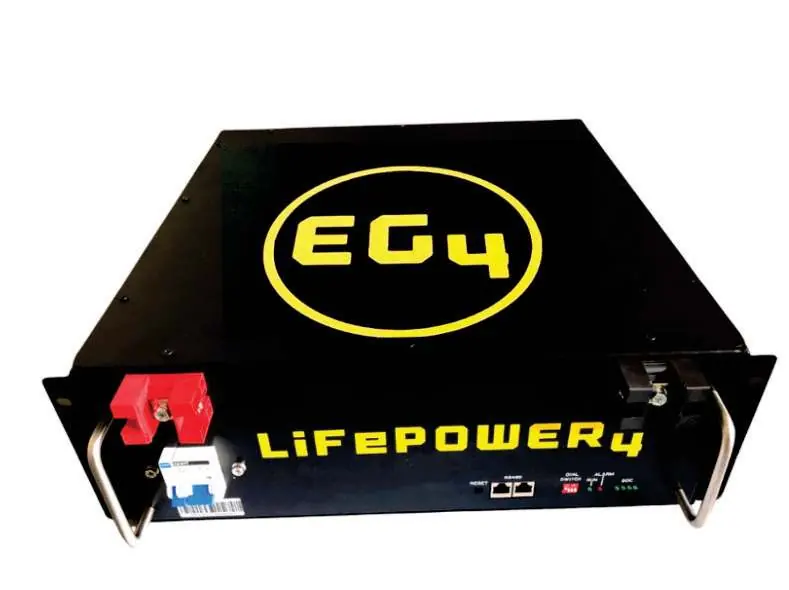

Installation
Die Installation umfasst die mechanische Montage im 19-Zoll-Rack, die Erdung, den Anschluss der Stromkabel und die Kommunikationseinrichtung. Stellen Sie sicher, dass alle Lastgeräte ausgeschaltet sind, bevor Sie beginnen. Verbinden Sie bei Parallelschaltung alle Batterien mit der Kupfersammelschiene. Achten Sie strikt auf die korrekte Polarität.
DIP-Schalter und LED-Anzeigen
Die DIP-Schalter dienen der Adresszuweisung bei Parallelschaltung von bis zu 16 Modulen. Die LED-Anzeigen (RUN, ALM, SOC) geben Auskunft über den Betriebszustand, Warnungen und den Ladezustand (SOC). Jede SOC-LED steht für eine Erhöhung von 20% der Kapazität.
PC-Software

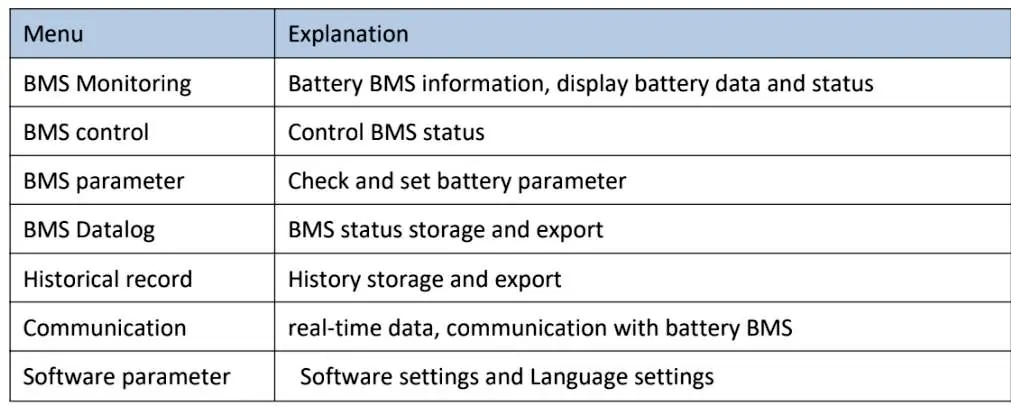

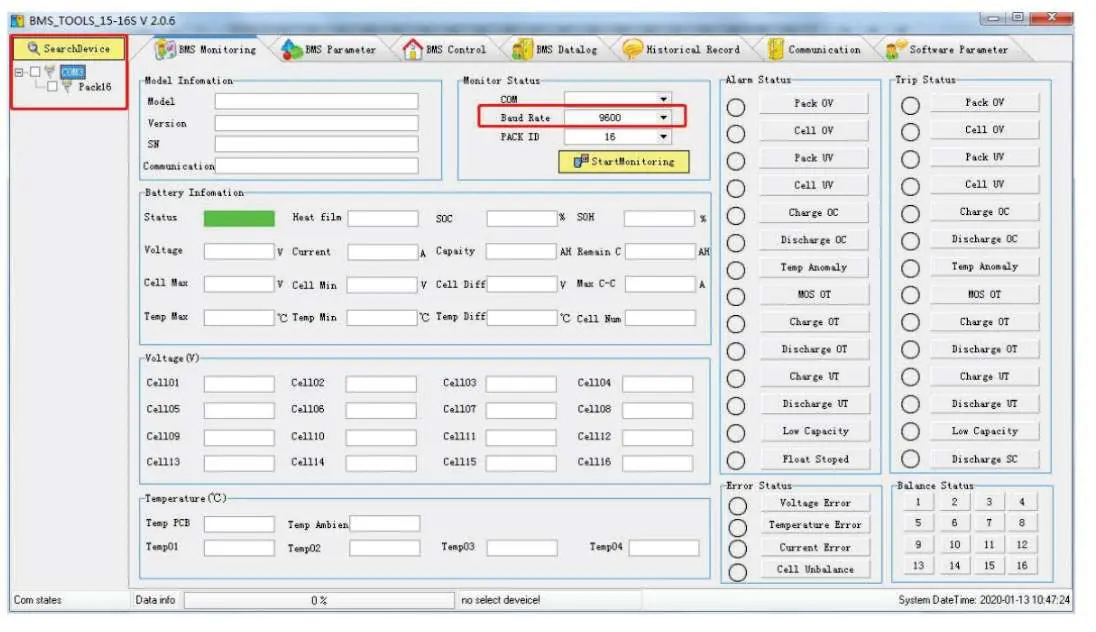

Über die PC-Software (BMS_TOOLS) können Batteriedaten überwacht und Parameter eingestellt werden. Verbinden Sie die Batterie über die RS485-Schnittstelle mit dem PC und stellen Sie die Baudrate auf 9600 ein.
Wartung und Lagerung
Lagern Sie die Batterie in einer belüfteten Umgebung zwischen 32°F und 113°F. Bei längerer Lagerung sollte die Batterie alle drei Monate geladen und entladen werden, um die Leistung zu erhalten. Der optimale Ladezustand für die Lagerung liegt zwischen 50% und 60%.
Fehlerbehebung
Bei leuchtender ALM-LED oder anderen Fehlern (z.B. kein DC-Ausgang, instabile Spannung) sollten die Kabelverbindungen geprüft und das System gegebenenfalls neu gestartet werden. Bei anhaltenden Problemen oder Fehlermeldungen wie Überspannungsschutz oder Überstromschutz ist der Betrieb sofort einzustellen.
Praktische Hilfe

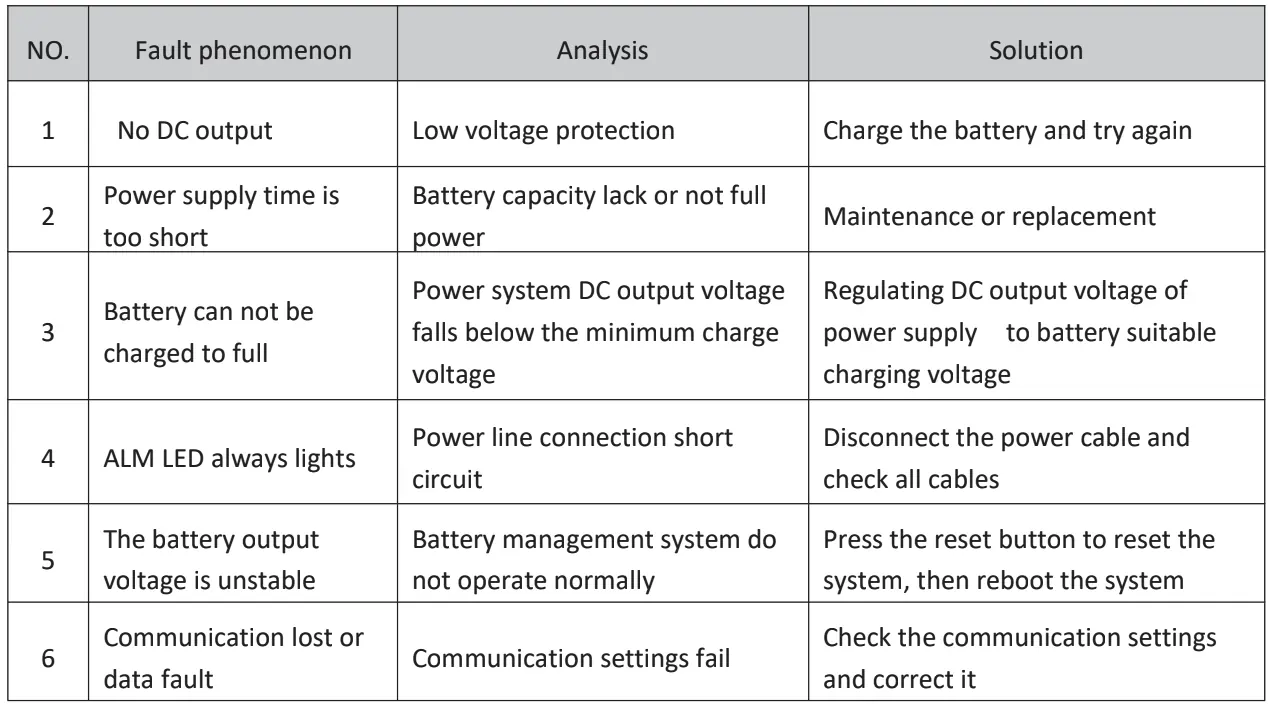

Typische Probleme
Kein DC-Ausgang
Niederspannungsschutz aktiv. Batterie aufladen und erneut versuchen.
Batterie kann nicht vollständig geladen werden
DC-Ausgangsspannung des Ladegeräts prüfen und auf die geeignete Ladespannung einstellen.
ALM-LED leuchtet dauerhaft
Kurzschluss in der Stromleitung. Stromkabel trennen und alle Verbindungen prüfen.
Instabile Ausgangsspannung
BMS-Reset durchführen und System neu starten.
Kommunikationsverlust
Kommunikationseinstellungen prüfen und korrigieren.
Vor der Verwendung
- Installation nur durch qualifiziertes Fachpersonal.
- Metallischen Schmuck (Ringe, Uhren, Halsketten) ablegen.
- Isolierte Werkzeuge verwenden.
- Alle Lastgeräte und das Batteriesystem ausschalten.
- Erdung des Batteriesystems sicherstellen.
- Batterie vor der ersten Nutzung laden (Auslieferungszustand ca. 50%).
Technische Daten in der Praxis
- Nennspannung
- 12.8V
- Max. Ladestrom
- 200A konstant
- Betriebstemperatur
- -4°F bis 131°F
Abbildungen und Diagramme

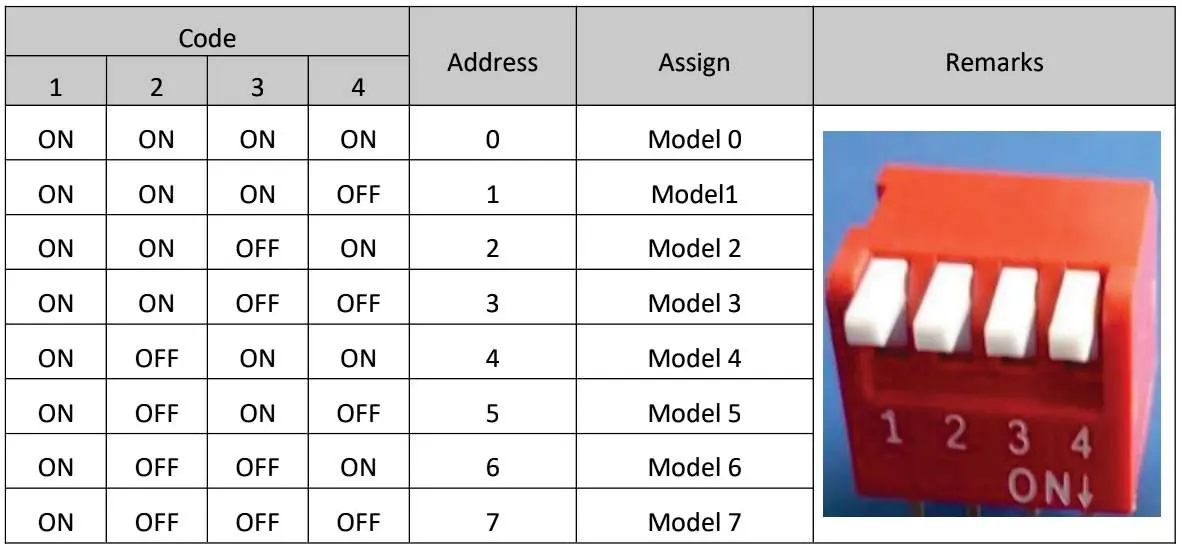

- DIP-Schalter-Tabelle zur Adressierung bei Parallelschaltung.
- LED-Status-Tabelle zur Diagnose von Lade-, Entlade- und Schutzmodi.
- Fehlerbehebungstabelle für ALM-LED-Zustände.
Modellkompatibilität
- Nicht in Reihe schalten.
- Nicht mit Batterien anderer Hersteller oder Typen mischen.
- Nicht alte und neue Batterien mischen.
- RS485-Schnittstelle kompatibel mit Growatt & EG4 Wechselrichtern.
