EG4 12kPV Hybrid-Wechselrichter – Anleitung zur Überwachung und...

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Leitfaden für die Überwachung und Konfiguration des EG4 12kPV Hybrid-Wechselrichters. Es enthält Anweisungen zur Einrichtung des Monitorings, zur Anpassung der Systemeinstellungen sowie zur Nutzung der verschiedenen Betriebsmodi. Bitte beachten Sie, dass alle Arbeiten an diesem Produkt von qualifiziertem Personal durchgeführt werden müssen.

Sicherheitshinweise

Vor, während und nach der Installation müssen strenge Sicherheitsvorkehrungen getroffen werden:

• Stellen Sie sicher, dass alle PV-, Batterie- und Netzanschlüsse sicher sind.
• Verwenden Sie ein Voltmeter, um sicherzustellen, dass keine Spannung anliegt, bevor Sie am Wechselrichter arbeiten.
• Tragen Sie geeignete persönliche Schutzausrüstung (PSA).
• Berühren Sie während des Betriebs nur das LCD-Display und die Tasten.
• Halten Sie Kinder vom Gerät fern.

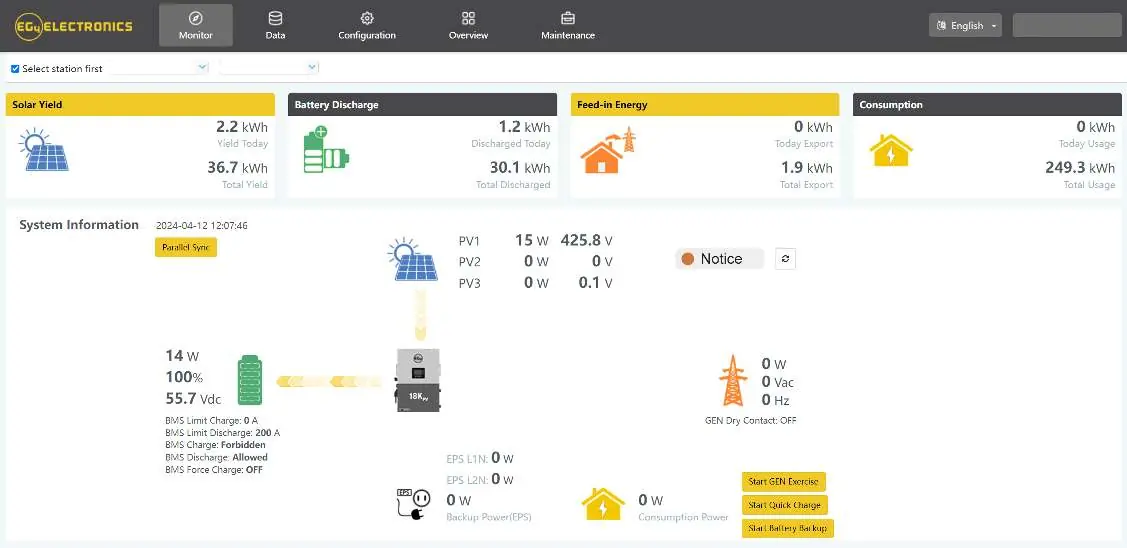

Überwachungssystem

Der Wechselrichter kann über einen Wi-Fi-Dongle überwacht werden. Der Dongle wird in den entsprechenden Anschluss am Wechselrichter eingesteckt und mit den mitgelieferten Schrauben gesichert. Die Konnektivitätsanforderungen umfassen ein 2,4-GHz-WLAN-Netzwerk mit WPA1/WPA2/WPA3-Sicherheit.

Systemeinstellungen

Die Einstellungen können über das Wartungs-Tab auf der EG4-Monitor-Website angepasst werden:

• Allgemeine Einstellungen: Zeit/Datum, PV-Eingangsmodus, Batterietyp und Messgerätekonfiguration.
• Anwendungseinstellungen: Power Backup, Seamless EPS Switching, Grid Sell Back, Fast Zero Export und Off-Grid-Modus.

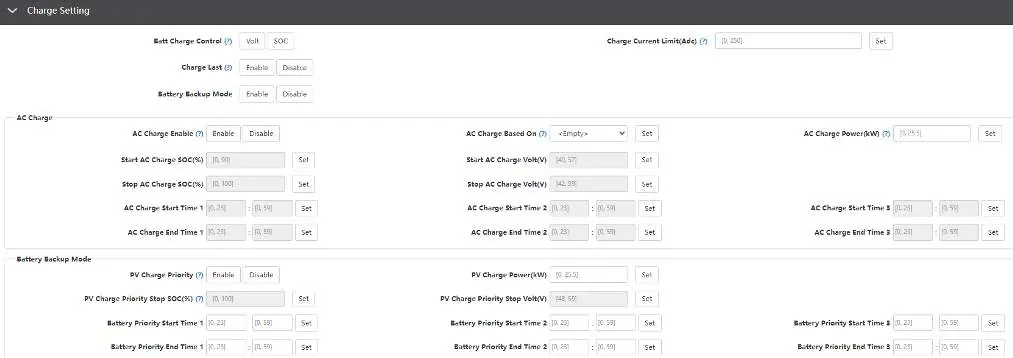

• Ladeeinstellungen: Konfiguration der AC-Ladung, PV-Ladepriorität und Generator-Ladeeinstellungen.

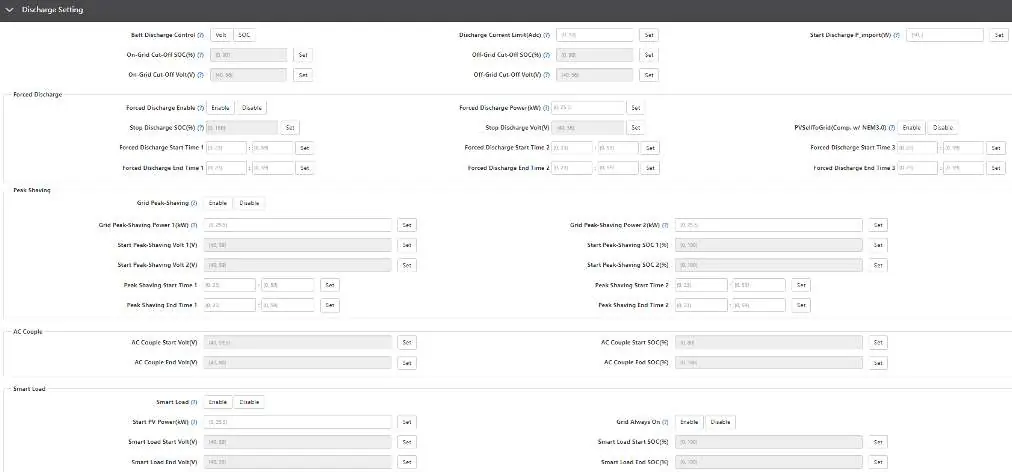

• Entladeeinstellungen: Steuerung der Entladung, Peak-Shaving und Smart-Load-Funktion.

Betriebsmodi

Der Wechselrichter unterstützt verschiedene Betriebsmodi:

• Self-Usage Mode: Priorisiert den Eigenverbrauch von Solarstrom (Solar > Batterie > Netz).
• Charge First Mode: Priorisiert das Laden der Batterie (Batterie > Last > Netz).
• AC Charge Mode: Ermöglicht das Laden der Batterie aus dem Netz zu günstigen Zeiten.
• Grid Peak-Shaving: Vermeidet Lastspitzen durch Begrenzung des Netzbezugs.
• Smart Load: Nutzt den GEN-Anschluss für zusätzliche Lasten, wenn Batterie und PV-Leistung ausreichen.

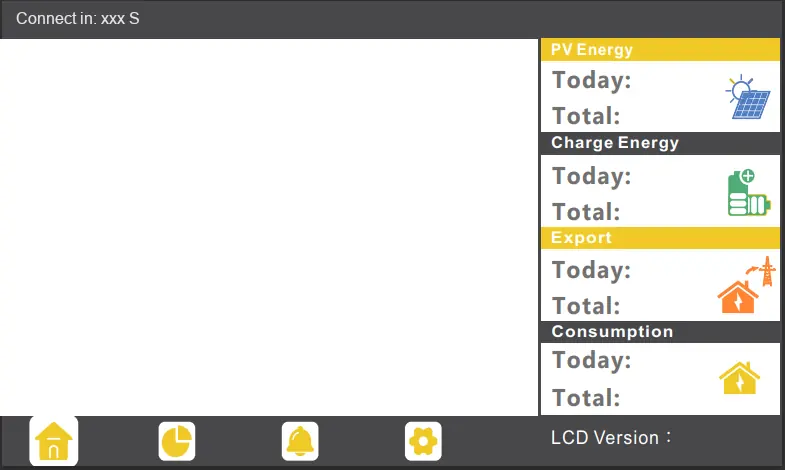

LCD-Display und Parameter

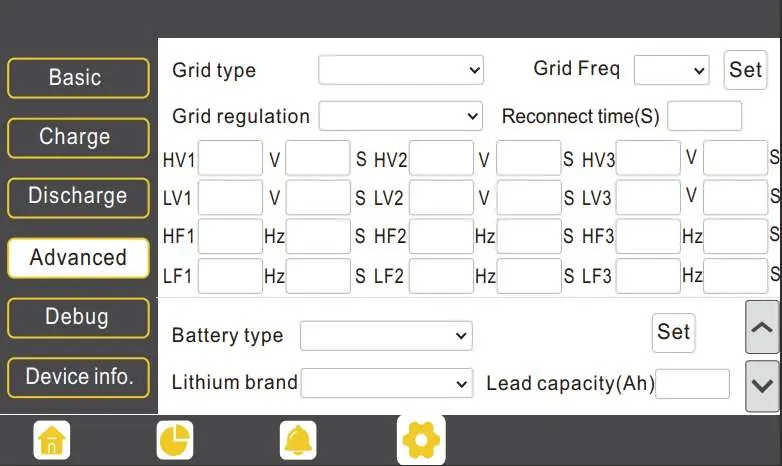

Das LCD-Display ermöglicht die Überwachung des Systemstatus und die Konfiguration von Parametern. Durch Drücken der Enter-Taste wird das Display aktiviert. Status-LEDs zeigen den Betriebszustand an: Grün (Normal), Gelb (Warnung), Rot (Fehler). Über das Zahnrad-Symbol können Parameter angepasst werden (Passwort: 00000).
