Bedienungsanleitung für EG4 WallMount All Weather Battery WPOWER-16/280-AW

Schnellstartanleitung und Benutzerhandbuch für die EG4 WallMount All Weather Battery (WPOWER-16/280-AW). Erfahren Sie alles über Installation, Verkabelung, BMS-Einstellungen und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Installationshinweise für die EG4 WallMount All Weather Battery (WPOWER-16/280-AW). Vor der Installation müssen alle Anweisungen gelesen werden. Arbeiten an diesem Produkt dürfen nur von qualifiziertem Personal durchgeführt werden. Die Batterie ist für den Außenbereich konzipiert, muss jedoch vor direkter Sonneneinstrahlung, stehendem Wasser und Regen geschützt werden.

Sicherheitshinweise

  • Gefahr durch Hochspannung: Arbeiten Sie niemals an unter Spannung stehenden Systemen.
  • Batterie nicht zerlegen: Unsachgemäße Wartung kann zu Stromschlägen oder Bränden führen.
  • Kurzschlüsse vermeiden: Niemals DC-Eingänge kurzschließen.
  • Erdung: Stellen Sie sicher, dass Batterie und Rack ordnungsgemäß geerdet sind.
  • Schutzausrüstung: Verwenden Sie geeignete persönliche Schutzausrüstung (PSA).

Installation

Die Batterie kann in verschiedenen Konfigurationen installiert werden, mit oder ohne Anschlussbox (Conduit Box). Eine Wandmontage ist erforderlich, wobei das Gewicht der Batterie nicht allein von der Wand getragen werden sollte; nutzen Sie die mitgelieferten Füße.

Zusätzliches Montagefoto von Seite 9
Zusätzliches Montagefoto von Seite 9

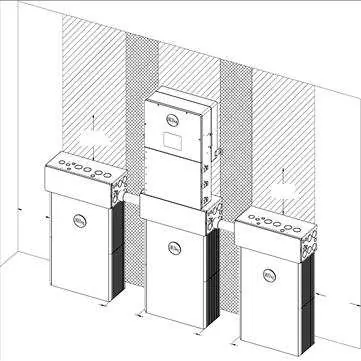

Zusätzliches Montagefoto von Seite 12
Zusätzliches Montagefoto von Seite 12

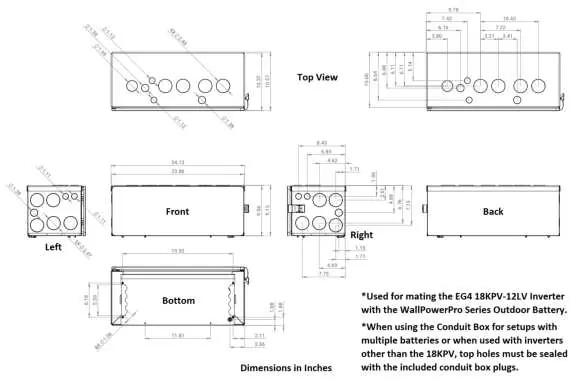

Anschlussbox Schemata
Anschlussbox Schemata
Verkabelungsbeispiel: 1x 18kPV Wechselrichter mit 3x WallMount Batterien
Verkabelungsbeispiel: 1x 18kPV Wechselrichter mit 3x WallMount Batterien
  • Montagehöhe: Die Halterung sollte mindestens 28,06 Zoll (ca. 71,3 cm) über dem Boden montiert werden.
  • Abstände: Halten Sie einen Mindestabstand von 6 Zoll (ca. 15 cm) zu anderen Geräten ein.
  • Parallelschaltung: Verbinden Sie Batterien nicht in Reihe. Verwenden Sie für die Parallelschaltung das "Battery-Comm"-Kabel zur Kommunikation und die entsprechenden Stromkabel.

Kommunikation und Einstellungen

Die Kommunikation zwischen Batterie und Wechselrichter erfolgt über RS485 oder CAN. Jede Batterie in einer Parallelschaltung benötigt eine eindeutige ID, die über die DIP-Schalter eingestellt wird. Die Master-Batterie (ID 1) kommuniziert direkt mit dem Wechselrichter.

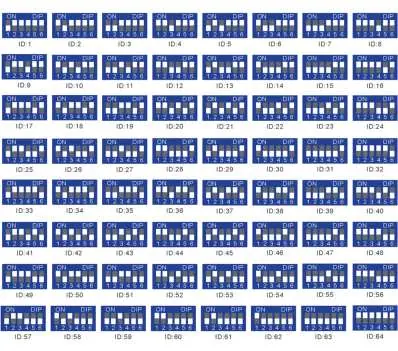

DIP-Schalter ID-Tabelle
DIP-Schalter ID-Tabelle

BMS-Tools und Überwachung

Die PC-Software "BMS Tools" ermöglicht eine detaillierte Analyse und Diagnose. Die Verbindung erfolgt über ein RS485-zu-USB-Kabel. Über das LCD-Display an der Batterie können Spannung, Strom, Temperatur und der Ladezustand (SOC) in Echtzeit überwacht werden.

LCD-Bildschirm Funktionen
LCD-Bildschirm Funktionen

Fehlerbehebung

Wenn die ALM-Leuchte leuchtet, liegt ein Alarm oder Schutzstatus vor. Überprüfen Sie die Ursache über die BMS-Tools. Häufige Probleme wie Kommunikationsfehler oder instabile Ausgangsspannung können oft durch Überprüfung der Kabelverbindungen, DIP-Schalter-Einstellungen oder einen Neustart des Systems behoben werden.

Wartung und Lagerung

Lagern Sie die Batterie bei einem Ladezustand von ca. 50% und in einem Temperaturbereich zwischen 0,6°C und 32°C. Laden Sie die Batterie bei längerer Lagerung alle 8-9 Monate nach.

Praktische Hilfe

Typische Probleme

Inverter-Kommunikationsfehler

Überprüfen Sie die Kommunikationskabel und die DIP-Schalter-ID. Stellen Sie sicher, dass die Master-Batterie (ID 1) korrekt konfiguriert ist.

Kein DC-Ausgang

Überprüfen Sie, ob der Trennschalter (Breaker) eingeschaltet ist oder ob die Batteriespannung zu niedrig ist.

Batterie lässt sich nicht vollständig laden

Überprüfen Sie die Ladeeinstellungen am Wechselrichter, um sicherzustellen, dass sie den Anforderungen der Batterie entsprechen.

ALM-LED leuchtet dauerhaft

Dies deutet auf einen Kurzschluss hin. Trennen Sie die Stromkabel und überprüfen Sie alle Verbindungen.

Vor der Verwendung

  • Stellen Sie sicher, dass alle Batterietrennschalter und BMS-Schalter auf OFF stehen.
  • Überprüfen Sie die Wandmontage auf Stabilität und korrekte Höhe.
  • Stellen Sie sicher, dass alle Batterien vor der Parallelschaltung zu 100% geladen sind.
  • Konfigurieren Sie die DIP-Schalter-IDs für jede Batterie individuell.
  • Überprüfen Sie die Erdungsverbindungen.

Abbildungen und Diagramme

  • Die Anschlussbox (Conduit Box) dient zur sicheren Kabelführung zwischen Batterie und Wechselrichter.
  • DIP-Schalter-Einstellungen sind entscheidend für die Kommunikation in parallelen Systemen.
  • Die Verkabelungsdiagramme zeigen die korrekte Verbindung von Plus- und Minuskabeln bei verschiedenen Systemgrößen.

Modellkompatibilität

  • Kompatibel mit EG4 18kPV Wechselrichtern.
  • Unterstützt RS485 und CAN-Kommunikationsprotokolle.
  • Nicht in Reihe schalten.
