Installations- und Spezifikationshandbuch für EG4 12k Mini-Split Klimaanlage
Erfahren Sie alles über die EG4 12k Mini-Split Klimaanlage. Dieses Handbuch enthält technische Spezifikationen, Installationshinweise zur Plug-n-Cool-Technologie und wichtige Betriebsparameter für eine effiziente Nutzung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die EG4 12k Mini-Split Klimaanlage ist ein hocheffizientes System mit einer SEER2-Bewertung von 28,5. Das Gerät zeichnet sich durch die Plug-n-Cool-Technologie aus, die eine einfache Installation ohne spezielle Werkzeuge oder das Ziehen eines Vakuums ermöglicht. Das System ist für eine Heiz- und Kühlkapazität von 12.000 BTU/h ausgelegt und eignet sich für Räume bis zu 650 Quadratfuß (ca. 60 Quadratmeter).
Installation und Plug-n-Cool-Technologie
Das System nutzt selbstschließende Schnellanschluss-Ventile für die Kältemittelleitungen. Dies vereinfacht die Installation erheblich, da kein Vakuum gezogen werden muss. Achten Sie bei der Installation auf die maximale Leitungslänge von 49 Fuß (ca. 14,9 Meter) und den maximalen Höhenunterschied von 26 Fuß (ca. 7,9 Meter).

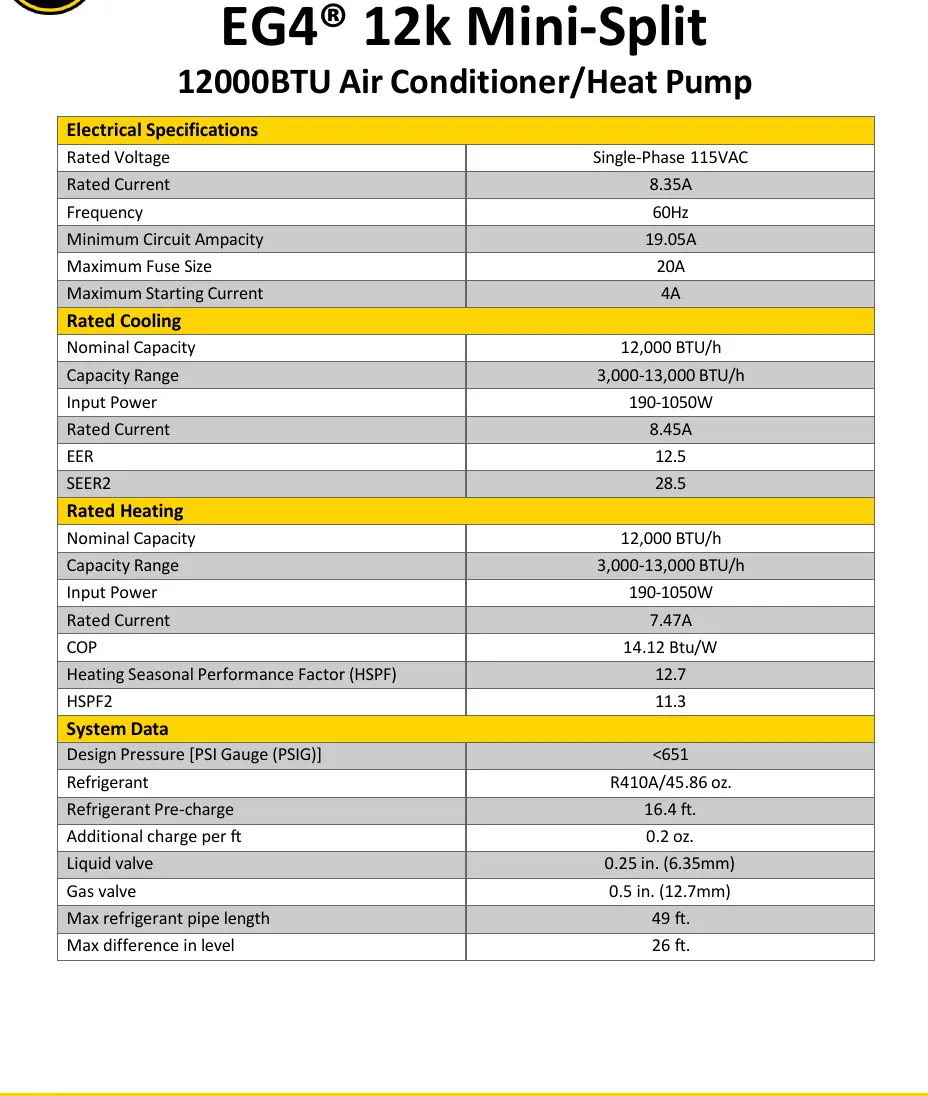

Technische Spezifikationen
- Spannungsversorgung: Single-Phase 115VAC
- Kühl- und Heizleistung: 12.000 BTU/h
- Kältemittel: R410A
- Maximale Sicherungsgröße: 20A
- Nennstrom (Kühlen): 8,45A
Betriebstemperaturen
Das Gerät ist für folgende Temperaturbereiche ausgelegt:
- Innenbereich (Kühlen/Heizen): 61-90 °F / 32-90 °F
- Außenbereich (Kühlen/Heizen): 32-131 °F / 5-86 °F
Wartung und Garantie
Das Gerät wird mit einer 5-jährigen eingeschränkten Garantie geliefert. Bitte registrieren Sie das Produkt gemäß den EG4-Garantiebedingungen, um den vollen Anspruch zu gewährleisten.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Raumgröße 650 Quadratfuß nicht überschreitet und ob die Außentemperatur innerhalb der Betriebsgrenzen (32-131°F für Kühlen, 5-86°F für Heizen) liegt.
Verwenden Sie die Plug-n-Cool-Schnellanschlüsse. Es ist kein Vakuumziehen erforderlich, aber achten Sie darauf, die maximale Leitungslänge von 49 Fuß nicht zu überschreiten.
Vor der Verwendung
- Stellen Sie sicher, dass eine 115VAC Stromversorgung vorhanden ist.

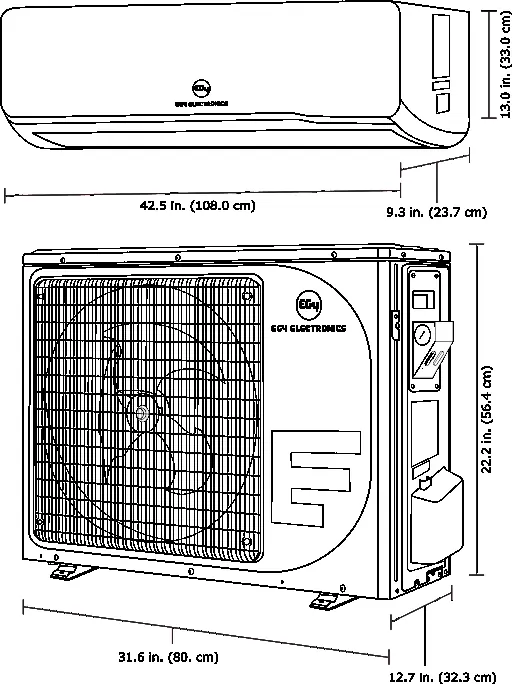

- Prüfen Sie, ob der Installationsort die Abmessungen der Innen- und Außeneinheit zulässt.
- Stellen Sie sicher, dass die Kältemittelleitungen korrekt mit den Schnellanschlüssen verbunden sind.
- Überprüfen Sie, ob die Sicherung für 20A ausgelegt ist.
